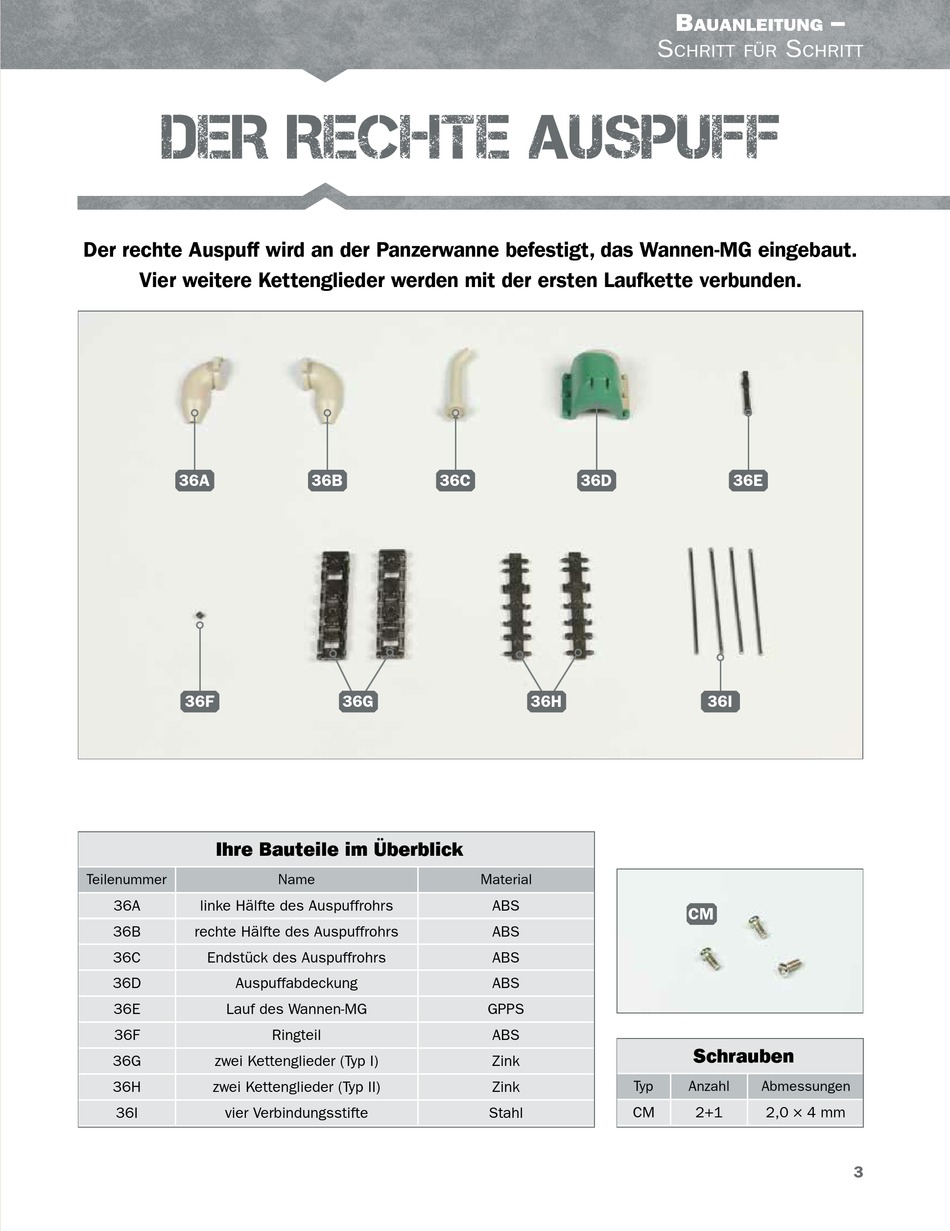

DER RECHTE AUSPUFF
Der rechte Auspuff wird an der Panzerwanne befestigt, das Wannen-MG eingebaut.
Vier weitere Kettenglieder werden mit der ersten Laufkette verbunden.
36A
36F
Ihre Bauteile im Überblick
Teilenummer
36A
linke Hälfte des Auspuffrohrs
36B
rechte Hälfte des Auspuffrohrs
36C
Endstück des Auspuffrohrs
36D
Auspuffabdeckung
36E
Lauf des Wannen-MG
36F
36G
zwei Kettenglieder (Typ I)
36H
zwei Kettenglieder (Typ II)
36I
vier Verbindungsstifte
36B
36C
36G
Name
Ringteil
S
36D
36H
Material
ABS
ABS
ABS
ABS
GPPS
ABS
Zink
Zink
Typ
Stahl
CM
B
–
auanleitung
S
chritt für
chritt
36E
36I
CM
Schrauben
Anzahl
Abmessungen
2+1
2,0 × 4 mm
3
Werbung
Verwandte Anleitungen für Hachette KONIGSTIGER
Inhaltszusammenfassung für Hachette KONIGSTIGER
- Seite 1 – auanleitung chritt für chritt DER RECHTE AUSPUFF Der rechte Auspuff wird an der Panzerwanne befestigt, das Wannen-MG eingebaut. Vier weitere Kettenglieder werden mit der ersten Laufkette verbunden. Ihre Bauteile im Überblick Teilenummer Name Material linke Hälfte des Auspuffrohrs rechte Hälfte des Auspuffrohrs Endstück des Auspuffrohrs Auspuffabdeckung Lauf des Wannen-MG...
-
Seite 2: Montage Des Rechten Auspuffs
– auanleitung chritt für chritt SCHRITT 1 Montage des rechten Auspuffs Legen Sie die beiden Hälften des Auspuffrohrs 36A und Kleben Sie die beiden Hälften des Auspuffrohrs 36A 36B auf Ihre Arbeitsplatte. Versehen Sie den Rand von und 36B zusammen, wie abgebildet. 36A sparsam mit Sekundenkleber. -
Seite 3: Einbau Des Wannen-Mg
– auanleitung chritt für chritt Versehen Sie die Zapfen der Auspuffabdeckung 36D Kleben Sie die Auspuffabdeckung 36D an der Rück- mit Sekundenkleber. Führen Sie die Abdeckung zu den wand der Panzerwanne 34A fest, wie abgebildet. Aufnahmen an der Rückwand 34A, wie angedeutet. SCHRITT 2 Einbau des Wannen-MG Legen Sie das Oberteil der Panzerwanne 17A verkehrt... -
Seite 4: Weiterbau Der Ersten Laufkette
– auanleitung chritt für chritt Drehen Sie das Oberteil der Panzerwanne um. Führen Drücken Sie den Lauf des Wannen-MG 36E vorsichtig Sie das abgeflachte Ende vom Lauf des Wannen-MG in die D-förmige Öffnung der Kugelblende 30E hinein. 36E zur Öffnung vorne in der Kugelblende 30E. SCHRITT 3 Weiterbau der ersten Laufkette Nehmen Sie jeweils ein Kettenglied 36G und 36H und... -
Seite 5: Das Bauergebnis
– auanleitung chritt für chritt Fügen Sie das Kettenglied 36H auf der freien Seite des Ketten- glieds 36G ein und verbinden Sie die beiden mit dem Stift 36I, wie abgebildet. Verbinden Sie den aktuellen viergliedrigen Kettenabschnitt mit der Restkette, indem Sie den verbliebenen Stift 36I durch die Bohrungen führen, wie es das Foto zeigt.
