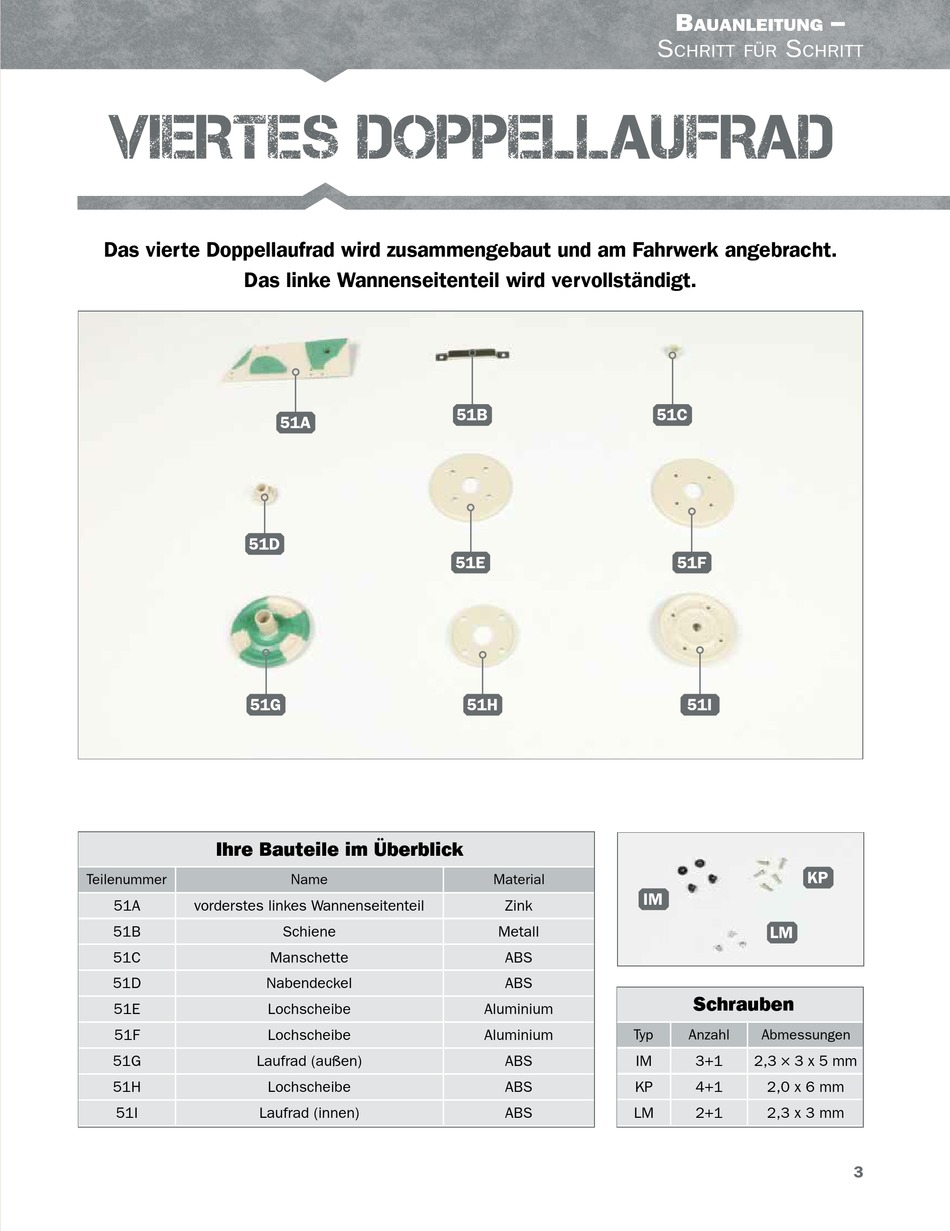

VIERTES DOPPELLAUFRAD
Das vierte Doppellaufrad wird zusammengebaut und am Fahrwerk angebracht.
Das linke Wannenseitenteil wird vervollständigt.
51D
51G
Ihre Bauteile im Überblick
Teilenummer
51A
vorderstes linkes Wannenseitenteil
51B
51C
51D
51E
51F
51G
Laufrad (außen)
51H
51I
Laufrad (innen)
51A
Name
Schiene
Manschette
Nabendeckel
Lochscheibe
Lochscheibe
Lochscheibe
51B
51E
51H
Material
Zink
Metall
ABS
ABS
Aluminium
Aluminium
Typ
ABS
ABS
KP
ABS
LM
B
auanleitung
S
S
chritt für
chritt
51C
51F
51I
KP
IM
LM
Schrauben
Anzahl
Abmessungen
IM
3+1
2,3 × 3 x 5 mm
4+1
2,0 x 6 mm
2+1
2,3 x 3 mm
–
3
Werbung
Verwandte Anleitungen für Hachette KONIGSTIGER
Inhaltszusammenfassung für Hachette KONIGSTIGER
- Seite 1 – auanleitung chritt für chritt VIERTES DOPPELLAUFRAD Das vierte Doppellaufrad wird zusammengebaut und am Fahrwerk angebracht. Das linke Wannenseitenteil wird vervollständigt. Ihre Bauteile im Überblick Teilenummer Name Material vorderstes linkes Wannenseitenteil Zink Schiene Metall Manschette Nabendeckel Schrauben Lochscheibe Aluminium Lochscheibe Aluminium Anzahl Abmessungen...
-
Seite 2: Komplettierung Des Linken Wannenseitenteils
– auanleitung chritt für chritt SCHRITT 1 Komplettierung des linken Wannenseitenteils Legen Sie die Seitenteil-Baugruppe auf Ihre Arbeitsplat- Befestigen Sie die beiden Wannenseitenteile 50A und te. Führen Sie das Wannenseitenteil 51A zum vorderen 51A aneinander, indem Sie an deren Innenseiten zwei Ende des Wannenseitenteils 50A, wie angedeutet. - Seite 3 – auanleitung chritt für chritt Die Manschette 51C ist in der Nabe des Laufrads 51I platziert. Nehmen Sie die Lochscheibe 51F und setzen Sie sie auf das innere Laufrad, wie angedeutet. Nehmen Sie die innere Laufrad-Baugruppe 51I und fügen Sie sie mit der äußeren Laufrad-Baugruppe 51G zusam- men.
- Seite 4 – auanleitung chritt für chritt Stellen Sie die Panzerwanne auf Ihre Arbeitsplatte. Legen Sie den Nabendeckel 51D und eine Schraube IM bereit. Drehen Sie den Achsschenkel 47E mit dem daran befestigten dritthintersten Laufrad nach hinten, wie abgebil- det. Nun können Sie das soeben zusammengebaute Laufrad 51G auf dem vierthintersten Achs- schenkel 47F platzieren.
-
Seite 5: Anbringen Einer Schiene
– auanleitung chritt für chritt SCHRITT 3 Anbringen einer Schiene Legen Sie das Oberteil der Panzerwanne 17A verkehrt herum auf Ihre Arbeitsplatte. Nehmen Sie die Schiene 51B und führen Sie sie zu den beiden Schrauben- aufnahmen an der Frontplatte der Oberwanne 31A, wie angedeutet.
