B
–
auanleitung
S
S
chritt für
chritt

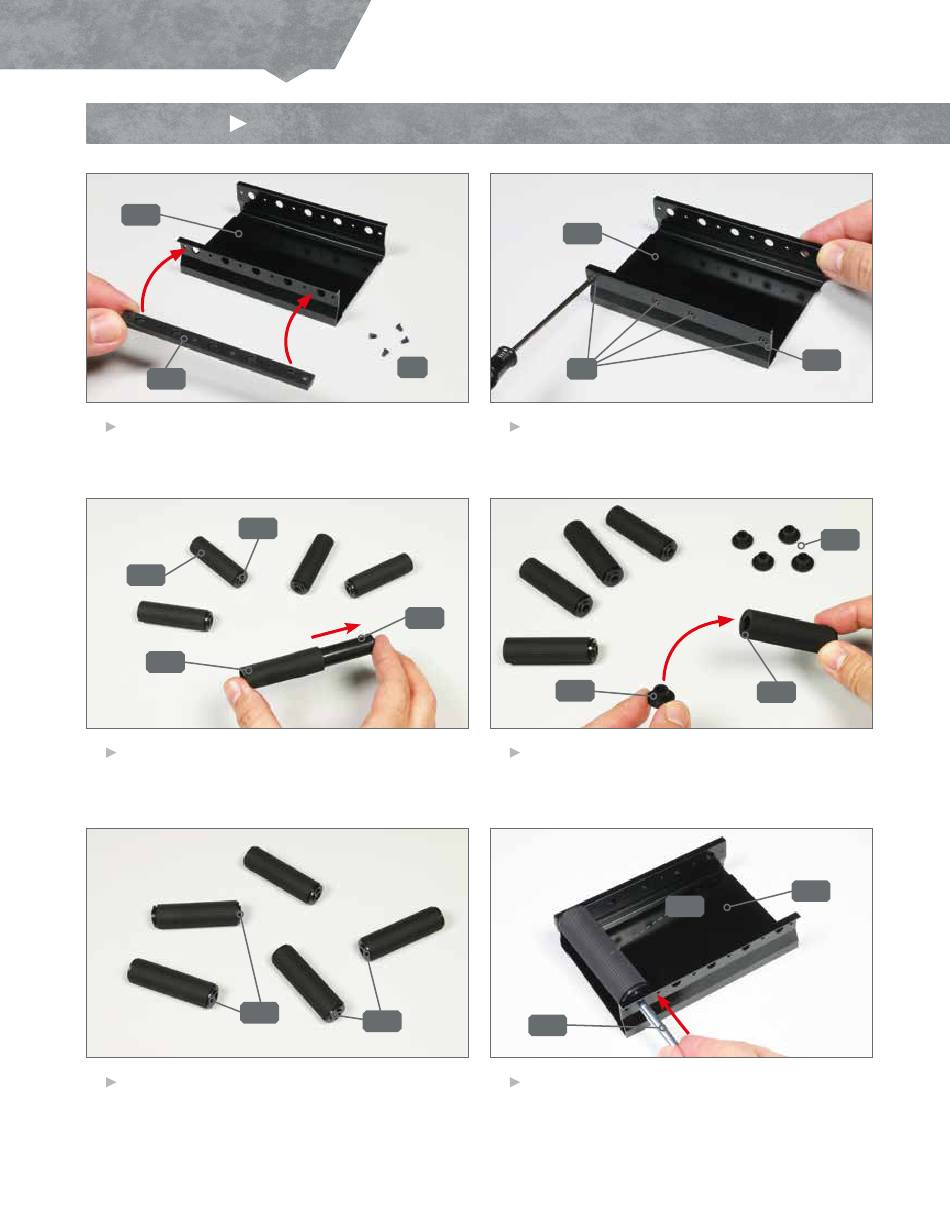

SCHRITT 1
Montage der Rollen und Einbau in den Rollenrahmen
94F
94D
1
Platzieren Sie eine der Befestigungsschienen 94D auf
der einen Seite des Rollenrahmens 94F, wie angedeu-
tet. Legen Sie vier Schrauben QM bereit.
94G
94B
94B
3
Legen Sie die fünf Rollen 94G bereit und bringen Sie
auf jeder von ihnen einen Rollenreifen 94B an.
94H
5
Versehen Sie auch die übrigen vier Rollen mit je einem
Deckel 94H, wie abgebildet.
4
QM
2
Fixieren Sie die Befestigungsschiene 94D mit den vier
Schrauben QM am Rollenrahmen 94F.
94G
4
Legen Sie die fünf Deckel 94H auf Ihre Arbeitsplatte.
Drücken Sie den ersten Deckel 94H in das offene Ende
der ersten Rolle 94G hinein, wie angedeutet.
94H
94C
6
Platzieren Sie die erste Rolle 94G im Rollenrahmen
94F und fügen Sie eine Rollenachse 94C in die Rolle
ein, wie abgebildet.
68K
94F
QM
94H
94G
94D
94H
94G
94F
