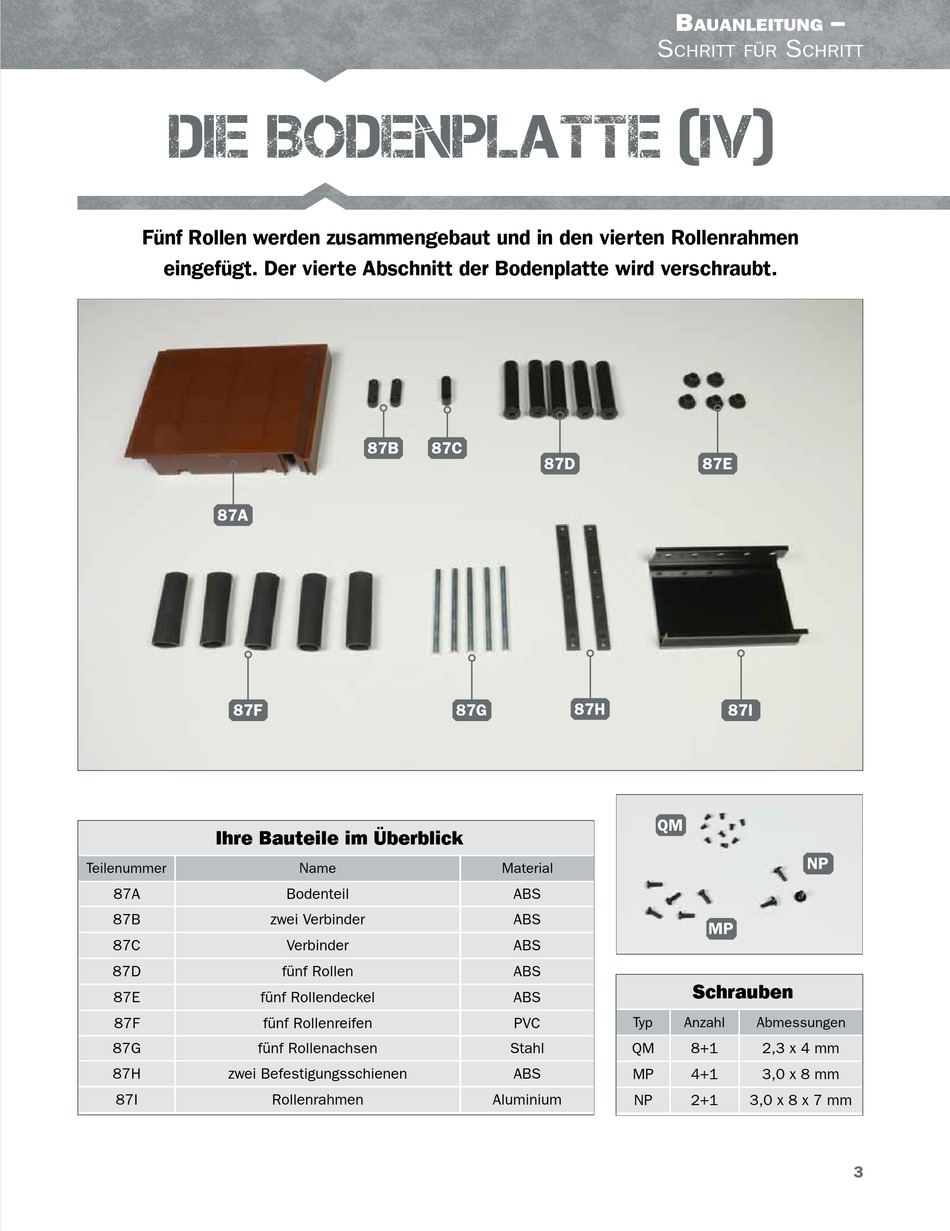

DIE BODENPLATTE (IV)
Fünf Rollen werden zusammengebaut und in den vierten Rollenrahmen
eingefügt. Der vierte Abschnitt der Bodenplatte wird verschraubt.
87A
87F
Ihre Bauteile im Überblick
Teilenummer
87A
87B
87C
87D
87E
fünf Rollendeckel
87F
fünf Rollenreifen
87G
fünf Rollenachsen
87H
zwei Befestigungsschienen
87I
87B
87C
Name
Bodenteil
zwei Verbinder
Verbinder
fünf Rollen
Rollenrahmen
87D
87H
87G
Material
ABS
ABS
ABS
ABS
ABS
PVC
Typ
Stahl
QM
ABS
MP
Aluminium
NP
B
–
auanleitung
S
S
chritt für
chritt
87E
87I
QM
NP
MP
Schrauben
Anzahl
Abmessungen
8+1
2,3 x 4 mm
4+1
3,0 x 8 mm
2+1
3,0 x 8 x 7 mm
3
