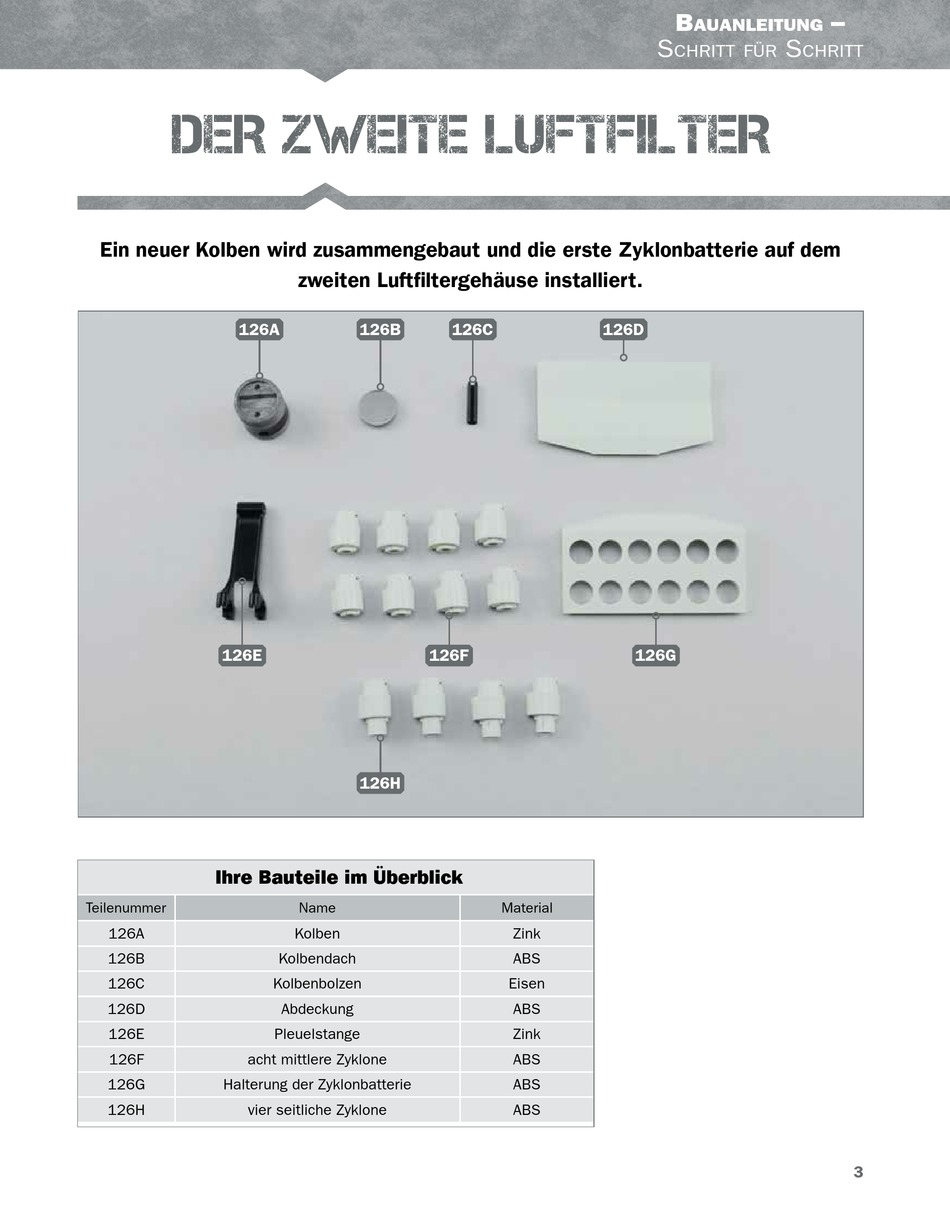

DER ZWEITE LUFTFILTER
Ein neuer Kolben wird zusammengebaut und die erste Zyklonbatterie auf dem
126A
126E
Ihre Bauteile im Überblick
Teilenummer
126A
126B
126C
126D
126E
126F
acht mittlere Zyklone
126G
Halterung der Zyklonbatterie
126H
vier seitliche Zyklone
zweiten Luftfiltergehäuse installiert.
126B
126C
126F
126H
Name
Kolben
Kolbendach
Kolbenbolzen
Abdeckung
Pleuelstange
B
S
chritt für
126D
126G
Material
Zink
ABS
Eisen
ABS
Zink
ABS
ABS
ABS
–
auanleitung
S
chritt
3
Werbung
Verwandte Anleitungen für Hachette KONIGSTIGER
Inhaltszusammenfassung für Hachette KONIGSTIGER
- Seite 1 – auanleitung chritt für chritt DER ZWEITE LUFTFILTER Ein neuer Kolben wird zusammengebaut und die erste Zyklonbatterie auf dem zweiten Luftfiltergehäuse installiert. 126A 126B 126C 126D 126E 126F 126G 126H Ihre Bauteile im Überblick Teilenummer Name Material 126A Kolben Zink 126B Kolbendach 126C...
- Seite 2 – auanleitung chritt für chritt SCHRITT 1 Montage der ersten Zyklonbatterie Nehmen Sie das Luftfiltergehäu- se 125G zur Hand und positionie- 125G ren Sie es wie abgebildet auf Ihrer Arbeitsfläche. Setzen Sie die acht mittleren 126F Zyklone 126F wie abgebildet in die zentralen Löcher des Luftfil- 125G tergehäuses 125G ein.
- Seite 3 – auanleitung chritt für chritt Nehmen Sie die Halterung 126G zur Hand. 125G 126G Platzieren Sie die Halterung 126G auf der Oberseite der Zyklonbatterie, indem Sie die Teile wie gezeigt ausrichten. 125G 126G Montieren Sie dann die Abde- ckung 126D wie angedeutet auf der Halterung 126G.
- Seite 4 – auanleitung chritt für chritt SCHRITT 2 Montage eines weiteren Kolbens Stecken Sie die Stifte des Kolbendachs 126B in die Löcher auf der Oberseite des Kolbens 126A. 126A 126B So sieht das Kolbendach 126B 126B aus, wenn es richtig auf dem Kolben 126A montiert ist.
- Seite 5 – auanleitung chritt für chritt Setzen Sie den Kolben 126A in die Schablone 121F und stecken Sie dann den Bolzen 126C in das Loch im Kolben. 126C 126A 121F Drücken Sie den Bolzen 126C mit dem Hammer 121A ganz in den Kolben 126A hinein.
