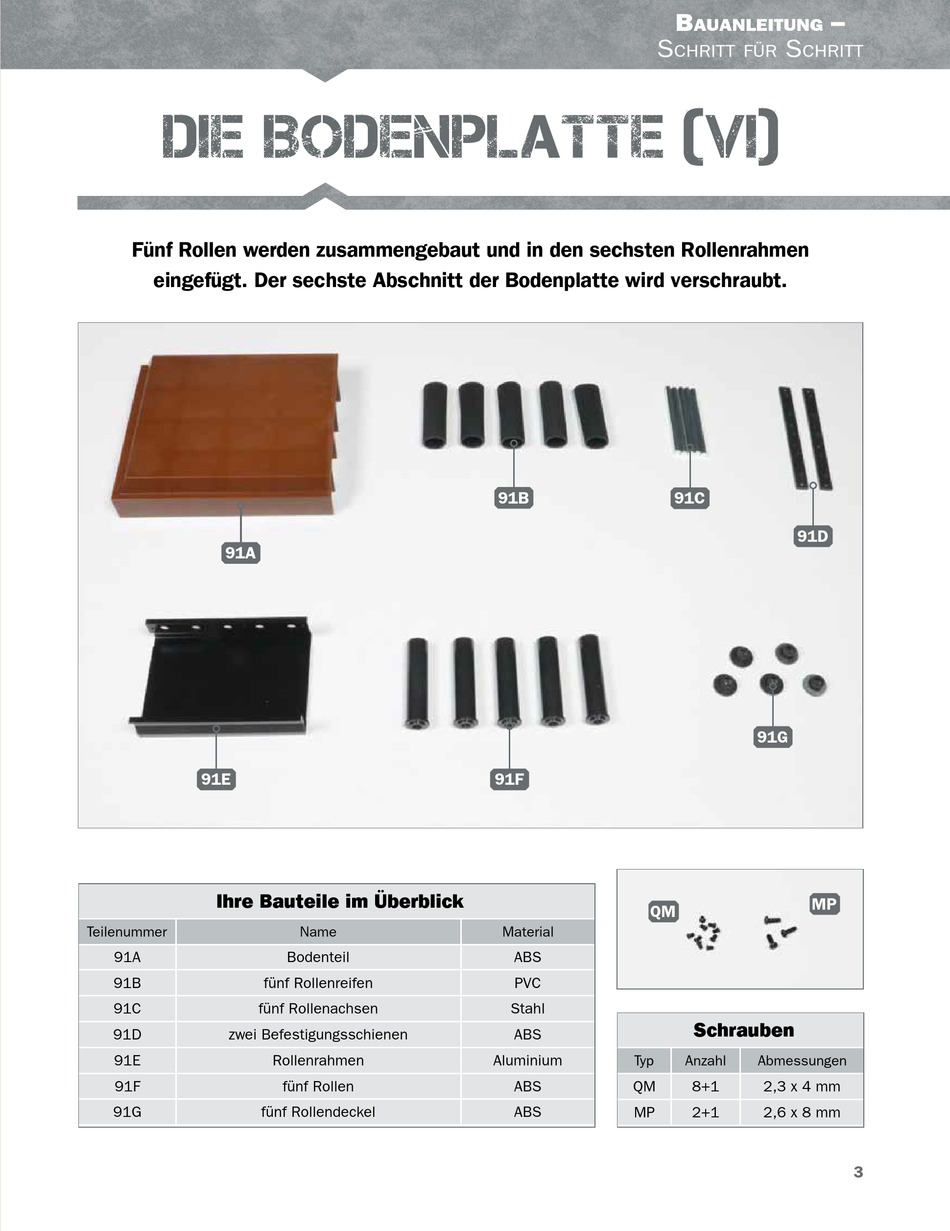

DIE BODENPLATTE (VI)
Fünf Rollen werden zusammengebaut und in den sechsten Rollenrahmen
eingefügt. Der sechste Abschnitt der Bodenplatte wird verschraubt.
91A
91E
Ihre Bauteile im Überblick
Teilenummer
91A
91B
fünf Rollenreifen
91C
fünf Rollenachsen
91D
zwei Befestigungsschienen
91E
91F
91G
fünf Rollendeckel
Name
Bodenteil
Rollenrahmen
fünf Rollen
S
91B
91F
QM
Material
ABS
PVC
Stahl
ABS
Aluminium
Typ
ABS
QM
ABS
MP
B
–
auanleitung
S
chritt für
chritt
91C
91D
91G
MP
Schrauben
Anzahl
Abmessungen
8+1
2,3 x 4 mm
2+1
2,6 x 8 mm
3
Werbung
Verwandte Anleitungen für Hachette Konigstiger
Inhaltszusammenfassung für Hachette Konigstiger
- Seite 1 – auanleitung chritt für chritt DIE BODENPLATTE (VI) Fünf Rollen werden zusammengebaut und in den sechsten Rollenrahmen eingefügt. Der sechste Abschnitt der Bodenplatte wird verschraubt. Ihre Bauteile im Überblick Teilenummer Name Material Bodenteil fünf Rollenreifen fünf Rollenachsen Stahl Schrauben zwei Befestigungsschienen Rollenrahmen Aluminium Anzahl...
- Seite 2 – auanleitung chritt für chritt SCHRITT 1 Montage der Rollen und Einbau in den Rollenrahmen Legen Sie den Rollenrahmen 91E und vier Schrauben Fixieren Sie die Befestigungsschiene 91D mit den vier QM bereit. Führen Sie eine der beiden Befestigungs- Schrauben QM am Rollenrahmen 91E. schienen 91D zum Rahmen, wie angedeutet.
- Seite 3 – auanleitung chritt für chritt SCHRITT 2 Zusammenbau der Bodenteile Führen Sie das Bodenteil 91A mit der freien Endseite des Boden- teils 83A zusammen: Die beiden Schraubenaufnahmen sollen sich unter den Laschen befinden, wie es die Pfeile andeuten. Fixieren Sie die beiden Boden- teile 83A und 91A aneinander, indem Sie zwei Schrauben MP eindrehen, wie abgebildet.
