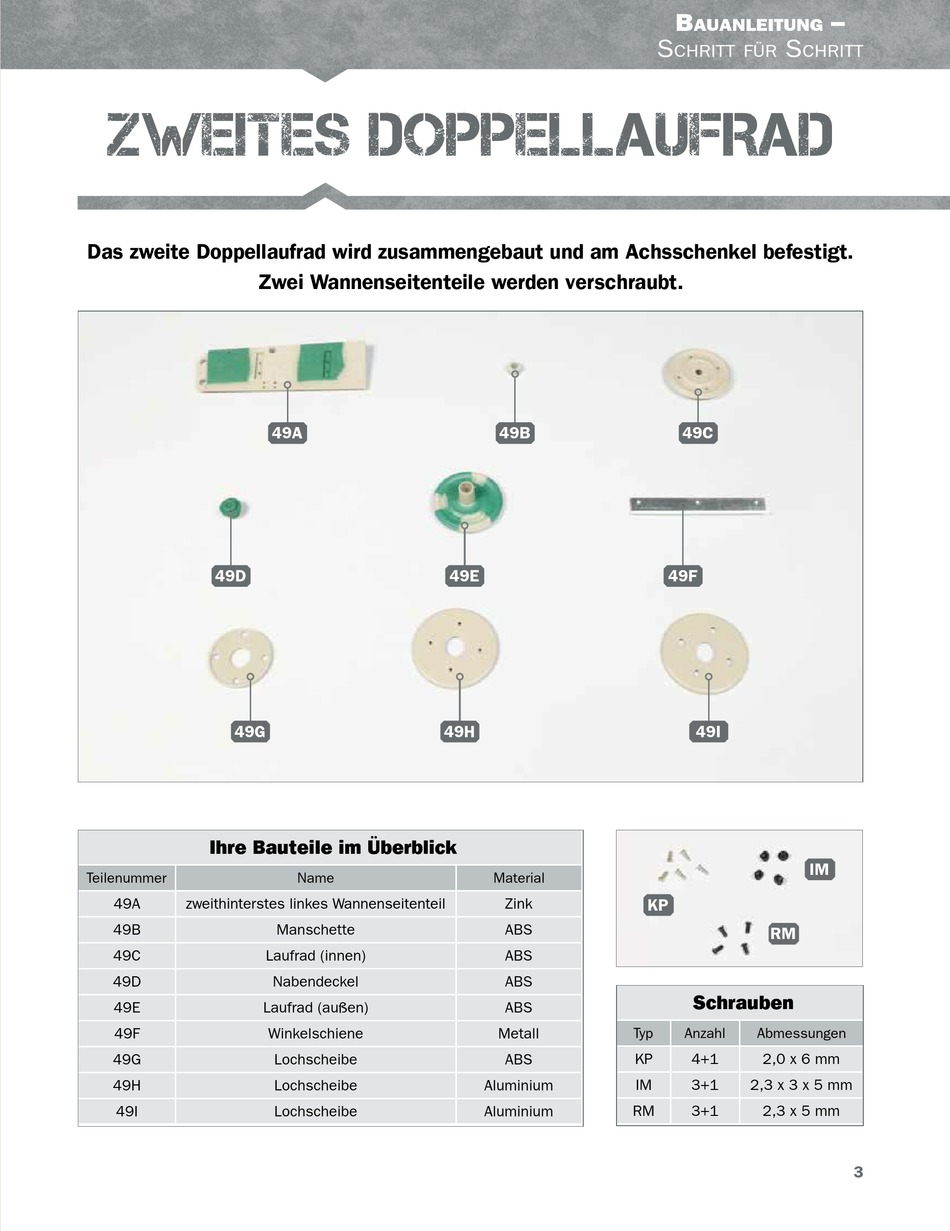

ZWEITES DOPPELLAUFRAD
Das zweite Doppellaufrad wird zusammengebaut und am Achsschenkel befestigt.
Zwei Wannenseitenteile werden verschraubt.
49D
49G
Ihre Bauteile im Überblick
Teilenummer
49A
zweithinterstes linkes Wannenseitenteil
49B
49C
Laufrad (innen)
49D
49E
Laufrad (außen)
49F
49G
49H
49I
49A
49H
Name
Manschette
Nabendeckel
Winkelschiene
Lochscheibe
Lochscheibe
Lochscheibe
49B
49E
Material
Zink
ABS
ABS
ABS
ABS
Metall
ABS
Aluminium
Aluminium
B
auanleitung
S
S
chritt für
chritt
49C
49F
49I
IM
KP
RM
Schrauben
Typ
Anzahl
Abmessungen
KP
4+1
2,0 x 6 mm
IM
3+1
2,3 x 3 x 5 mm
RM
3+1
2,3 x 5 mm
–
3
Werbung
Verwandte Anleitungen für Hachette KONIGSTIGER
Inhaltszusammenfassung für Hachette KONIGSTIGER
- Seite 1 – auanleitung chritt für chritt ZWEITES DOPPELLAUFRAD Das zweite Doppellaufrad wird zusammengebaut und am Achsschenkel befestigt. Zwei Wannenseitenteile werden verschraubt. Ihre Bauteile im Überblick Teilenummer Name Material zweithinterstes linkes Wannenseitenteil Zink Manschette Laufrad (innen) Nabendeckel Schrauben Laufrad (außen) Winkelschiene Metall Anzahl Abmessungen Lochscheibe...
-
Seite 2: Verschrauben Der Wannenseitenteile
– auanleitung chritt für chritt SCHRITT 1 Verschrauben der Wannenseitenteile Legen Sie das Wannenseitenteil 48D und zwei Fixieren Sie die beiden Wannenseitenteile 48D und Schrauben IM auf Ihre Arbeitsplatte. Führen Sie das 49A aneinander, indem Sie an deren Innenseiten die Wannenseitenteil 49A zum vorderen Ende des Wan- zwei Schrauben IM eindrehen. - Seite 3 – auanleitung chritt für chritt Die Manschette 49B ist in der Nabe des Laufrads 49C platziert. Nehmen Sie die Lochscheibe 49H und setzen Sie sie auf das innere Laufrad, wie angedeutet. Nehmen Sie die innere Laufrad-Baugruppe 49C und fügen Sie sie mit der äußeren Laufrad-Baugruppe 49E zusam- men.
- Seite 4 – auanleitung chritt für chritt Stellen Sie die Panzerwanne auf Ihre Arbeitsplatte. Drehen Sie den Achsschenkel 46A mit dem daran befestigten hintersten Laufrad nach hinten, wie abgebil- det. Nun können Sie das soeben zusammengebaute Laufrad 49E auf dem zweithintersten Achs- schenkel 46B platzieren.
-
Seite 5: Einbau Der Winkelschiene
– auanleitung chritt für chritt SCHRITT 3 Einbau der Winkelschiene Nehmen Sie die Winkelschiene 49F und setzen Sie sie in die Panzerwanne ein: Ihre drei hinteren Bohrungen umfassen die drei Zapfen der Rückwand 34A, ihre vorderen Bohrungen fluchten mit jenen der Unterwan- ne 41A, wie abgebildet.
