SECHS HALTERUNGEN
Die Halterungen werden zusammengebaut und am Wannenseitenteil montiert.
Vier weitere Kettenglieder werden an der zweiten Laufkette angebracht.
75A
75G
75L

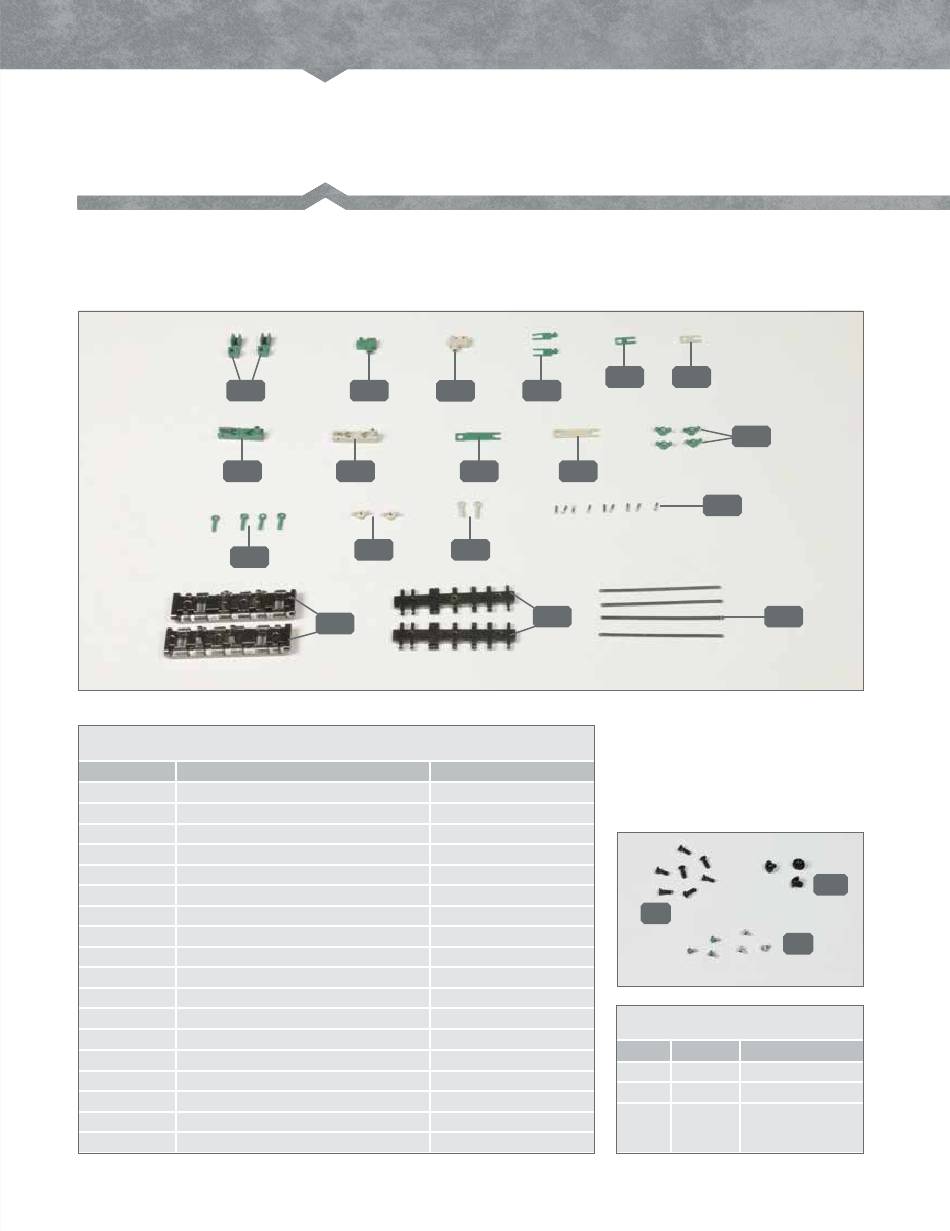

Ihre Bauteile im Überblick
Teilenummer
75A
zwei olivgrüne Halterungen
75B
olivgrüne Halterung
75C
dunkelgelbe Halterung
75D
zwei olivgrüne Verschlüsse
75E
olivgrüner Verschluss
75F
dunkelgelber Verschluss
75G
olivgrüne Halterung
75H
dunkelgelbe Halterung
75I
olivgrüner Verschluss
75J
dunkelgelber Verschluss
75K
vier olivgrüne Flügelmuttern
75L
vier olivgrüne Stiftschrauben
75M
zwei dunkelgelbe Flügelmuttern
75N
zwei dunkelgelbe Stiftschrauben
75O
neun Scharnierstifte
75P
zwei Kettenglieder (Typ I)
75Q
zwei Kettenglieder (Typ II)
75R
vier Verbindungsstifte
