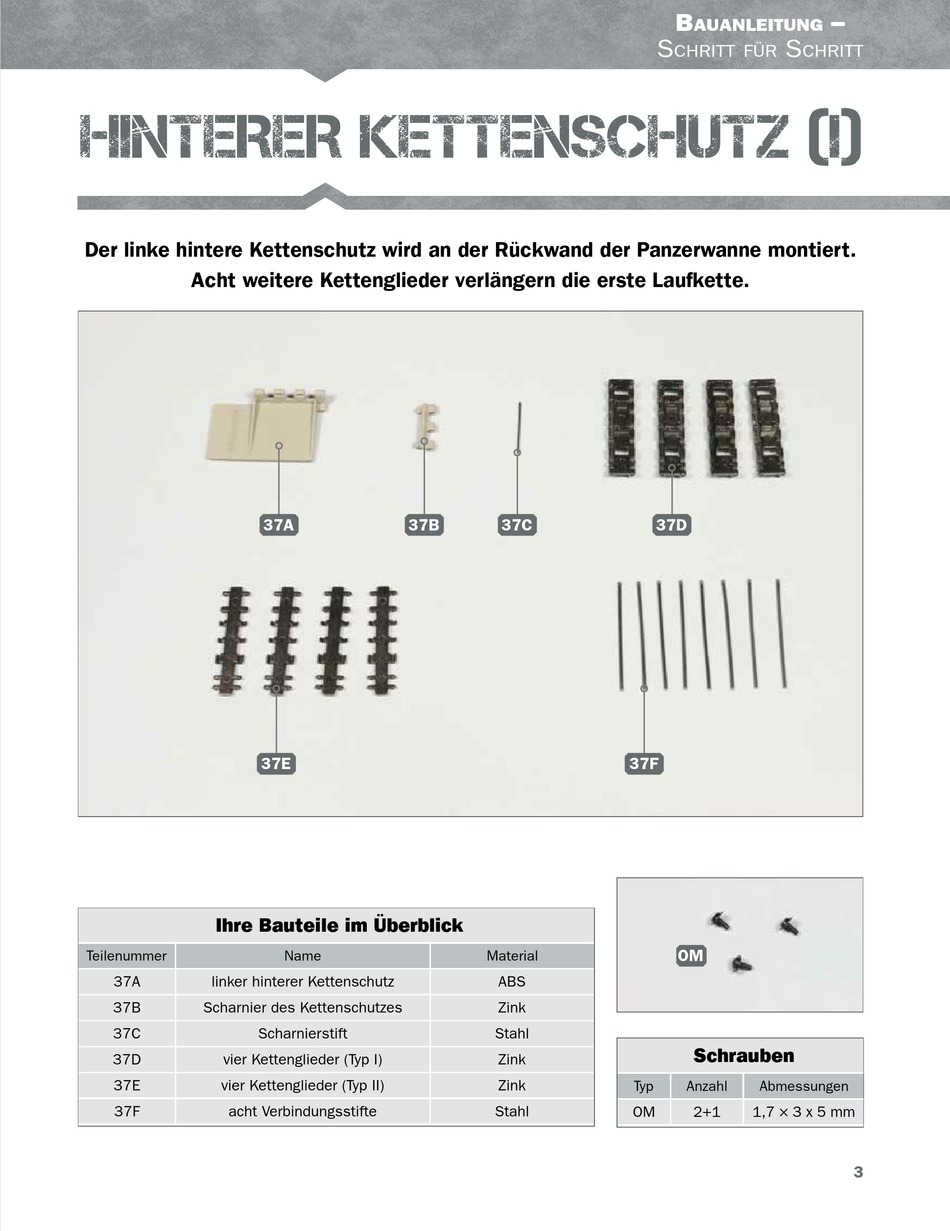

HINTERER KETTENSCHUTZ (I)
Der linke hintere Kettenschutz wird an der Rückwand der Panzerwanne montiert.
Acht weitere Kettenglieder verlängern die erste Laufkette.
Ihre Bauteile im Überblick
Teilenummer
37A
linker hinterer Kettenschutz
37B
Scharnier des Kettenschutzes
37C
Scharnierstift
37D
vier Kettenglieder (Typ I)
37E
vier Kettenglieder (Typ II)
37F
acht Verbindungsstifte
37A
37B
37E
Name
S
37C
37D
37F
Material
ABS
Zink
Stahl
Zink
Zink
Typ
Stahl
OM
B
–
auanleitung
S
chritt für
chritt
OM
Schrauben
Anzahl
Abmessungen
2+1
1,7 × 3 x 5 mm
3
