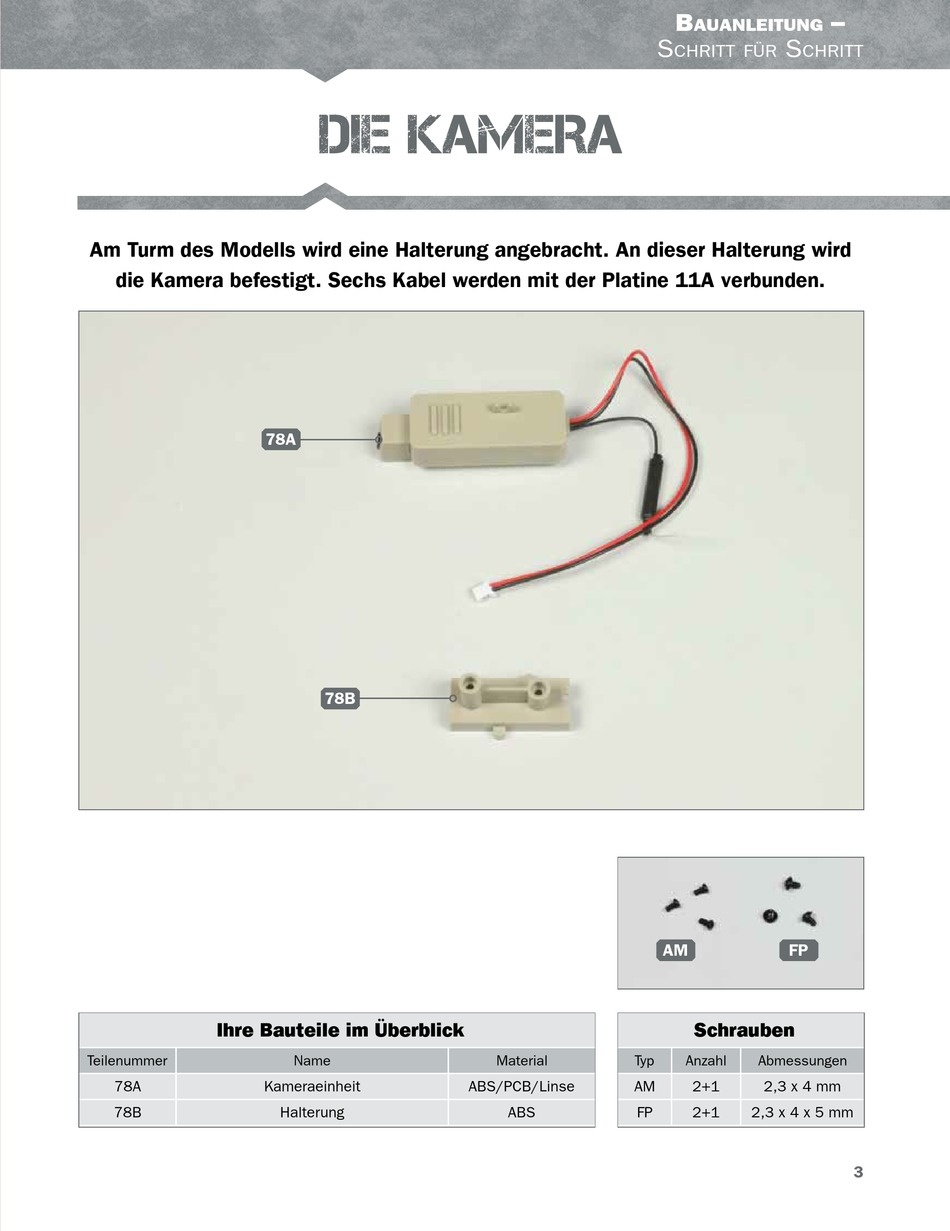

Am Turm des Modells wird eine Halterung angebracht. An dieser Halterung wird
die Kamera befestigt. Sechs Kabel werden mit der Platine 11A verbunden.
78A
Ihre Bauteile im Überblick
Teilenummer
78A
Kameraeinheit
78B
DIE KAMERA
78B
Name
Halterung
Material
Typ
ABS/PCB/Linse
AM
ABS
FP
B
–
auanleitung
S
S
chritt für
chritt
AM
FP
Schrauben
Anzahl
Abmessungen
2+1
2,3 x 4 mm
2+1
2,3 x 4 x 5 mm
3
