Wassernachheizregister Für Kanalmontage - SystemAir SAVE VSR 150/B Montageanleitung

Konfiguration der Zuluftheizung
1. Gehen Sie zum Service / Konfiguration Menü
2. Geben Sie das Passwort (Standard 1111)
3. Legen Sie den Heizregistertyp fest: Komponenten > Zusatzregler > Art des Zusatzreglers > Erhitzer.
4. Konfigurieren Sie den Anschluss des Erhitzers. Gehen Sie zum Menü Service. Wählen Sie das Menü Ausgänge. Im
nächsten Menü wählen Sie die Registerkarte DIGITAL. Wählen Sie den Digitalausgang, an den das Heizregister an-
geschlossen ist. Wenn er zum Beispiel an DO3 an der Anschlussbox angeschlossen ist, wählen SieDIGITAL AUSGANG
3 und Stufenregler Zusatzregler (Y4).
5. Konfigurieren Sie den installierten Sensor. Wechseln Sie zum Menü Service / Konfiguration > Eingänge >
ANALOG. Wählen Sie den analogen Eingang, an den der Sensor angeschlossen ist. Wenn er zum Beispiel an AI6 auf
der Anschlussplatine angeschlossen ist, dann wählen Sie ANALOG EINGANG 6 > Zusatzreglertemperatur
(ECT).
5.3.2 Wassernachheizregister für Kanalmontage
Das Wasserheizregister muss im Lüftungsrohr in der Zuluft nach dem Lüf-
tungsgerät montiert werden.
• WH - Heizregister
• FPT - Frostschutzsensor
• SAT - Zulufttemperatursensor
• S - Stellantrieb für Ventil
• 1 - Außenluft
• 2 - Zuluft
• 3 - Abluft
• 4 - Fortluft
Komponente/Produkt — Artikelnummer:
• VBC 125-2 Wasserheizregister PWW (2 Reihen) —
5457
• VBC 125-3 Wasserheizregister PWW (3 Reihen) —
9839
• RVAZ4 24A Stellantrieb 0-10V (S) — 9862
• ZTV 15-0,4 2-Wege-Ventil — 9829
• ZTV 15-0,6 2-Wege-Ventil — 6571
• ZTR 15-0,4 3-Wege-Ventil — 9670
• ZTR 15-0,6 3-Wege-Ventil — 6573
• Kanalsensor -30-70C (SAT) — 211524
• Anlegesensor -30-150°C (FPT) — 211523
• Transformator 24 V –202692
Installation und Anschluss
1. Wasserheizregister im Lüftungsrohr montieren. Was-
serseitige Anbindung mit 2/3-Wege-Ventil und
Stellantrieb.
Wichtig
Verwenden Sie für den Stellantrieb des
Ventils KEINE 24V DC Stromversorgung von
der Anschlussplatine aus dem
Lüftungsgerät.
2. Stellantrieb (S) an beliebigen freien Analogausgang
anschließen
3. Der Frostschutzsensor (FPT) wird am Rücklauf des Heizregisters befestigt. Verbinden Sie den FPT-Sensor mit einem
freien analogen Eingang.
| v1.1

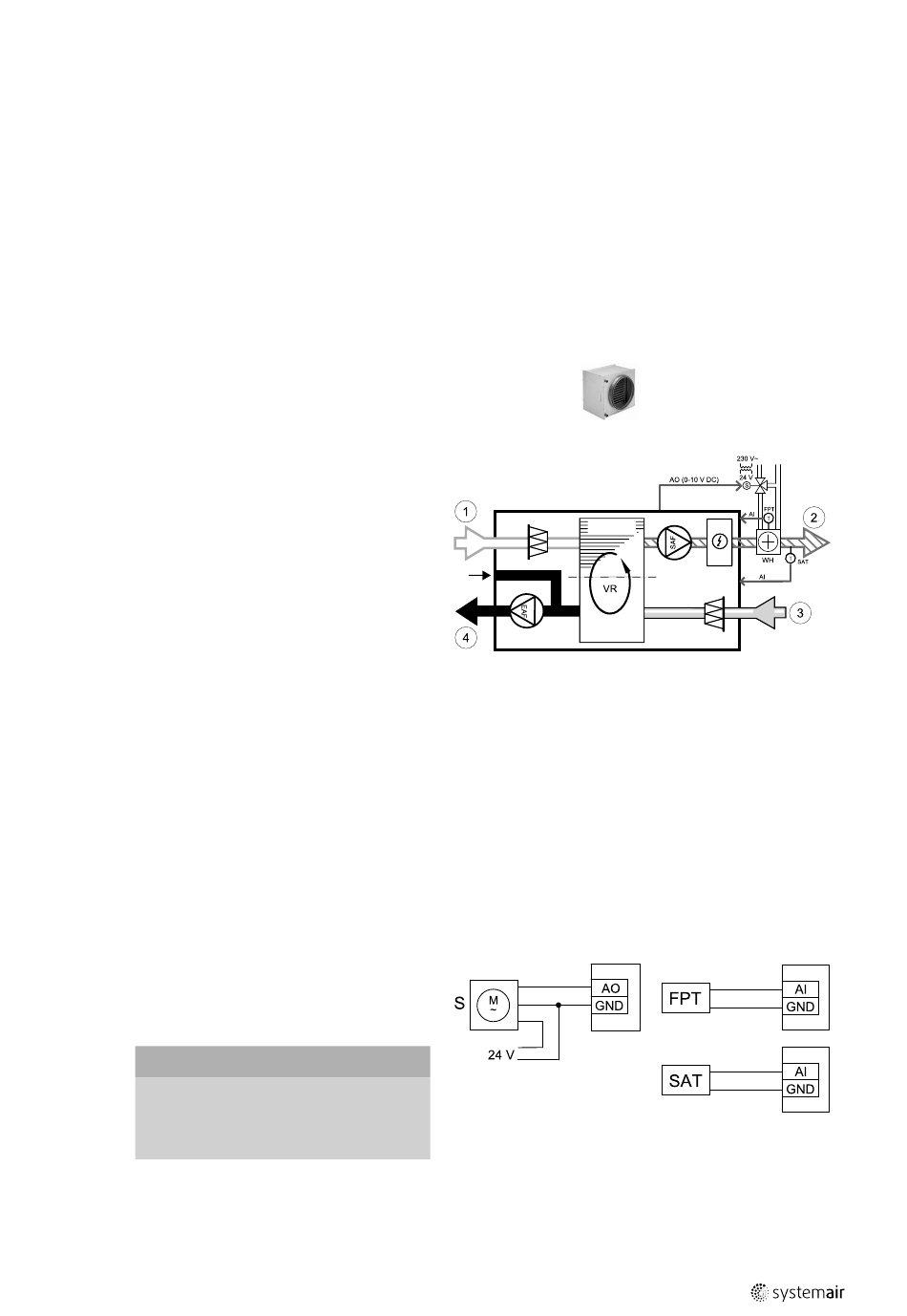

Bild 9 Anbindung Wassernachheizregister
35
Zubehör |
