Digitus DS-55202 Kurzanleitung Zur Installation
Hdmi kvm extender über ip, set
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DS-55202
Inhaltszusammenfassung für Digitus DS-55202

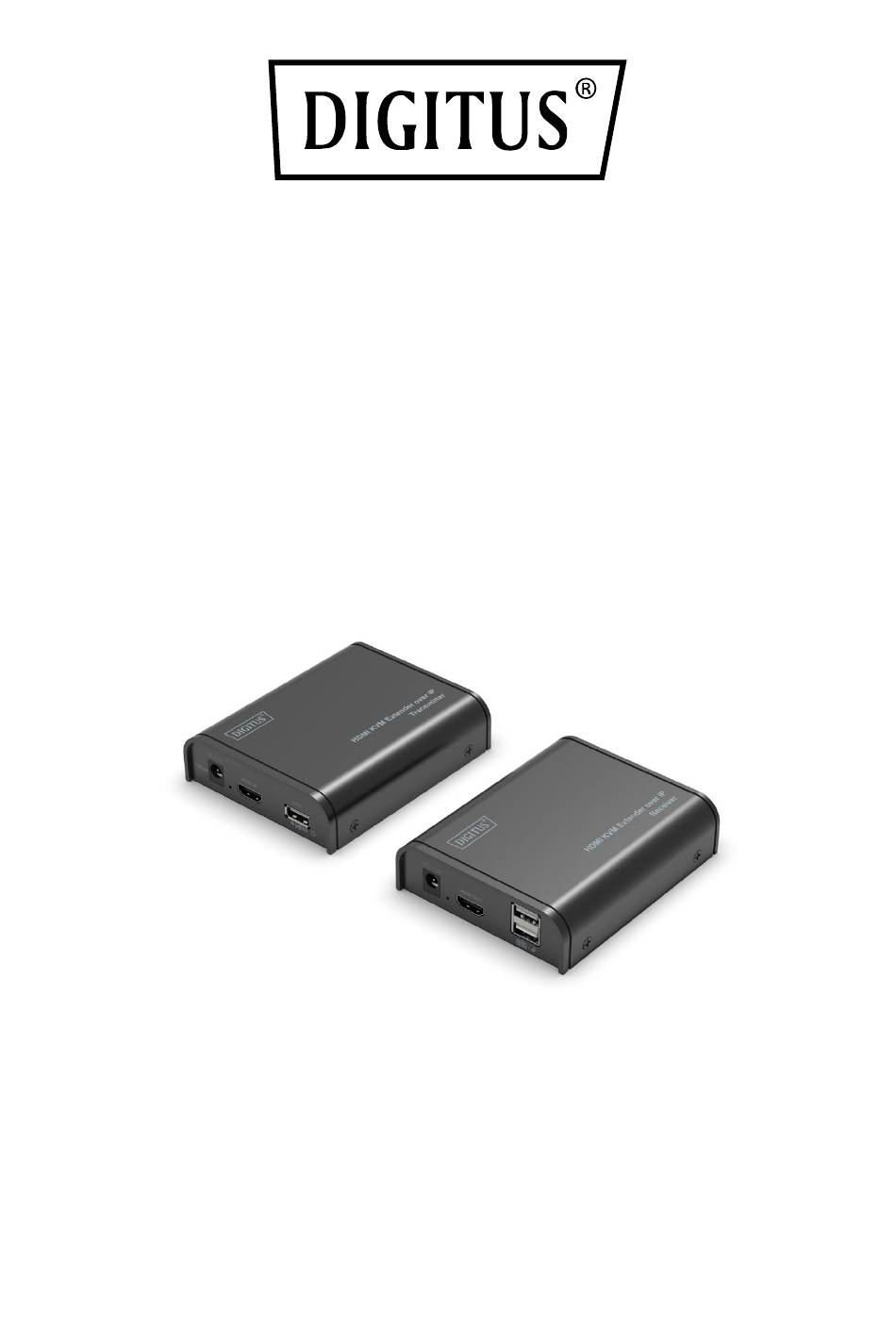

- Seite 1 HDMI KVM Extender über IP, Set Kurzanleitung zur Installation DS-55202 Rev.3...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht Einleitung ................3 Produktmerkmale ..............3 Verpackungsinhalt ............... 4 Technische Daten ..............4 Beschreibung Anschlüsse/Bedienfeld ......... 5 Verbindungen ..............6 Anforderungen an die Installation ........8 Fehlersuche ................8... -
Seite 3: Einleitung
1. Einleitung Das Digitus HDMI KVM Extender Set besteht aus einer Sendeeinheit (lokaler Standort) sowie einer Empfängereinheit (entfernter Standort). Das HDMI-Signal kann über ein Netzwerkkabel (CAT 6, 5e, 5) auf eine maximale Entfernung von 120 m verlängert werden. Ebenso lässt sich das HDMI-Signal auf... -
Seite 4: Verpackungsinhalt
• 1x HDMI Extender Empfängereinheit • 2x Netzteil: DC 5V/1A • • 1x Bedienungsanleitung • 1x USB cable 4. Technische Daten Teilenr. DS-55202 Technisch Sender-TX Empfänger-RX Signalformat HDMI 1.3 HDCP HDCP 1.2 HDMI-Steckverbinder Typ A, 19-polig, Buchse Datenübertragung- CAT5/80 Meter, CAT5e/100 Meter,... -
Seite 5: Beschreibung Anschlüsse/Bedienfeld
Schalterverbindung 1× HDMI 2x USB (zur 1x USB (zur Verbindung mit Eingang Verbindung mit Tastatur/Maus) 1× RJ45 Ausgang 1× RJ45 1× HDMI Mechanisch Sender-TX Empfänger-RX Gehäuse Metallgehäuse Abmessungen 109,6 (L) x 89,5 (B) x 26,3 (H) mm Leergewicht netto 235g 237g Stromversorgung DC5V 1A... -
Seite 6: Verbindungen
HDMI-Signaleingang ⑥ USB-Anschluss: zur Verbindung mit dem PC ⑦ Empfänger (RX) Einschaltanzeige ① Anzeige USB-Verbindung ② LAN-Signaleingang ③ Rücksetztaste ④ Stromeingang (DC5V) ⑤ HDMI-Signalausgang ⑥ USB-Anschluss: zur Verbindung mit Tastatur/Maus ⑦ 6. Verbindungen 6.1 Verbindungsübersicht Übertragungsabstand kann für 1080p über einzelnes CAT6 bis zu 120 Meter betragen... -
Seite 7: Verbindungsdiagramm Über Ip
Kabel HDMI Empfänger RX Transmitter TX Tastatur/Maus HINWEIS: Die Verbindung Punkt-zu-Punkt über Schalter wird ebenfalls unterstützt, jedoch als Konfiguration von Punkt-an- Mehrpunkt. Es wird dringend empfohlen, die KVM-Funktion nur auf einem Empfänger gleichzeitig zu betreiben. 6.2 Verbindungsdiagramm über IP Schalter HDMI Empfänger RX Transmitter TX... -
Seite 8: Anforderungen An Die Installation
7. Anforderungen an die Installation HDMI-Quellgerät (Computer-Grafikkarte, DVD, PS3, HD-Überwachungsgerät usw.). HDMI-Anzeigegerät wie z. B. SDTV, HDTV oder Projektor mit HDMI-Anschluss. UTP/STP CAT6/6a/7-Kabel gemäß der Norm IEEE-568B. 8. Fehlersuche Probleme Ursache Lösung Keine Möglicherweise Bitte prüfen Sie, ob Stromversorgung/ ist das Netzteil das Netzteil richtig nicht richtig angeschlossen ist... - Seite 9 Audioausgabe Players ist auf HDMI- eingestellt Audioausgang eingestellt oder nicht Kein Bild oder Vielleicht ist die Bitte prüfen Sie, ob Bildflimmern Qualität des die HDMI- und UTP- HDMI-Kabels und Verbindung in des UTP-Kabels Ordnung ist, oder nicht wechseln Sie ein ausreichend anderes HDMI 1.4 genug oder die...
