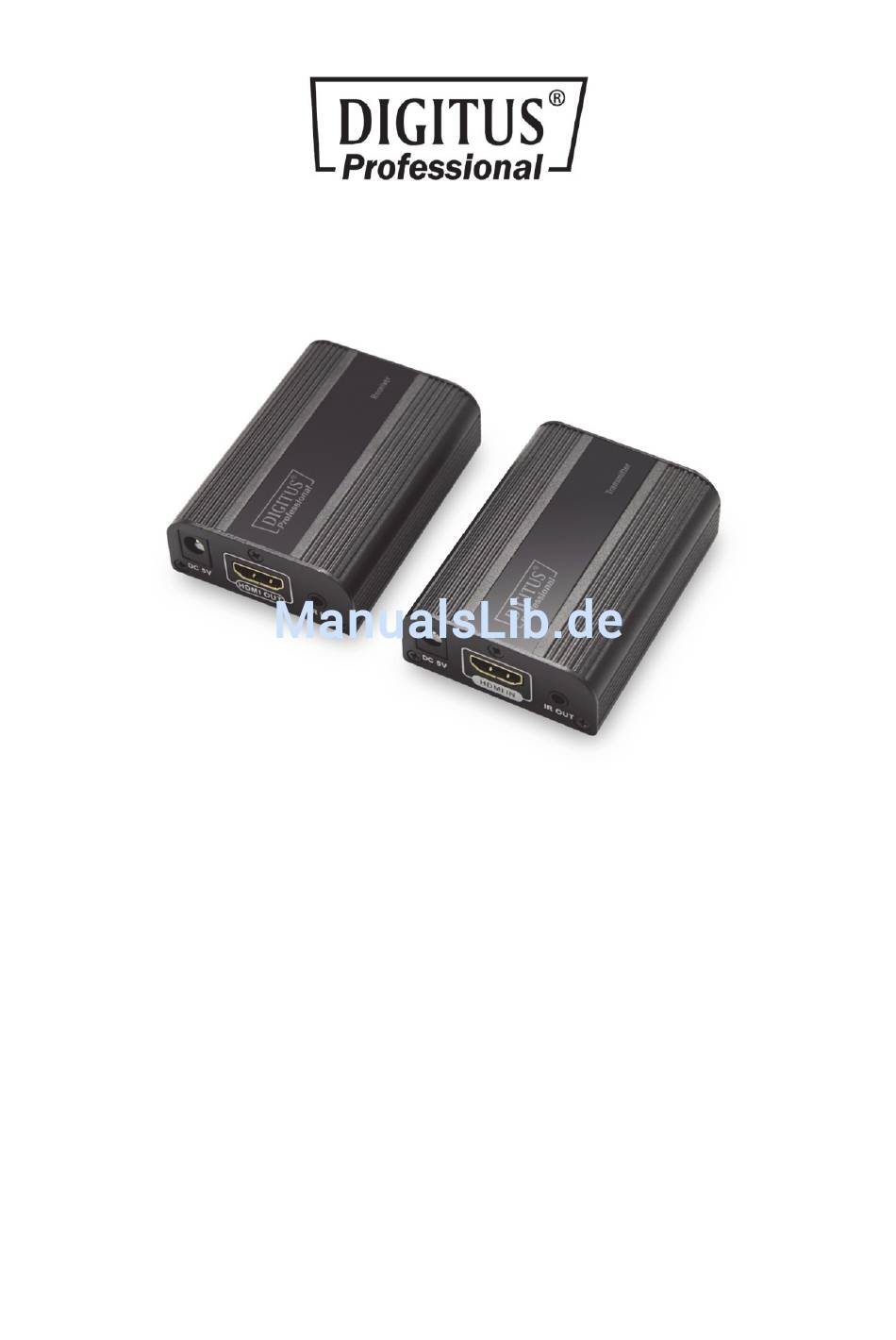

4K-HDMI-Extenderset, 4K2K/60 Hz
Benutzerhandbuch
DS-55204

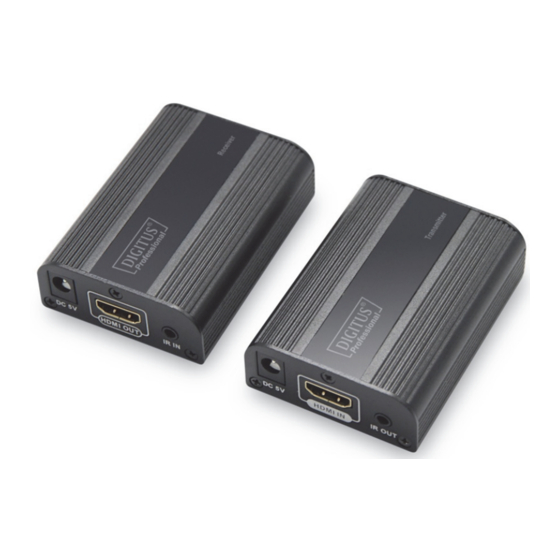

Das Digitus 4K Extender Set, 4K2K/60Hz bietet eine Externderlösung bis 60 m für
allerhöchste Ansprüche - sowohl für hochauflösende Grafikdarstellung als auch für
absolut flüssige Videowiedergabe. Es überträgt digitale 4K2K/60Hz Video- und
Audio-Signale auf eine maximale Länge von bis zu 30 m. 4K2K/30Hz-Inhalte können
auf bis zu 60 m übertragen werden. Unterstützt werden UTP/STP CAT 6,
6a sowie 7 Netzwerkkabel (nach IEEE-568B Standard). Es besteht aus einer
Transmitter sowie- Empfängereinheit. Ebenso mitgeliefert werden zwei
Infrarot-einheiten (Sender, Empfänger) über welche die Fernbedienung der
angeschlossenen Eingangs-Quelle verwendet werden kann.

Werbung

loading

Verwandte Anleitungen für Digitus DS-55204

Inhaltszusammenfassung für Digitus DS-55204

  • Seite 1 4K-HDMI-Extenderset, 4K2K/60 Hz Benutzerhandbuch DS-55204 Das Digitus 4K Extender Set, 4K2K/60Hz bietet eine Externderlösung bis 60 m für allerhöchste Ansprüche - sowohl für hochauflösende Grafikdarstellung als auch für absolut flüssige Videowiedergabe. Es überträgt digitale 4K2K/60Hz Video- und Audio-Signale auf eine maximale Länge von bis zu 30 m. 4K2K/30Hz-Inhalte können auf bis zu 60 m übertragen werden.

  • Seite 2: Wichtige Sicherheitsanweisungen

    Wichtige Sicherheitsanweisungen: 1. Verwechseln Sie vor der Installation nicht den HDMI-zu-RJ45-Sender und den RJ45-zu-HDMI-Empfänger. 2. Stecken die Geräte während des Betriebs nicht an oder ab. 3. Verwenden Sie nur ein DC 5 V Steckernetzteil. Achten Sie auf identische Spezifikationen, falls Sie nicht das mitgelieferte Steckernetzteil verwenden. Ausstattungsdetails 1.

  • Seite 3: Technische Daten

    Technische Daten Element Beschreibung Modell DS-55204 HDMI2.0 Extender Produkttyp über CAT 6 HDMI2.0 Extender Funktion über CAT 6, Eigenschaften 30 m mit 4K bei 60 Hz, 60 m mit 4K bei 30 Hz, keine Latenz Max. Übertragungsrate 18 Gbit/s Farbtiefe...

  • Seite 4: Anforderungen An Die Installation

    Betriebstemperatur 0 °C bis 50 °C Lagertemperatur (-20°C ~ 60°C) Betriebsumfeld 0 - 90 % rF (nicht Relative Luftfeuchtigkeit kondensierend) Abmessungen 77,49 x 56,15 x 22,66 mm Aluminiumlegierung und Material kristallklare Blende Gehäusemaße Sender: 80 g Gewicht Empfänger: 80 g Farbe Schwarz MTBF (mittlere störungsfreie Zeit)

  • Seite 5: Installationsverfahren

    Reset-Taste Zu Neustart des Senders drücken ① RJ45-Signalausgang Gibt das verschlüsselte HDMI-Signal aus ② Betriebsanzeige Die LED-Anzeige leuchtet beim Einschalten auf ③ DC 5 V-Eingang Anschluss für das Steckernetzteil ④ HDMI-Signaleingang Anschluss an das Quellgerät ⑤ IR-Signalausgang Anschluss des Verlängerungskabels für den IR-Sender ⑥...
  • Seite 6 2. Verbindungen HDMI-EXTENDER HDMI-EXTENDER Sender Empfänger CAT 6/6a Kabel HDMI-Ausgang HDMI-Anzeigegerät 3. Anweisungen zum Verbinden  Verbinden Sie das Quellgerät mit dem Sender (TX) und das Anzeigegerät mit dem Empfänger (RX) über HDMI-Kabel.  Verbinden Sie Sender (TX) und Empfänger (RX) über ein Netzwerkkabel (CAT 6, CAT 6a oder CAT 7).

  • Seite 7: Häufig Gestellte Fragen

    Häufig gestellte Fragen F: Es erfolgt keine Ausgabe auf dem Bildschirm, obwohl alle Verbindungen richtig sind? 1. Überprüfen und vergewissern Sie sich, ob das Display oder der Monitor das vom Quellgerät zugeführte HDMI-Signal unterstützt. 2. Stellen Sie sicher, dass die HDMI-Kabel 4K x 2K unterstützen, wenn das Ausgangssignal vom Quellgerät eine Auflösung von 4K x 2K hat.
