Inhaltsverzeichnis

HDMI KVM Extender over IP
Wichtige Sicherheitsanweisungen
1.
Vor der Einweisung dürfen Sender und Empfänger nicht verwechselt
werden.
2.
Stecker des Geräts während des Gebrauchs nicht aus der Steckdose ziehen
und Abstand von entzündlichen und explosionsgefährdeten Gegenständen
fernhalten.
3.
Stromversorgung: Gleichstrom (DC) 5V. Nur den Netzadapter aus dem
Lieferumfang verwenden. Netzadapter bei Beschädigung nicht verwenden.
Benutzerhandbuch
DS-55202
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DS-55202

Inhaltszusammenfassung für Digitus DS-55202

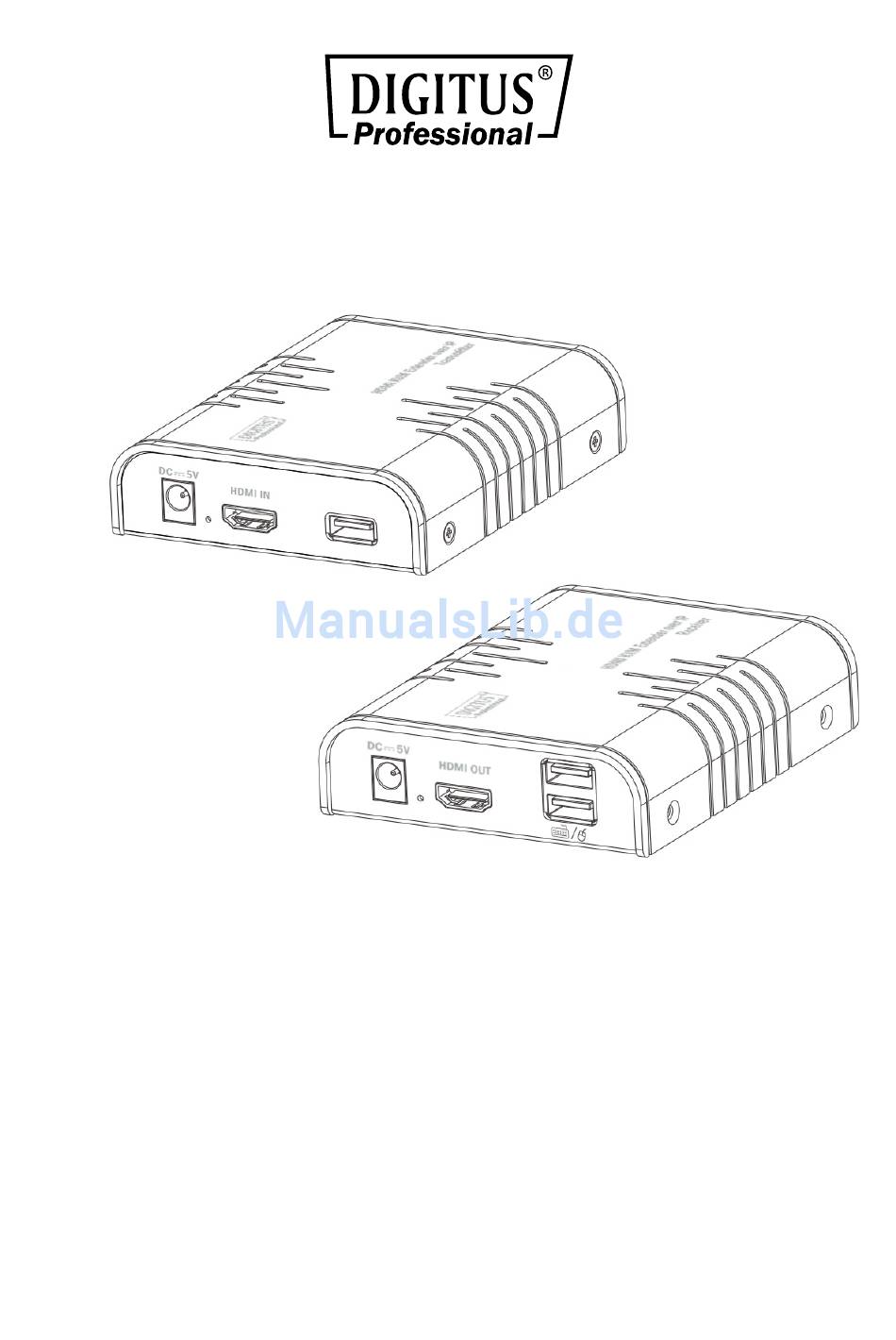

  • Seite 1 HDMI KVM Extender over IP Benutzerhandbuch DS-55202 Wichtige Sicherheitsanweisungen Vor der Einweisung dürfen Sender und Empfänger nicht verwechselt werden. Stecker des Geräts während des Gebrauchs nicht aus der Steckdose ziehen und Abstand von entzündlichen und explosionsgefährdeten Gegenständen fernhalten. Stromversorgung: Gleichstrom (DC) 5V. Nur den Netzadapter aus dem...

  • Seite 2: Produkteinführung

    Produkteinführung Es handelt sich bei diesem Produkt um einen HDMI KVM EXTENDER, der aus einer Sendereinheit (vor Ort montiert) und einer Empfängereinheit (entfernt montiert) besteht. Das HDMI-Signal kann über Netzwerkkabel bis 120 Meter erweitert werden und die unterstützte Auflösung beträgt 1080p@60Hz. Dieses Gerät ermöglicht den Zugang zu einem Computersystem von einer Fernbedienungskonsole über USB-Steckverbinder (USB-Tastatur und Maus).

  • Seite 3: Anzeigen Und Kabelbelegung

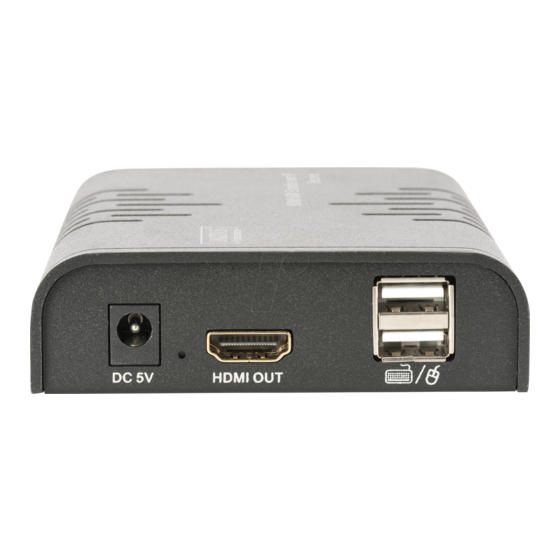

    Anzeigen und Kabelbelegung 1. HDMI EXTENDER TX (Sender) ① Einschaltanzeige ② Anzeige USB-Verbindung ③ LAN-Signalausgang ④ Rücksetztaste ⑤ Stromeingang (DC5V) ⑥ HDMI-Signaleingang ⑦ USB-Anschluss: zur Verbindung mit dem PC 2. HDMI EXTENDER RX (Empfänger) ① Einschaltanzeige ② Anzeige USB-Verbindung ③ LAN-Signaleingang ④...
  • Seite 4 2. Verbindungsübersicht Übertragungsabstand kann für 1080p über einzelnes CAT6 bis zu 120 Meter betragen Empfänger RX Sender TX HDMI HDMI Kabel Tastatur/Maus HINWEIS: Die Verbindung Punkt-zu-Punkt über Schalter wird ebenfalls unterstützt, jedoch als Konfiguration von Punkt-an-Mehrpunkt. Es wird dringend empfohlen, die KVM-Funktion nur auf einem Empfänger gleichzeitig zu betreiben.

  • Seite 5: Technische Daten

    2) Sicherstellen, dass das Netzwerkkabel entsprechend der Norm IEEE-568B gefertigt wurde. USB funktioniert nicht? Die USB-Treibersoftware einbauen, prüfen und die ordnungsgemäße Verbindung der USB-Kabel sicherstellen, dann den Sender oder Empfänger zurücksetzen. Technische Daten Teilenr. DS-55202 Technisch Sender-TX Empfänger-RX Signalformat HDMI 1.3 HDCP HDCP 1.2...
  • Seite 6 Schalterverbindung 1×HDMI 2xUSB (zur Verbindung mit Eingang 1xUSB (zur Verbindung Tastatur/Maus) mit PC) 1×RJ45 Ausgang 1×RJ45 1×HDMI Mechanisch Sender-TX Empfänger-RX Gehäuse Metallgehäuse Abmessungen 109,6 (L) x 89,5 (B) x 26,3 (H) mm Leergewicht netto 160g 170g Stromversorgung DC5V 1A Stromverbrauch <...
