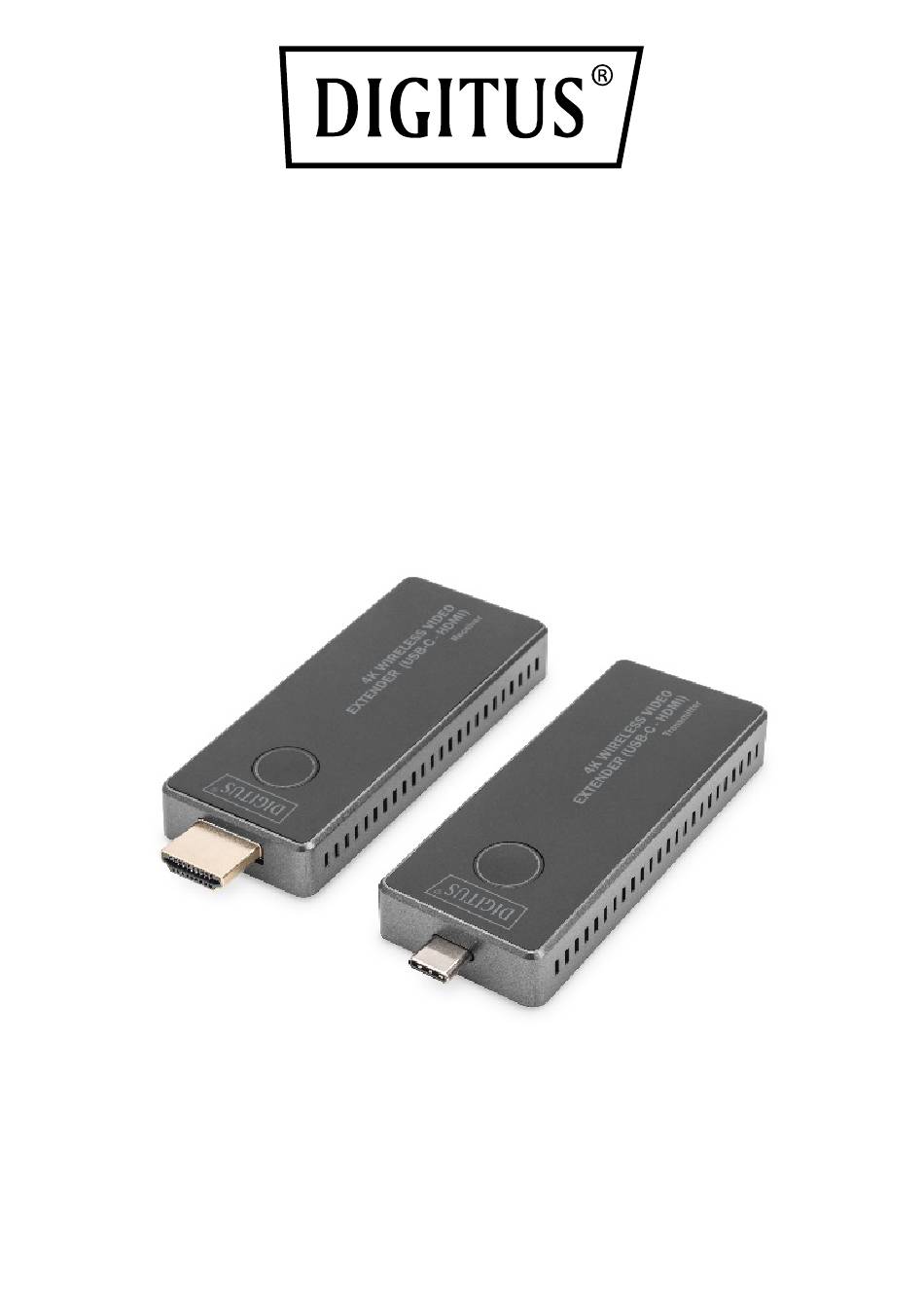

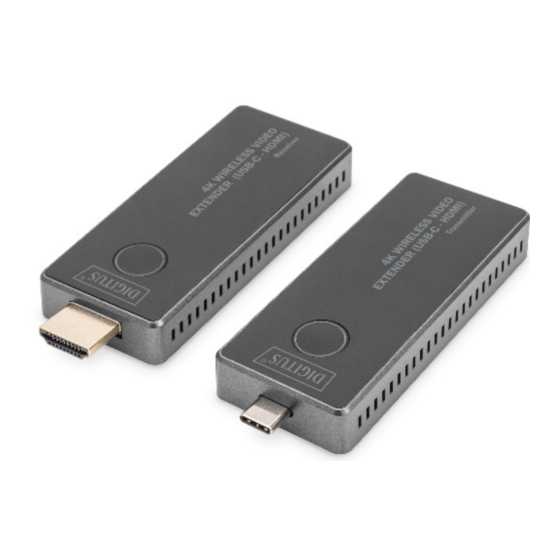

- Seite 1 4K Wireless Video Extender, 30 m (USB-C - HDMI) Kurzanleitung DS-55324...
- Seite 2 Inhaltsverzeichnis 1. Einleitung ................3 2. Hauptmerkmale ..............3 3. Verpackungsinhalt ..............3 4. Produktmerkmale ..............4 5. Produktspezifikationen ............5 6. Übersicht................. 9 6.1 Sendeeinheit ................9 6.2 Empfängereinheit ..............10 7. Installation ................11 8. Koppeln von Sender und Empfänger ........11 9.
- Seite 3 1. Einleitung Erleben Sie eine kabelfreie Audio- und Videoübertragung in gestochen scharfem UHD 4K/30Hz mit dem 4K Wireless Video Extender. Das Set ermöglicht eine einfache Einrichtung ohne Treiber oder Software danke Plug & Play. Mit einer Reichweite von bis zu 30 Metern bei freier Sicht garantiert er eine zuverlässige Übertragung.
- Seite 4 Unterstützt Signalquellen mit USB-C Anschluss (mit DP-Alt Mode oder Thunderbolt) mit Windows, macOS, iOS, iPadOS, Android Auto Channel Selection Der DS-55324 wählt nach dem Einschalten automatisch den besten Wi-Fi-Kanal, um ein reibungsloses Streaming zu gewährleisten Schnelle Geschwindigkeit Der DS-55324 ist mit der mit 5G AC MIMO- schnellen 802.11ac-Technologie...
- Seite 5 Paar von Wireless- Geräten ermöglicht, gleichzeitig mehrere Datenströme zu senden oder zu empfangen Sicherheit/Schutz Der DS-55324 unterstützt die AES 128-Bit-Verschlüsselung und das WPA2/WPA-PSK/WPA2-PSK- Authentifizierungsprotokoll zum Schutz der Daten, sodass Sie sich keine Sorgen um die Datensicherheit machen müssen.
- Seite 6 Latenzzeit Geringe Latenzzeit von ca. 100 ms Sicherheit AES 128-Bit- Verschlüsselungsmechanismus Eingebautes leistungsstarkes Drahtloser Standard 802.11ac Wi-Fi-Modul Frequenz 5150-5350MHz ; 5470-5725MHz; 5725- 5850MHz ; 5850-5925MHz Die spezifischen Frequenzbänder, die verwendet werden, richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes Bandbreite Unterstützt 20MHz, 40MHz, 80Mhz WiFi Sendeleistung...
- Seite 7 Gewicht 39 g Temperaturbereich Betriebstemperatur 0°C bis +40°C (+32°F bis +104°F) Lagertemperatur -10°C bis +60°C (+14°F bis +140°F) Luftfeuchtigkeit Betriebsfeuchtigkeit 10% bis 80% relative Luftfeuchtigkeit Lagerfeuchtigkeit 5% bis 90% relative Luftfeuchtigkeit Spezifikation des Empfängers HDMI-Ausgang HDMI 2.0 Version HDCP Version HDCP 2.2 HDM-Ausgang Bis zu 2160p/60fps...
- Seite 8 Eingebautes leistungsstarkes 802.11ac Drahtloser Standard Wi-Fi-Modul Frequenz 5150-5350MHz ; 5470-5725MHz; 5725- 5850MHz ; 5850-5925MHz Die spezifischen Frequenzbänder, die verwendet werden, richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes Bandbreite Unterstützt 20MHz, 40MHz, 80Mhz WiFi Sendeleistung 13 dBm Automatisches Pairing Stellt automatisch eine Verbindung mit und automatische dem günstigsten verfügbaren Wi-Fi-...
- Seite 9 Temperaturbereich Betriebstemperatur 0°C bis +40°C (+32°F bis +104°F) Lagertemperatur -10°C bis +60°C (+14°F bis +140°F) Feuchtigkeit Betriebsfeuchtigkeit 10% bis 80% relative Luftfeuchtigkeit Lagerfeuchtigkeit 5% bis 90% relative Luftfeuchtigkeit 6. Übersicht 6.1 Sendeeinheit 1. USB-C Eingang Verbindung mit dem Videoanschluss des Quellgeräts 2.
- Seite 10 4. USB-C Stromversorgung LED-Anzeige der Beschreibung Sendeeinheit Rot statisch Das System der Sendeeinheit fährt hoch Rot blinkend Sendeeinheit sucht nach Empfangseinheit Blau blinkend Warten auf Verbindung Blau statisch Verbunden Violett Kein HDMI Eingangssignal 6.2 Empfängereinheit 1. HDMI Ausgang Verbindung mit dem HDMI- Anschluss des Quellgeräts 2.
- Seite 11 (USB-C Anschluss) sowie mit einem USB-A Anschluss am Ausgabegerät bzw. mit einem USB-Ladeadapter und Steckdose 8. Koppeln von Sender und Empfänger Ein Set DS-55324 umfasst einen Empfänger und einen Sender, die vor dem Versand gepaart werden. Dank der Auto-Pair-Funktion müssen Sie sie normalerweise nicht erneut koppeln.
- Seite 12 2. Schalten Sie den Sender ein und warten Sie ca. 5-10 Sekunden, die Tastenbeleuchtung des Senders wird rot blinken. Halten Sie dann die Reset-Taste (Taste Nummer 3.) bis zu 3 Sekunden lang gedrückt, bis die Taste schnell blinkt, um einen Reset durchzuführen.
- Seite 13 5. Klicken Sie auf die Taste, um mit der Übertragung zu beginnen; die LED-Anzeige wird konstant blau. 10. Bemerkung 1. Bei Video-Quellgeräten mit mindestens 5V/0,5A Stromausgang über den Video-Anschluss kann der kabellose Sender direkt über den Video-Anschluss mit Strom versorgt werden, ohne zusätzliche Stromversorgung über den USB-C Anschluss.
- Seite 14 4. Sorgen Sie für ausreichende Belüftung, um Schäden durch Überhitzung zu vermeiden 5. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist und sich in einer sicheren Umgebung befindet, bevor Sie das Gerät in Betrieb nehmen 6. Bei Gewitter können Schäden an angeschlossenen elektrischen Geräten durch Überspannung infolge von Blitzeinschlägen auftreten 7.
- Seite 15 Frequenzbereich und maximale Sendeleistung WiFi-Standard: IEEE 802.11.b/g/n/ac 5.8G Kanal: 36/40/44/48 Kernfrequenz: 5150-5350MHz; 5470-5725MHz; 5725-5850MHz; 5850-5925MHz (Die spezifischen Frequenzbänder, die verwendet werden, richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes.) Bandbreite: Unterstützt 20MHz, 40MHz, 80Mhz Sendeleistung: 13 dBm SW-Version: TX: 4.2.5 RX: 3.2.1 HW version: TX: V30TX-VPLAY-02...
- Seite 16 Haftungsausschluss Die Begriffe HDMI und HDMI High-Definition Multimedia Interface, und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
