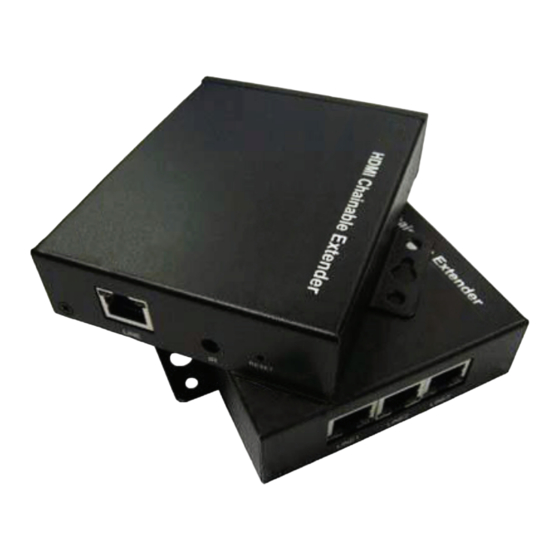

HDMI über IP-EXTENDER
Bedienungsanleitung
DS-55200

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DS-55200

Inhaltszusammenfassung für Digitus DS-55200

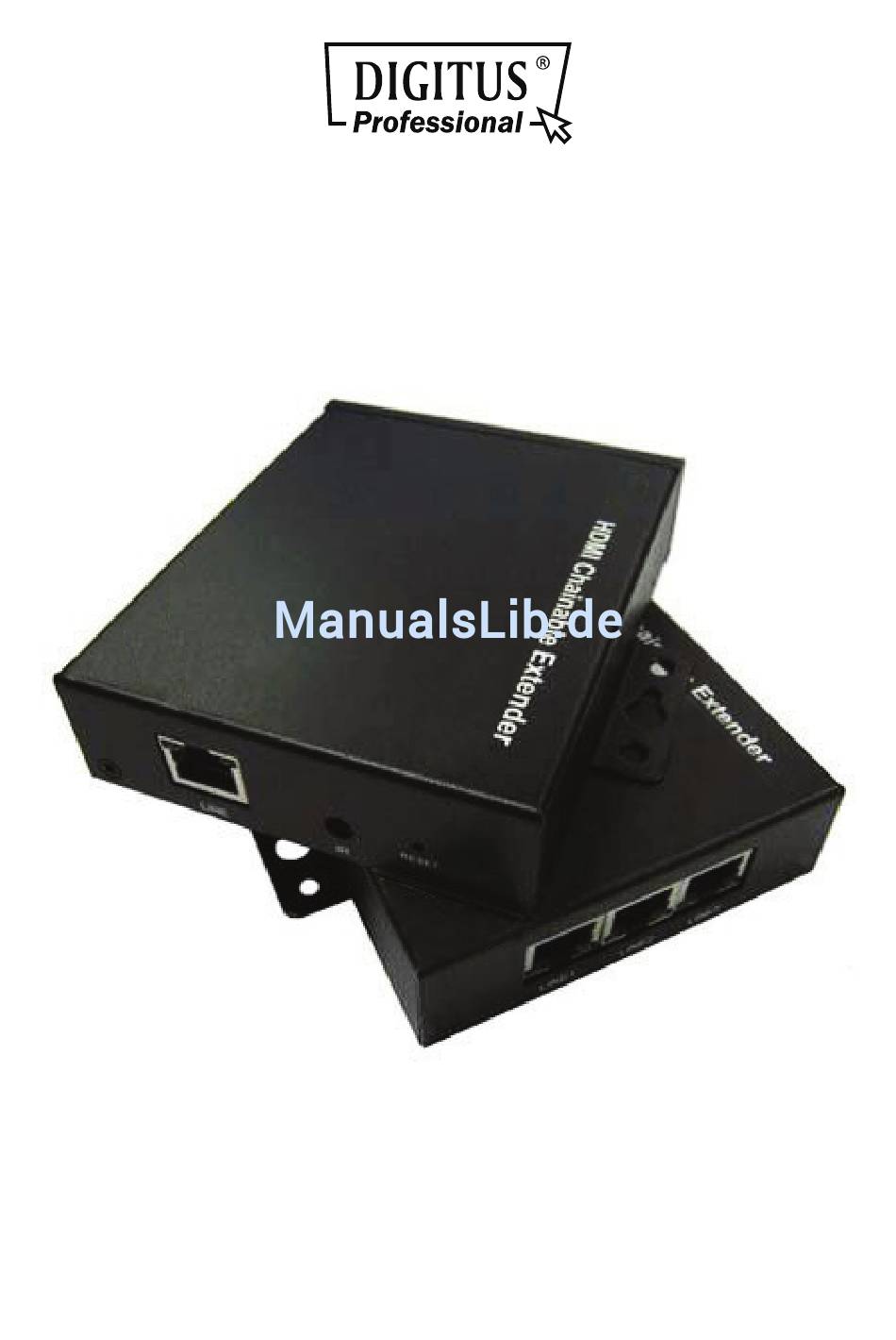

  • Seite 1 HDMI über IP-EXTENDER Bedienungsanleitung DS-55200...
  • Seite 2 1. Einleitung Vielen Dank für den Kauf des DS-55200 HDMI über IP-Extenders. Wir empfehlen Ihnen, diese Anleitung gründlich zu lesen und zum späteren Nachschlagen aufzubewahren. Merkmale Der HDMI über IP-Extender ermöglicht Ihnen, eine Distanz von bis zu 100 Metern zwischen der Video- und Audioquelle oder dem Computer und dem Monitor oder Projektor zu bringen.

  • Seite 3: Technische Daten

    Technische Daten Sender Empfänger HDMI-Ausgang HDMI-Buchse HDMI-Buchse Konsolen-Anschlüsse RS-232- Telefonbuchse Telefonbuchse Steueranschluss PC-Anschluss DisplayPort-Anschluss HDMI-Stecker Erweiterungsanschluss RJ-45 Full-HD Video-/Audio-Erweiterung RJ-45 Ports 1 (Line Out) 3 (Line-In oder Line-Out) Kaskade Bis zu 10 Schichten Audio Unterstützt Stereo 2.0 Uni-direktional (von RX bis TX) RS-232 Bi-direktional lokale Leistung...
  • Seite 4 Sender (TX) - Vorderseite Sender (TX) - Rückseite Mit Netzanschluss verbunden DC 5 V/2 A Power-LED (leuchtet dauerhaft rot, wenn Gerät eingeschaltet ist) Verbindungs-LED (leuchtet dauerhaft grün, wenn Verbindung aufgebaut ist) RS-232 Steueranschluss HDMI IN, an HDMI-Quelle angeschlossen HDMI OUT, an Display angeschlossen Cat.5e/6-Kabel - Anschluss für Datenausgang IR-Blaster/-Sender Rückstelltaste...
  • Seite 5 Ansch hlussdia agramm 1-zu-1 1-Verbind dung Sender (TX) HDMI-Kabel HDMI -Quelle (Blu-ray-Player r, PC, PS3 usw.) CAT.5e e/6 Kabel bis zu 100 m HDMI- Empfänger (RX Kabel Flach hbildschirm Benut tzung de er Netzwe erkumge ebung Sender (TX) HDMI-Kabel HDMI -Quelle (Blu-ray-Player r, PC, PS3 usw.)

  • Seite 6: Installation Des Senders

    Installation des Senders • Schließen Sie das UTP-Kabel an den Sender an. Verwenden Sie bitte ein CAT.5e/6-Kable. • Schließen Sie das Kabel des IR-Blasters/-Senders oder des RS-232 an den 3,5 mm-Adapter des IR-Anschlusses der Sendeeinheit oder gegebenenfalls dem Steueranschluss des RS-232 an. •...

  • Seite 7: Kaska Adenverb Bindung

    Kaska adenverb bindung Verwen nden Sie d das UTP-Ka abel, welch hes an den n Empfäng ger angesc chlossen is st, um die zwe ei (2) ande eren Empfä ängereinhe eiten nachf folgend anz zuschließe en und eine weitere e Entfernun ng von 100 0 m hinzuz zufügen.
  • Seite 8 Erwei terung e einer einz zelnen Q Quelle un nd Kaska adenemp pfänger Einze lne Quel lle mit m ehreren Kaskade enempfä ängern Ort B t.5e/6 Kabel m max. 100 m Ort A...

  • Seite 9: Kaskade Und Mit Vga/Hdmi/Displayport Gemischt

    Kaskade und mit VGA/HDMI/DisplayPort gemischt Jede Ebene DP (RX) Cat.5e/6 bis zu 100 m DP-Ausgang DisplayPort DP-Kabel Quelle HDMI (RX) Modell: HCE-100 HDMI (RX) HDMI-Ausgang Cat.5e/6 bis zu 100 m DP (TX) HDMI Kabel DP (RX) DP-Ausgang DP-Kabel HDMI-Ausgang DP-Ausgang remote Monitor lokaler Monitor VGA (RX)

  • Seite 10: Rs-232 Bypass-Funktion Verbindung

    RS-232 Bypass-Funktion Verbindung • Schließen Sie das Gerät, wie PC, Projektor usw. an den RS-232-Anschluss der DisplayPort-Sendeeinheit oder der DisplayPort-Empfängereinheit mittels eines RS-232 an einen 3,5 mm-Adapter an. • Verbinden Sie die Steuereinheit mit dem RS-232-Anschluss der HDMI- Empfängereinheit oder der HDMI-Empfängereinheit mittels eines RS-232 an einen 3,5 mm-Adapter.
