Digitus DS-55307 Bedienungsanleitung

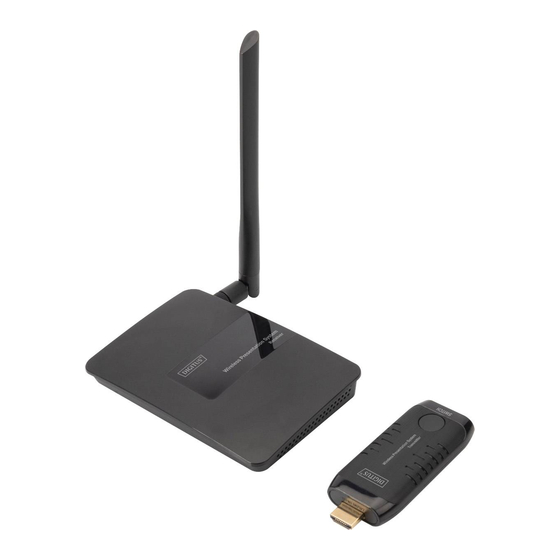

Wireless hdmi extender / switch set
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

Wireless HDMI
Extender / Switch Set
Manual
DS-55306 • DS-55307 (sender unit)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DS-55307

Inhaltszusammenfassung für Digitus DS-55307

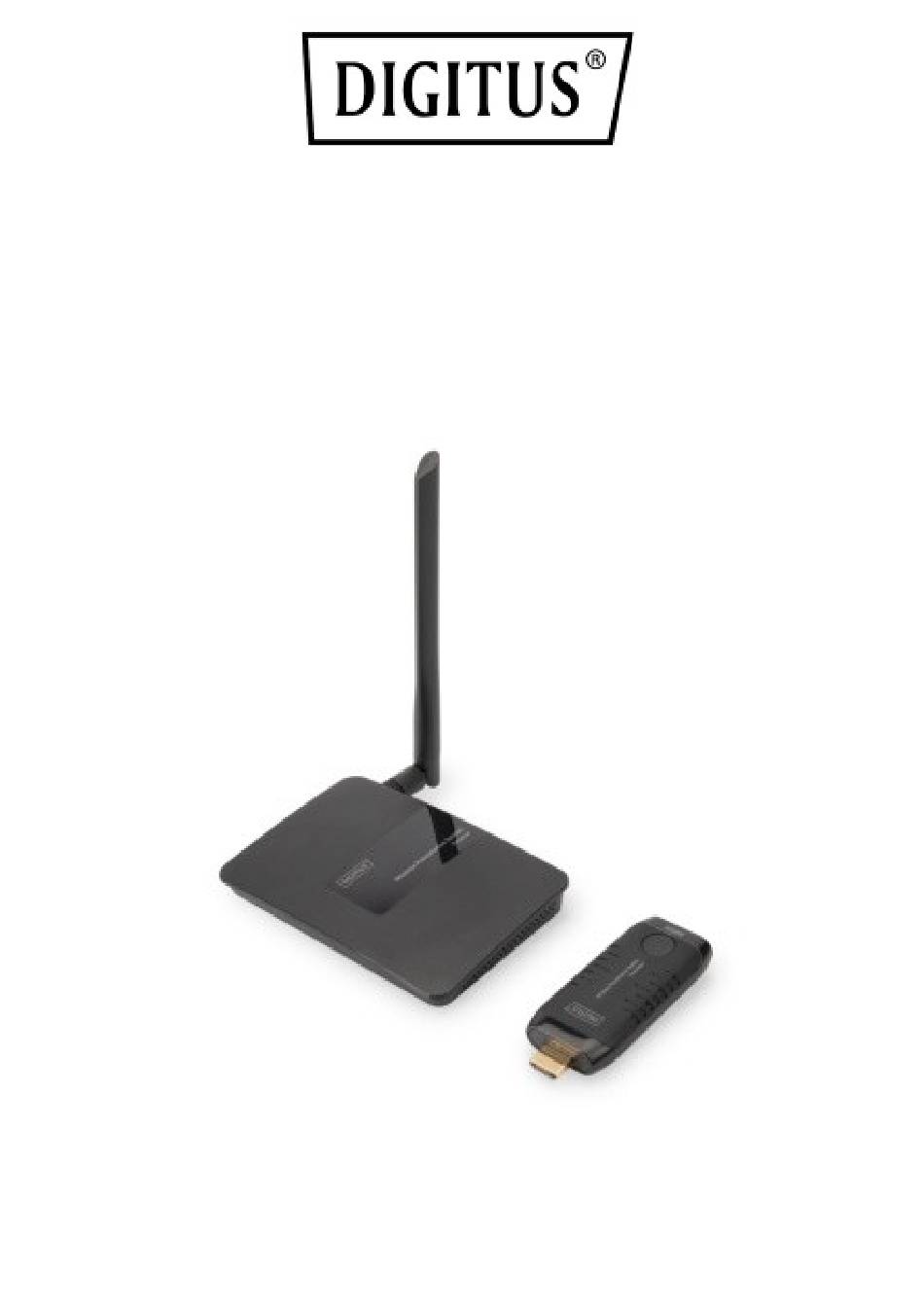

  • Seite 1 Wireless HDMI Extender / Switch Set Manual DS-55306 • DS-55307 (sender unit)

  • Seite 2: Important Safety Notice

    Important Safety Notice 1. Please read below safety instructions carefully before installation and operation: 2. Observe all warnings and notes regarding this device. 3. Do not expose the device to rain, moisture, vapors and liquids. 4. Do not insert any objects into the device. 5.
  • Seite 3 5 GHz operation frequency, and supports one to one or many to one connection. You can connect up to 10 sender units (DS-55307) to the receiver. It is a perfect solution for meeting/conference rooms, home entertainment systems, multi-media education etc.

  • Seite 4: Package Contents

    8. Transmitter can be powered by the input sources HDMI port if the output current is higher than 500 mA If the transmission/connection is not stable, not working, or the output is not fluent, please connect the Micro USB cable to the transmitter and to the USB port of your notebook/PC or to a DC 5V USB charger 9.

  • Seite 5: Panel Description

    Installation Requirement 1. HDMI source device (Notebook/PC, DVD player, gaming console, set top box, etc.) 2. HDMI display/monitor, TV or projector with HDMI port Panel Description 1. HDMI Extender sender (TX) unit HDMI input ① HDMI input Connect with HDMI source device Led keeps on when there is HDMI input, Wireless connections blinks slowly when it is successfully...
  • Seite 6 NOTE: This device can be powered from the HDMI source device (which with HDMI input port) directly. However, when the transmission/connection is not stable, or the output is not fluent, please connect Micro USB cable to the DC5V port for power supply. HDMI Extender RX receiver ①...
  • Seite 7 Connection 1. Point to Point connection: HDMI output Notebook HDMI display Power HDMI Extender HDMI Extender RX receiver TX sender 2. Many to one connection Notebook HDMI Extender TX sender 10 pcs HDMI output Power HDMI Extender HDMI display RX receiver HDMI Extender Notebook TX sender...
  • Seite 8 Q: Transmitter and receiver can't be connected with each other? 1) Please check if the wireless connection light on product blinks properly. 2) Restart the transmitter or receiver. 3) Reconnect the HDMI cable or use another HDMI cable and try again. 4) Please change the location of sender (TX) and receiver (RX) and make sure devices is within the signal coverage.

  • Seite 9: Specification

    Specification Product type Wireless HDMI Extender Switch System Feature Supports up to 10 transmitter (DS-55307) Max transmission rate 4.95Gbps Supported video 480p@60Hz, 576p@50Hz, 720p@50/60Hz, resolution 1080p@50/60Hz Supported audio formats LPCM HDMI connector Type A, Female, 19-pin Transmission distance 15~20 m indoor, 20~30 m outdoor Latency <220ms...
  • Seite 10 Storage temperature (-10°C ~ 70°C) -14°F ~ 94°F Relative humidity 0 ~ 90% RH (Non-condensing) Dimension TX: 38.92(W) x 88.75(D) x 15.26(H)mm RX: 85.58(W) x 138.11(D) x 19.18(H)mm Material Plastic Weight TX: 20g RX: 120g Color Black Disclaimer The product name and brand name may be registered trademark of related manufacturers.
  • Seite 11 Wireless HDMI Extender / Switch Set Bedienungsanleitung DS-55306 • DS-55307 (Sendeeinheit)

  • Seite 12: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise vor Installation und Betrieb aufmerksam durch: 1. Beachten Sie alle Warnungen und Hinweise zu diesem Gerät 2. Setzen Sie das Gerät nicht Regen, Feuchtigkeit, Dämpfen und Flüssigkeiten aus 3. Führen Sie keine Gegenstände in das Gerät ein. 4.

  • Seite 13: Ausstattungsdetails

    Sichtfeld oder offenem Bereich). Durch Verwendung einer Arbeitsfrequenz von ca. 5 GHz ist es gut gegen Störeinflüsse geschützt und unterstützt 1:1- oder n:1-Verbindungen. Sie können bis zu 10 Sendeeinheiten (DS-55307) mit dem Empfänger verbinden. Es ist eine ideale Lösung für Tagungs- oder Konferenzräume, Heimkinosysteme, Multimedia-Schulungssysteme usw.

  • Seite 14: Frequenzbereich Und Maximale Sendeleistung

    8. Wenn der Ausgangsstrom des HDMI-Anschlusses einer der Eingangsquellen größer als 500 mA ist, kann der Sender über diesen mit Strom versorgt werden. Wenn die Übertragung/Verbindung nicht stabil ist, nicht funktioniert oder die Ausgabe nicht flüssig erfolgt, schließen Sie das Micro-USB- Kabel an den Sender und den USB-Port Ihres PCs/Notebooks bzw.

  • Seite 15: Installationsanforderungen

    Installationsanforderungen 1. HDMI-Quellgerät (Notebook/PC, DVD-Player, Spielekonsole, Settop- Box usw.) 2. HDMI-Display/Monitor, Fernseher oder Projektor mit HDMI-Anschluss. Beschreibung des Bedienfelds 1. HDMI-Extender-Sendereinheit (TX) HDMI Eingang ① HDMI-Eingang Für den Anschluss eines HDMI-Ausgangsgerätes Die LED leuchtet, wenn eine HDMI-Eingabe Anzeige für erfolgt. Sie blinkt bei erfolgreicher Verbindung drahtlose ②...
  • Seite 16 HINWEIS: Dieses Gerät kann über das HDMI-Quellgerät (über den HDMI- Eingangsanschluss) direkt mit Strom versorgt werden. Wenn jedoch die Übertragung/Verbindung nicht stabil ist oder die Ausgabe nicht flüssig erfolgt, schließen Sie das Micro-USB-Kabel für die Stromversorgung an den 5-VDC-Anschluss an. 2.

  • Seite 17: Anweisungen Zum Verbinden

    Verbindungen 1. Punkt-zu-Punkt-Anschluss: HDMI-Ausgang Notebook HDMI- HDMI-Extender- Strom HDMI-Extender- Anzeigegerät Sender (TX) Empfänger (RX) 2. n:1-Verbindung Notebook HDMI-Extender- Sender (TX) 10 Stk. HDMI-Ausgang Strom HDMI-Extender- HDMI- Empfänger (RX) Anzeigegerät HDMI-Extender- Notebook Sender (TX) Anweisungen zum Verbinden 1. Schließen Sie den Sender an das Quellgerät an. 2.

  • Seite 18: Häufig Gestellte Fragen

    Hinweis: 1) Wenn das Funksignal durch Wände, Glas oder andere Hindernisse übertragen wird, kann es zu Signalverlusten kommen. Installieren Sie dieses Gerät in einer optimalen Umgebung mit wenigen Hindernissen. 2) Das Funksignal kann durch äußere Einflüsse, wie Mikrowellen, kabellose Mäuse und Tastaturen usw. beeinflusst werden. Häufig gestellte Fragen F: Sender und Empfänger können nicht miteinander verbunden werden? 1) Überprüfen Sie, ob am Produkt die LED-Anzeige für...

  • Seite 19: Spezifikation

    4) Entfernen Sie störende Funksignalquellen und verringern die Anzahl von Hindernissen auf dem Übertragungsweg. Spezifikation Produkttyp Drahtloses HDMI-Extender/Switchsystem Unterstützt bis zu 10 Sender Schlüsselmerkmale (DS-55307) Max. Übertragungsrate 4,95 Gbit/s Unterstützte 480p bei 60 Hz, 576p bei 50 Hz, Videoauflösungen 720p bei 50/60 Hz, 1080p bei 50/60 Hz Unterstützte Audioformate...
  • Seite 20 15 bis 20 m Übertragungsreichweite (eingeschränktes Sichtfeld)/ 20 bis 30 m (freies Sichtfeld) Stromversorgung des Senders (TX) über Spannung HDMI-Anschluss oder USB-Kabel, Empfänger (RX): 5 V/2 A Sender (TX) < 2,5 W, Leistungsaufnahme Empfänger (RX) < 6 W 1a (Kontaktentladung) Stufe 3 ESD-Schutz 1b (Luftspalt-Entladung) Stufe 3 Internationaler Standard: IEC61000-4-2...

  • Seite 21: Haftungsausschluss

    Haftungsausschluss Der Produkt- und Markenname sind eingetragene Warenzeichen der jeweiligen Eigentümer. ™ und ® wurden im Benutzerhandbuch möglicherweise weggelassen. Die Bilder im Benutzerhandbuch sind nur als Referenz gedacht und sie können sich möglicherweise geringfügig von den tatsächlichen Produkten unterscheiden. Wir behalten uns das Recht vor, Änderungen ohne weitere Ankündigung an einem hier beschriebenen Produkt oder System vorzunehmen, um die Zuverlässigkeit, die Funktion oder das Design zu verbessern.
  • Seite 22 Commutateur HDMI sans fil Mode d’emploi DS-55306 • DS-55307 (émetteur)

  • Seite 23: Consignes De Sécurité Importantes

    Consignes de sécurité importantes Lisez les consignes de sécurité ci-dessous avant l’installation et l’utilisation du produit : 1. Respectez tous les avertissements et instructions concernant cet appareil. 2. N’exposez pas l’appareil à la pluie, à l’humidité, à la vapeur et aux liquides.

  • Seite 24: Caractéristiques

    5 GHz et prend en charge des connexions point à point ou point à plusieurs points. Vous pouvez connecter au récepteur jusqu’à 10 émetteurs (DS-55307). C’est une solution parfaite pour les salles de réunion/conférence, les systèmes de divertissement à domicile, l’éducation multi-support, etc.

  • Seite 25: Contenu De L'emballage

    8. L’émetteur peut être alimenté par le port HDMI des sources d’entrée si le courant de sortie est supérieur à 500 mA Si la transmission/connexion n’est pas stable, ne fonctionne pas ou si la sortie n’est pas fluide, connectez le câble Micro USB à l’émetteur et au port USB de votre ordinateur portable/PC, ou à...
  • Seite 26 Conditions d’installation requises 1. Appareil source HDMI (ordinateur portable/PC, lecteur DVD, console de jeu, décodeur, etc.) 2. Écran/moniteur HDMI, téléviseur ou projecteur avec port HDMI. Description des Panneaux 1. Émetteur HDMI (TX) Entrée HDMI ① Entrée HDMI Connexion à une source HDMI Le témoin reste allumé...
  • Seite 27 REMARQUE : Cet appareil peut être alimenté directement par l’appareil source HDMI (équipé d’un port d’entrée HDMI). Toutefois, lorsque la transmission/connexion n’est pas stable ou que la sortie n’est pas fluide, connectez le câble Micro USB au port 5VDC. 2. Récepteur HDMI (RX) À...
  • Seite 28 Connexion 1. Connexion point à point : Sortie HDMI Ordinateur Écran HDMI Émetteur HDMI Récepteur portatif (TX) HDMI (RX) Alimentatio 4. Many to one connection Ordinateur portatif Émetteur HDMI (TX) 10 pièce Sortie HDMI Alimentation Récepteur Écran HDMI HDMI (RX) Émetteur HDMI Ordinateur (TX)
  • Seite 29 FAQ (questions fréquemment posées) Q : Impossible de connecter l’émetteur au récepteur ? 1) Vérifiez si le témoin de connexion sans fil du produit clignote correctement. 2) Redémarrez l’émetteur ou le récepteur. 3) Reconnectez le câble HDMI ou utilisez un autre câble HDMI et réessayez. 4) Changez l’emplacement de l’émetteur (TX) et du récepteur (RX) et assurez-vous que les appareils sont dans la plage de couverture du signal.

  • Seite 30: Spécification

    Spécification Type de produit Système de commutateur HDMI sans fil Prend en charge jusqu’à 10 émetteurs Caractéristiques (DS-55307) Vitesse de transmission 4,95Go/s maximale Résolutions vidéo prises 480p@60Hz, 576p@50Hz, 720p@50/60Hz, en charge 1080p@50/60Hz Formats audio pris en LPCM charge Connecteur HDMI...
  • Seite 31 Température de (0°C ~ 60°C) 32°F ~ 140°F fonctionnement Storage temperature (-10°C ~ 70°C) -14°F ~ 94°F Relative humidity 0~90% HR (sans condensation) Dimension Émetteur (TX) : 38,92(L) x 88,75(P) x 15,26(H)mm Récepteur (RX) : 85,58(L) x 138,11(P) x 19,18(H)mm Material Plastique Weight...
  • Seite 32 Switch estensione HDMI wireless, set Manuale d’uso DS-55306 • DS-55307 (unità trasmettitore)

  • Seite 33: Importanti Informazioni Sulla Sicurezza

    Importanti informazioni sulla sicurezza 1. Leggere attentamente le istruzioni per la sicurezza riportate qui sotto prima di installare e utilizzare il prodotto: 2. Osservare tutte le istruzioni e le avvertenze concernenti questo dispositivo. 3. Non esporre il dispositivo a pioggia, umidità, vapori o liquidi. 4.
  • Seite 34 Ha una forte capacità anti-interferenza con funzionamento alla frequenza operativa di 5 GHz e supporta connessione uno a uno o molti a uno. 2. È possibile collegare fino a 10 unità trasmettitore (DS-55307) al ricevitore. 3. È una soluzione perfetta per sale riunioni/conferenza, sistemi di intrattenimento domestico, formazioni multimediale ecc.
  • Seite 35 8. Il trasmettitore può essere alimentato mediante sorgenti di ingresso porta HDMI se la corrente di uscita è superiore a 500 mA Se la trasmissione/connessione non è stabile, non funziona o l'uscita non è fluente, collegare il cavo Micro USB al trasmettitore e alla porta USB del proprio notebook/PC o a un caricabatterie CC 5 V USB 9.

  • Seite 36: Requisiti Per L'installazione

    Requisiti per l'installazione 1. Dispositivo sorgente HDMI (Notebook/PC, lettore DVD, console di gioco, set top box, ecc.) 2. Display/monitor HDMI, TV o proiettore con porta HDMI Descrizione del pannelli 1. Unità trasmettitore estensione HDMI (TX) Ingresso HDMI ① Ingresso HDMI Collegamento con dispositivo sorgente HDMI Led resta acceso quando c'è...
  • Seite 37 NOTA: Questo dispositivo può essere alimentato dal dispositivo sorgente HDMI direttamente (con porta di ingresso HDMI). Tuttavia, quando la trasmissione/connessione non è stabile, o l'uscita non è fluente, collegare il cavo Micro USB alla porta CC 5 V per alimentazione. 2.
  • Seite 38 Collegamento 1. Connessione point-to-point: Uscita HDMI Notebook Display HDMI Trasmettitore TX Ricevitore RX estensione HDMI estensione HDMI Alimentazione Connessione tanti a uno Notebook Trasmettitore TX estensione HDMI 10 pz Uscita HDMI Alimentazione Ricevitore RX Display HDMI estensione HDMI Trasmettitore TX Notebook estensione HDMI Istruzioni per la connessione...
  • Seite 39 D: Trasmettitore e ricevitore non riescono a collegarsi l'uno con l'altro? 1. Verificare se la spia di connessione wireless sul prodotto lampeggia correttamente. 2. Riavviare il trasmettitore o ricevitore. 3. Ricollegare il cavo HDMI o usare un altro cavo HDMI e riprovare. 4.
  • Seite 40 Specifiche Tipo di prodotto Sistema switch estensione HDMI wireless Supporta fino a 10 trasmettitori Caratteristiche (DS-55307) Massima velocità di 4,95 Gbps trasmissione Risoluzioni video 480p@60Hz, 576p@50Hz, 720p@50/60Hz, supportate 1080p@50/60Hz Formati audio LPCM supportati Connettori HDMI Tipo A, femmina, 19 piedini...

  • Seite 41: Dichiarazione Di Non Responsabilità

    Storage temperature (-10 °C ~ 70 °C) -14 °F ~ 94 °F Relative humidity 0-90% RH (senza condensa) Dimension TX: 38,92(L) x 88,75(P) x 15,26(A) mm RX: 85,58(L) x 138,11(P) x 19,18(A) mm Material Plastica Weight TX: 20 g RX: 120 g Color nero Dichiarazione di non responsabilità...
  • Seite 42 Kit conmutador extensor inalámbrico HDMI Manual DS-55306 • DS-55307 (unidad emisora)

  • Seite 43: Aviso Importante De Seguridad

    Aviso importante de seguridad Por favor, lea las instrucciones de seguridad detenidamente antes de instalar y usar: 1. Tenga en cuenta las advertencias e indicaciones sobre este dispositivo. 2. No exponga el dispositivo a la lluvia, humedad, vapores ni líquidos 3.
  • Seite 44 Introducción El kit conmutador extensor inalámbrico HDMI incluye una unidad emisora y otra receptora. Le permite transmitir y extender señales HDMI de forma inalámbrica 15 - 20 m (con un campo visual restringido, obstáculos como paredes, etc.) y 20 - 30 m (con campo visual despejado, campo abierto). Tiene una elevada capacidad anti-interferencias gracias a su frecuencia de funcionamiento de 5 GHz y admite conexiones punto a punto o multipunto a punto.

  • Seite 45: Contenido Del Paquete

    8. El transmisor puede alimentarse mediante el puerto de entrada de fuentes HDMI si la intensidad de corriente es superior a 500 mA Si la transmisión/conexión no es estable, no funciona o la salida no es continua, conecte el cable Micro USB al transmisor y al puerto USB de su portátil/PC o a un cargador DC 5 V USB 9.
  • Seite 46 Requisitos de instalación 1. Dispositivo de origen HDMI (portátil/PC, reproductor de DVD, consola de juegos, decodificador, etc.) 2. Monitor/pantalla HDMI, TV o proyector con puerto HDMI. Descripción del Panel 1. Unidad emisora del extensor HDMI Entrada HDMI ① Entrada HDMI Sirve para conectar el dispositivo fuente HDMI El LED permanece encendido si hay entrada Indicador de...
  • Seite 47 NOTA: Este dispositivo puede alimentarse directamente desde un dispositivo fuente HDMI (con puerto de entrada HDMI). No obstante, si la transmisión/conexión no es estable o la salida no es continua, conecte el cable Micro al puerto DC 5 V para suministrar corriente. 1.
  • Seite 48 Conexión 1. Conexión punto a punto: Salida HDMI Ordenador Pantalla Emisor TX del Receptor RX del Portátil HDMI extensor HDMI extensor HDMI Alimentación Conexión multipunto a punto Ordenador Portátil Emisor TX del extensor HDMI 10 ud. Salida HDMI Alimentación Receptor RX del Pantalla extensor HDMI HDMI...

  • Seite 49: Preguntas Frecuentes

    Preguntas frecuentes P: ¿El transmisor y el receptor no pueden conectarse entre si? 1. Compruebe si la luz de conexión inalámbrica del producto se ilumina adecuadamente. 2. Reinicie el transmisor o el receptor. 3. Reconecte el cable HDMI o utilice otro cable HDMI y vuelva a intentarlo.
  • Seite 50 Specifiche Sistema conmutador extensor inalámbrico Tipo de producto HDMI Características Admite hasta 10 transmisores (DS-55307) Velocidad de 4,95 Gbps transmisión máxima Resoluciones de 480p@60 Hz, 576p@50 Hz, 720p@50/60 Hz, vídeo compatibles 1080p@50/60 Hz Formatos de audio PCM LINEAL compatibles Conector HDMI...
  • Seite 51 descargas 1b (descarga de entrehierro); nivel 3 electrostáticas Norma internacional: IEC61000-4-2 Temperatura de (0 °C - 60 °C) 32 °F - 140 °F funcionamiento Temperatura de (-10 °C - 70 °C) -14 °F - 94 °F almacenamiento Humedad relativa 0~90% RH (sin condensación) TX: 38,92 (An) x 88,75 (Pr) x 15,26 (Al) mm Medidas RX: 85,58 (An) x 138,11 (Pr) x 19,18 (Al) mm...
  • Seite 52 Bezprzewodowy przełącznik przedłużający HDMI (zestaw) Instrukcja obsługi DS-55306 • DS-55307 (nadajnik)

  • Seite 53: Ważne Zalecenia Dotyczące Bezpieczeństwa

    Ważne zalecenia dotyczące bezpieczeństwa Przed instalacją i obsługą urządzenia należy dokładnie zapoznać się z poniższymi zaleceniami dotyczącymi bezpieczeństwa: 1. Należy przestrzegać wszystkich ostrzeżeń i wskazówek dotyczących tego urządzenia 2. Nie wystawiać urządzenia na działanie deszczu, wilgoci, oparów lub płynów 3. Nie wkładać żadnych przedmiotów do urządzenia. 4.
  • Seite 54 20–30 m (w przypadku braku przeszkód). Urządzenie jest odporne na zakłócenia transmisji dzięki wykorzystaniu pasma 5 GHz. Obsługuje też połączenie z jednym lub wieloma urządzeniami. Do jednego odbiornika można podłączyć do 10 nadajników (DS-55307). Jest to idealne rozwiązanie do sal konferencyjnych, systemów kina domowego, edukacji multimedialnej itd.

  • Seite 55: Zawartość Opakowania

    8. Nadajnik może być zasilany przez port HDMI źródła wejściowego, jeżeli natężenie prądu wyjściowego jest wyższe niż 500 mA. Jeżeli transmisja/połączenie nie są stabilne, nie działają lub występują zakłócenia, należy podłączyć kabel micro USB do nadajnika oraz do portu USB komputera przenośnego/stacjonarnego lub ładowarki USB DC 5 V.
  • Seite 56 Wymagania instalacyjne 1. Urządzenie źródłowe HDMI (komputer przenośny/stacjonarny, odtwarzacz DVD, konsola, dekoder itd.) 2. Wyświetlacz/monitor HDMI, telewizor lub projektor z portem HDMI. Opis Paneli 1. Nadajnik przedłużacza HDMI EXTENDER Wejście HDMI Do połączenia z urządzeniem źródłowym ① Wejście HDMI HDMI Wskaźnik LED świeci, gdy urządzenie odbiera Wskaźnik połączeń...
  • Seite 57 UWAGA: Urządzenie może być zasilane bezpośrednio przez urządzenie źródłowe HDMI (przez port HDMI). Jeżeli jednak transmisja/połączenie nie są stabilne lub występują zakłócenia, należy podłączyć kabel micro USB do portu DC 5 V, a drugi jego koniec do zasilacza DC. 2. Odbiornik przedłużacza HDMI ①...
  • Seite 58 Podłączanie 1. Połączenie typu urządzenie z urządzeniem: Wyjście HDMI Laptop Wyświetlacz ze Nadajnik Odbiornik złączem HDMI przedłużacza HDMI przedłużacza HDMI Zasilanie Conexión multipunto a punto Laptop Nadajnik przedłużacza HDMI 10 szt. Wyjście HDMI Zasilanie Odbiornik Wyświetlacz ze przedłużacza HDMI złączem HDMI Nadajnik Laptop przedłużacza HDMI...

  • Seite 59: Często Zadawane Pytania

    Często zadawane pytania P: Co zrobić, jeżeli nie można ustanowić połączenia między nadajnikiem i odbiornikiem? 1) Sprawdź, czy wskaźnik połączenia bezprzewodowego na urządzeniu miga. 2) Ponownie uruchom nadajnik lub odbiornik. 3) Ponownie podłącz kabel HDMI lub użyj innego kabla HDMI i ponów próbę.
  • Seite 60 Specyfikacja Bezprzewodowy przełącznik przedłużający Typ produktu HDMI Właściwości Obsługa do 10 nadajników (DS-55307) Maksymalna szybkość 4,95 Gb/s transmisji danych 480p przy częstotliwości 60 Hz, 576p przy Obsługiwane częstotliwości 50 Hz, 720p przy częstotliwości rozdzielczości wideo 50/60 Hz, 1080p przy częstotliwości 50/60 Hz Obsługiwane formaty...
  • Seite 61 Temperatura robocza (od 0°C do 60°C) od 32°F do 140°F Temperatura (od -10°C do 70°C) od -14°F do 94°F składowania Typ produktu 0~90% wilg. wzgl. (bez kondensacji) Nadajnik: Właściwości 38,92 (szer.) x 88,75 (gł.) x 15,26 (wys.) mm RX: 85,58 (szer.) x 138,11 (gł.) x 19,18 (wys.) mm Maksymalna szybkość...
  • Seite 62 Kablosuz HDMI Menzil Genişletici Seti Kullanıcı Kılavuzu DS-55306 • 55307 (gönderici birim)
  • Seite 63 Önemli Güvenlik Notu Kurulum işleminden ve kullanmadan önce lütfen aşağıdaki güvenlik talimatlarını dikkatli şekilde okuyun: 1. Bu cihazla ilgili tüm uyarı ve notları dikkate alın. 2. Cihazı yağmura, neme, buhara ve sıvılara maruz bırakmayın 3. Cihaza herhangi bir nesne sokmayın. 4.
  • Seite 64 5 GHz çalışma frekansında çalışarak güçlü bir parazit önleme kabiliyetine sahiptir ve birden bire veya çoktan bire bağlantıyı destekler. Alıcıya 10 adede kadar gönderici birim (DS-55307) bağlayabilirsiniz. Toplantı/konferans odaları, ev eğlence sistemleri, multi medyalı eğitim vb. için kusursuz bir çözümdür.

  • Seite 65: Paket İçeriği

    8. Çıkış akımı 500 mA'dan yüksekse aktarıcıya, giriş kaynaklarının HDMI portu tarafından güç sağlanır Aktarım/Bağlantı sabit değilse, çalışmıyorsa ya da çıkış akıcı değilse lütfen aktarıcıya ve dizüstü/masaüstü bilgisayarınızın USB portuna veya bir DC 5 V USB şarj cihazına Mikro USB kablosunu takın. 9.
  • Seite 66 Kurulum Gereksinimleri 1. HDMI kaynak cihaz (Dizüstü bilgisayar/PC, DVD oynatıcı, oyun konsolu, set üstü kutucu vb.) 2. HDMI ekran/monitör, HDMI portlu TV veya projektör. Panel Açıklamaları 1. HDMI Menzil Genişletici gönderici (TX) ünitesi HDMI girişi ① HDMI girişi HDMI kaynak cihaza bağlanır HDMI girişi olduğu zaman LED yanar, Kablosuz bağlantı...
  • Seite 67 NOT: Bu cihaza, HDMI kaynak cihazından (HDMI giriş portuna sahip) doğrudan güç sağlanabilir. Ancak, aktarım/bağlantı sabit değilse veya çıkış akıcı değilse lütfen güç beslemesi için Micro USB kablosunu DC 5 V portuna bağlayın. 2. HDMI Menzil Genişletici RX alıcı ① Güç girişi DC 5 V/2 A güç...
  • Seite 68 Bağlantı 1. Noktadan Noktaya bağlantı: HDMI çıkışı Dizüstü HDMI ekran HDMI Menzil Güç HDMI Menzil Bilgisayar Genişletici TX gönderici Genişletici RX alıcı Conexión multipunto a punto Dizüstü Bilgisayar HDMI Menzil Genişletici TX gönderici 10 adet HDMI çıkışı Güç HDMI Menzil HDMI ekran Genişletici RX alıcı...
  • Seite 69 S: Aktarıcı ve alıcı birbiriyle bağlantı kuramıyor mu? 1) Lütfen ürün üzerindeki kablosuz bağlantı ışığının düzgün şekilde yanıp söndüğünü kontrol edin. 2) Aktarıcıyı ve alıcıyı yeniden başlatın. 3) HDMI kablosunu tekrar bağlayın veya başka bir HDMI kablosu kullanın ve tekrar deneyin. 4) Lütfen gönderici (TX) ve alıcının (RX) konumunu değiştirin ve cihazların sinyal kapsamı...
  • Seite 70 Özellikler Kablosuz HDMI Menzil Genişletici Switch Ütün tipi Sistemi Özellik 10 aktarıcıya (DS-55307) kadar destekler Maks. aktarım hızı 4,95 Gbps Desteklenen video 480p@60 Hz, 576p@50 Hz, çözünürlüğü 720p@50/60 Hz, 1080p@50/60 Hz Desteklenen ses LPCM biçimleri HDMI konektörü Type A, Dişi, 19-pin Aktarma mesafesi 15~20 m iç...

  • Seite 71: Sorumluluk Reddi

    Saklama sıcaklığı (-10°C ~ 70°C) -14°F ~ 94°F Bağıl Nem %0~%90 RH (yoğunlaşmayan) Verici: 38,92(E) x 88,75(D) x 15,26(Y) mm Boyut Alıcı: 85,58(E) x 138,11(D) x 19,18(Y) mm Malzeme Plastik Verici: 20 g Ağırlık Alıcı: 120 g Renk Siyah Sorumluluk reddi Ürün ve marka adı, ilgili üreticinin tescilli ticari markası...
