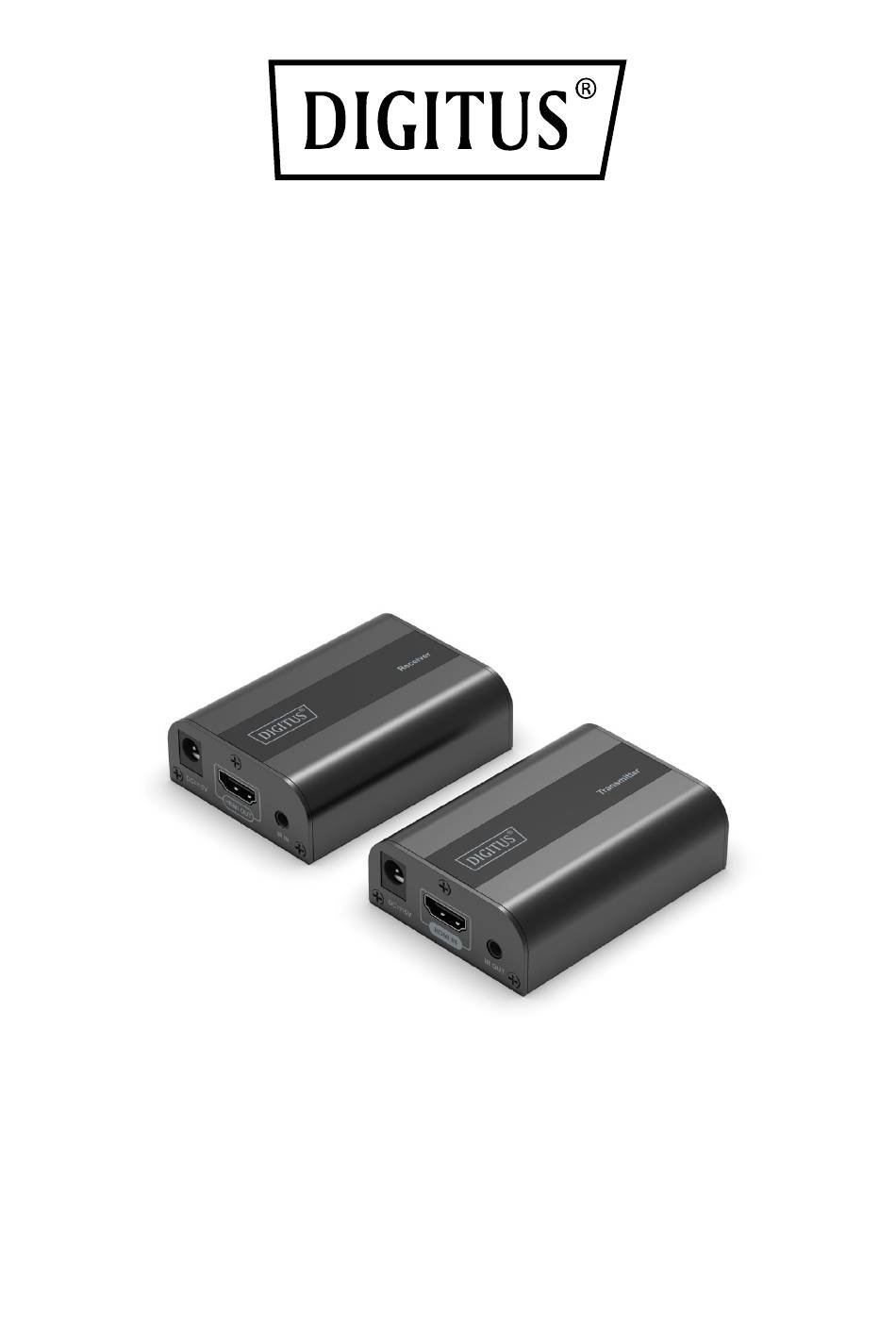

- Seite 1 4K HDMI Extender Set, 4K/60Hz Kurzanleitung zur Installation DS-55204 Rev.3...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht Einleitung ................3 Produktmerkmale ..............3 Verpackungsinhalt ............... 3 Technische Daten ..............4 Beschreibung Bedienfeld/Anschlüsse ......... 6 Verbindungen ..............7 Anforderungen an die Installation ........8 Fehlersuche ................9 Wichtige Sicherheitsanweisungen: Verwechseln Sie vor der Installation nicht den HDMI-zu- RJ45-Sender und den RJ45-zu-HDMI-Empfänger. -
Seite 3: Einleitung
1. Einleitung Das Digitus 4K Extender Set, 4K2K/60Hz bietet eine Externderlösung bis 60 m für allerhöchste Ansprüche - sowohl für hochauflösende Grafikdarstellung als auch für absolut flüssige Videowiedergabe. Es überträgt digitale 4K2K/60Hz Video- und Audio-Signale auf eine maximale Länge von bis zu 30 m. -
Seite 4: Technische Daten
4. Technische Daten Element Beschreibung Modell DS-55204 HDMI2.0 Extender Produkttyp über CAT 6 HDMI2.0 Extender Funktion über CAT 6, 30 m Eigenschaften mit 4K bei 60 Hz, 60 m mit 4K bei 30 Hz, keine Latenz Max. Übertragungsrate 18 Gbit/s... - Seite 5 TMDS-Signalein- und - 0,5 bis 1,5 Vp-p ausgang (TMDS) DDC-Signalein- und - 5Vp-p(TTL) ausgang Spannung DC5V/1A Stromversorg Steckerne Leistungsaufna Sender < 2,5 W tzteil Empfänger < 3 W (Kontaktentladung) Stufe 3 1b (Luftspalt- Schutzklasse ESD-Schutz Entladung) Stufe 3 Internationale Norm IEC61000-4-2 Betriebstemperatur 0 °C bis 50 °C Lagertemperatur...
-
Seite 6: Beschreibung Bedienfeld/Anschlüsse
MTBF (mittlere störungsfreie Zeit) >30.000 Stunden 2x Steckernetzteil 5 V/1 A 1x IR-Sender Zubehör 1x IR-Empfänger 1x Benutzerhandbuch 5. Beschreibung Bedienfeld/Anschlüsse Sender (TX) ① Reset-Taste Zu Neustart des Senders drücken RJ45-Signalausgang Gibt das verschlüsselte HDMI- ② Signal aus Betriebsanzeige Die LED-Anzeige leuchtet beim ③... -
Seite 7: Verbindungen
Empfänger (RX) Reset-Taste Zu Neustart des Senders drücken ① ② RJ45-Signaleingang Eingang für das verschlüsselte HDMI-Signal ③ Betriebsanzeige Die LED-Anzeige leuchtet beim Einschalten auf ④ DC 5 V-Eingang Anschluss für das Steckernetzteil HDMI-Signalausgang Anschluss an das Anzeigegerät ⑤ ⑥ IR-Signaleingang Anschluss des Verlängerungskabels für den IR-Empfänger 6. -
Seite 8: Anweisungen Zum Verbinden
6.1 Anweisungen zum Verbinden • Verbinden Sie das Quellgerät mit dem Sender (TX) und das Anzeigegerät mit dem Empfänger (RX) über HDMI-Kabel. Verbinden Sie Sender (TX) und Empfänger (RX) über ein • Netzwerkkabel (CAT 6, CAT 6a oder CAT 7). Schließen Sie die Steckernetzteile an und dieser HDMI- •... -
Seite 9: Fehlersuche
8. Fehlersuche Probleme Ursache Lösung Keine Möglicherweise Bitte prüfen Sie, ob Stromversorgung/ ist das Netzteil das Netzteil richtig nicht richtig angeschlossen ist alle LED´s aus angeschlossen und die oder es wird ein Ausgangsspannung falscher den empfohlenen Netzadapter Werten entspricht. verwendet. Kein Ton oder Vielleicht ist die Bitte überprüfen Sie,... - Seite 10 ausreichend anderes HDMI 2.0 genug oder die Standard-HDMI- Verbindung ist Kabel oder UTP- nicht stabil. Kabel (CAT6 oder höher wird empfohlen), um das Problem zu lösen. Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen.
