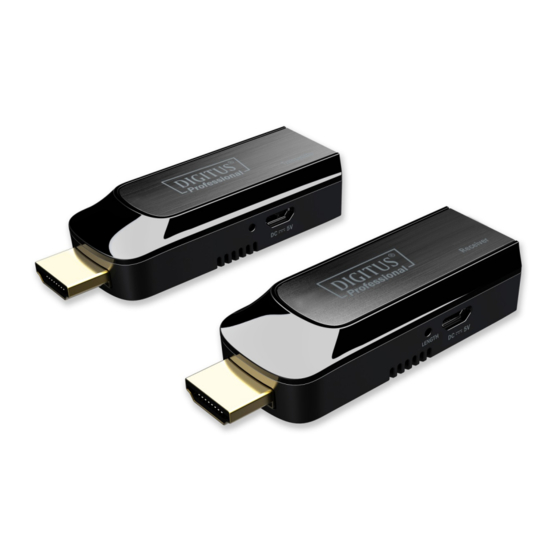

Mini HDMI Extender, Full HD
Benutzerhandbuch
DS-55203
Produkteinführung
Dieser HDMI-Extender verfügt über einen Sender(TX) und einem Empfänger (RX), die
paarweise arbeiten. Er ermöglicht die Übertragung und Erweiterung von
unkomprimierten Full HD 1080p HDMI-Signalen bei 60 Hz über CAT6/6A/7
Netzwerkkabel. Die Übertragungsentfernung beträgt bis zu 50 Meter mit Null Latenz.
Dieses Produkt ist ideal für AV-Übertragungen bei Anwendungen für
HD-Konferenzsysteme, HD-Videoaufnahmen, HD-Multimedia-Schulungssysteme,
Home Entertainment und Signage usw. geeignet.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Digitus DS-55203

Inhaltszusammenfassung für Digitus DS-55203

  • Seite 1 Mini HDMI Extender, Full HD Benutzerhandbuch DS-55203 Produkteinführung Dieser HDMI-Extender verfügt über einen Sender(TX) und einem Empfänger (RX), die paarweise arbeiten. Er ermöglicht die Übertragung und Erweiterung von unkomprimierten Full HD 1080p HDMI-Signalen bei 60 Hz über CAT6/6A/7 Netzwerkkabel. Die Übertragungsentfernung beträgt bis zu 50 Meter mit Null Latenz.

  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bitte lesen Sie vor Installation und Inbetriebnahme nachstehende Sicherheitsanweisungen sorgfältig durch: 1. Vertauschen Sie nicht den Sender (TX) und den Empfänger (RX), bevor Sie mit der Installation beginnen. 2. Stecken die Geräts während des Betriebs nicht an- und ab. 3.

  • Seite 3: Technische Daten

    Technische Daten Element Beschreibung Modell DS-55203 HDMI-Version HDMI1.3 HDCP-Version HDCP1.2 480i bei 60 Hz, 480p bei 60 Hz, Unterstützte 576i bei 50 Hz, 576p bei 50 Hz, Videoauflösungen 720p bei 50/60 Hz, 1080i bei 50/60 Hz, 1080p 50/60 Hz Unterstützte Audioformate...

  • Seite 4: Anforderungen An Die Installation

    Anforderungen an die Installation HDMI-Ausgangsgeräte (Computer-Grafikkarte, DVD, PS3, HD-Überwachungstechnik usw.) HDMI-Anzeigegeräte wie SDTV, HDTV oder Projektor mit HDMI-Anschluss. UTP/STP CAT6/6A/7-Kabel gemäß der Norm IEEE-568 B. Beschreibung des Bedienfelds 1. Sender (TX)  RJ45-Signalausgang Gibt das verschlüsselte HDMI-Signal aus  HDMI-Eingang Anschluss an das Quellgerät ...

  • Seite 5: Installation Und Anschluss

    Anmerkungen: Sie können die Taste „LENGTH“ drücken, um die Übertragungsentfernung dieses Geräts automatisch oder manuell anzupassen. Wenn Sie beim Einschalten diese Taste nicht drücken, dann funktioniert das Gerät wegen der Speicherfunktion wie beim letzten Betrieb. Wenn Sie beim Einschalten diese Taste drücken, passt das Gerät bei den ersten „zweimaligen“...
  • Seite 6 B. Verbindung USB-Kabel HDMI IN (HDMI-Eingang) Sender Empfänger HDMI-Kabel CAT6 HDMI-Anzeigegerät C. Anweisung für die Verbindung  Schließen Sie den Sender (TX) direkt an dem HDMI-Ausgangsanschluss des Quellgeräts und den Empfänger (RX) direkt an dem HDMI-Eingangsanschluss des Anzeigegeräts an.  Verbinden Sie Sender (TX) und Empfänger (RX) mit den Netzwerkkabeln (CAT6, CAT6A oder CAT7).
  • Seite 7 Haftungsausschluss Der Produkt- und Markenname sind eingetragene Warenzeichen der jeweiligen Eigentümer. TM und ® wurden im Benutzerhandbuch möglicherweise weggelassen. Die Bilder im Benutzerhandbuch sind nur als Referenz gedacht und sie können sich möglicherweise geringfügig von den tatsächlichen Produkten unterscheiden. Wir behalten uns das Recht vor, Änderungen ohne weitere Ankündigung an einem beschrieben Produkt oder System vorzunehmen, um die Zuverlässigkeit, die Funktion oder das Design zu verbessern.
