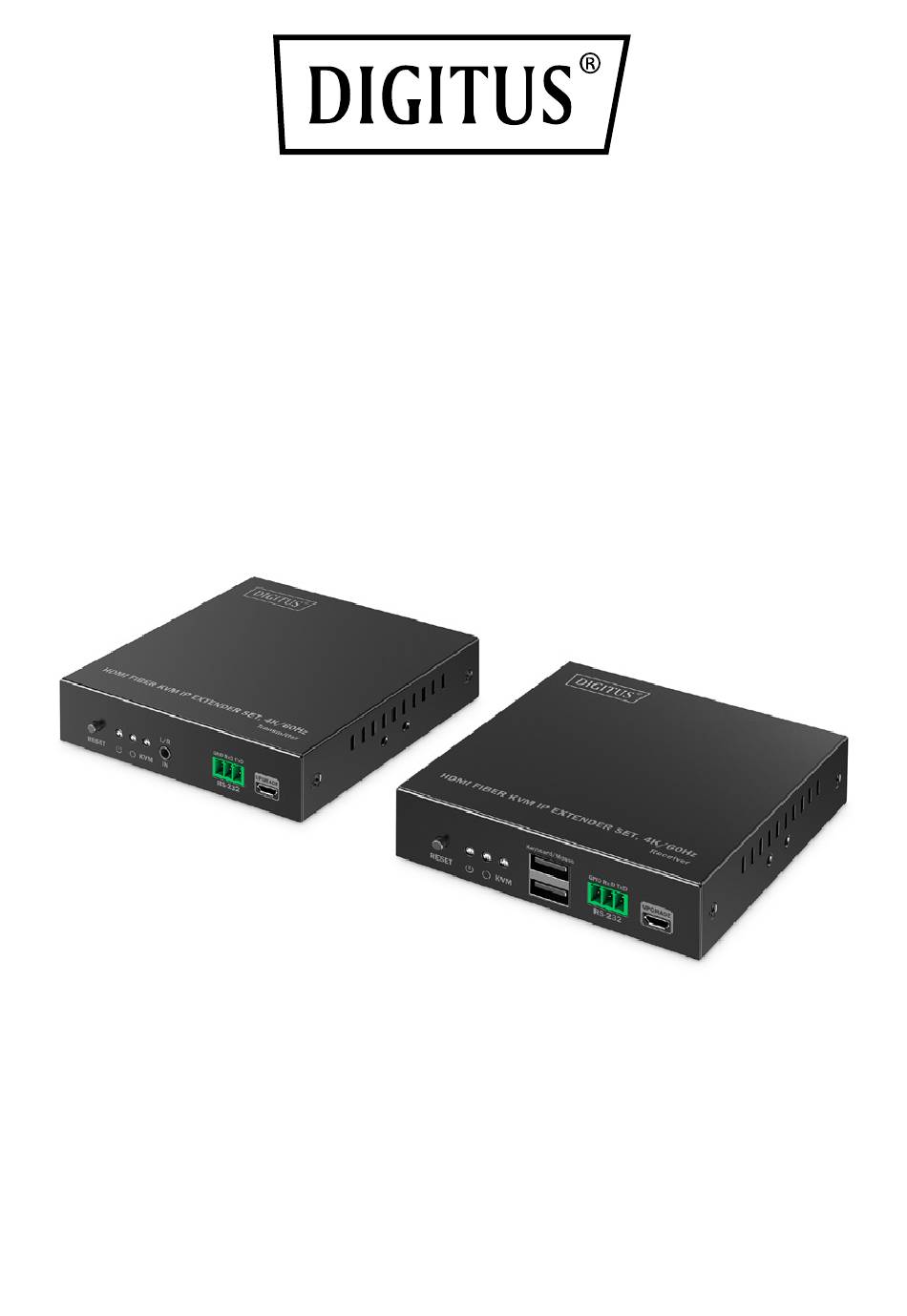

- Seite 1 HDMI Glasfaser KVM IP Extender Set, 4K/60Hz Installation & Bedienung DS-55348, DS-55349...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht 1. Einführung ..............3 2. Hauptmerkmale ............5 3. Spezifikation .............. 6 4. Packungsinhalt (DS-55348) ......... 8 5. Schnittstellen ............. 9 5.1 Sender (TX) .............. 9 5.2 Empfänger (RX) ............11 6. Anforderungen an die Installation ......13 7. Wandmontage ............14 8. -
Seite 3: Einführung
Stellen Sie das Gerät nicht in der Nähe oder über einem • Heizkörper oder einem Wärmespeicher auf, und setzen Sie es nicht direktem Sonnenlicht aus. Das Gerät sollte nur von einem qualifizierten Techniker • repariert werden. Wenn Sie ein Netzteil eines Drittanbieters verwenden, •... - Seite 4 zusätzlichen Empfängern (RX) erweitert werden, wobei zusätzliche Empfängereinheiten separat erhältlich sind (Modell: DS-55349). Das System ist kompatibel mit LC- und SC SFP-Modulen, wobei die entsprechenden SFP-Module separat erhältlich sind (LC Singlemode (SM): DN-81002, LC Multimode (MM): DN-81000). Die Möglichkeit, sowohl Singlemode- als auch Multimode-Glasfaserkabel zu verwenden, gewährleistet ein hohes Maß...
-
Seite 5: Hauptmerkmale
2. Hauptmerkmale Große Reichweite: AV-Signalübertragung über • Lichtwellenleiter - Singlemode bis zu 40 km, Multimode bis zu 300 m - Punkt-zu-Punkt-Verbindung Erweiterbar über IP: Unterstützung von bis zu • 253 Empfängern (Displays) - Punkt-zu-Multipunkt- Verbindung Flexibel & leistungsstark über IP: Nutzung der •... -
Seite 6: Spezifikation
3. Spezifikationen Artikel Sender Empfänger Video Eingangsschnittstelle 1x HDMI 1x SFP 1x HDMI Output-Schnittstelle 1x HDMI 1x SFP HDMI-Länge Maximal 5 m Maximal 5 m Maximale Video- 18 Gbit/s übertragungsrate HDMI 2.0 Kompatibilität HDCP 1.4 / HDCP 2.2 3840x2160@24/30/50/60Hz, 1080p@50/60Hz, 720p@50/60Hz, Auflösungen 1920x1200@60Hz,... - Seite 7 Audio 1x HDMI Eingänge 1x 3,5 mm 1x SFP 1x HDMI Ausgänge 1x SFP 1x 3,5 mm L/R HDMI-Ausgang LPCM 2.0 3. 5 mm L/R- Ausgang Befehlssignal Standardmäßige Baudrate: RS-232 115200 (GND/RXD/TXD) Unterstützt: 2400, 4800, 9600, 19200, 38400, 57600, 115200 Strom Stromversorgung DC 5V/2A...
-
Seite 8: Packungsinhalt (Ds-55348)
ESD-Schutz 1a Kontaktentladung Stufe 2 (±4KV) 1b Luftentladung Stufe 3 (±8KV) Schutz Umsetzung der Norm: IEC61000-4-2 Blitzschutz, Überspannungsschutz 4. Packungsinhalt (DS-55348) 1x Sendeeinheit • 1x Empfangsgerät • 2x Netzadapter, EU-Stecker (DC 5V/2A, 1,2 m) • • 1x USB-Kabel (1,2 m) 1x Montagematerial (Wandhalterungen, Schrauben) •... -
Seite 9: Schnittstellen
5. Schnittstellen 5.1 Sender (TX) Drücken, um das Gerät neu zu Zurücksetzen starten Die Anzeige leuchtet auf, Betriebsanzeige wenn das Gerät eingeschaltet (blau) wird. - Seite 10 Licht aus: Der Sender und der Empfänger haben keine Verbindung hergestellt Langsames Blinken: Sender und Empfänger sind verbunden, aber keine Videodatenübertragung Statusanzeige (Gigabit Ethernet) (orange) Schnelles Blinken: Sender und Empfänger sind verbunden, aber keine Videodatenübertragung (100M Ethernet) ...
-
Seite 11: Empfänger (Rx)
Anschluss an den Computer USB-A-Anschluss mit USB-Kabel Verbindung mit HDMI- HDMI-Eingang Quellgerät Verbindung mit lokalem HDMI-Ausgang HDMI-Anzeigegerät SFP-Signalausgang Einsetzen des SFP-Moduls 5.2 Empfänger (RX) - Seite 12 Drücken, um das Gerät neu zu Zurücksetzen starten Betriebsanzeige Die Anzeige leuchtet auf, wenn (blau) das Gerät eingeschaltet wird. Licht aus: Der Sender und der Empfänger haben keine Verbindung hergestellt Langsames Blinken: Sender und Empfänger sind verbunden, aber keine Videodatenübertragung Statusanzeige (Gigabit Ethernet)
-
Seite 13: Anforderungen An Die Installation
Micro-USB- Wird für die Aktualisierung der Anschluss Firmware verwendet SFP- Einsetzen des SFP-Moduls Signalausgang Anschluss an die Audioquelle L/R OUT mit einem 3,5-mm-Stereo- Audiokabel HDMI-Ausgang Verbindung mit HDMI-Display Anschluss an DC5V/2A- DC 5V Netzadapter 6. Anforderungen an die Installation Artikel Beschreibung Anforderung Signalquelle... -
Seite 14: Wandmontage
7. Wandmontage Anmerkung: Wählen Sie die Position für die Wandmontage und befestigen Sie die Befestigungsösen gemäß der Abbildung am Gerät. 8. Installationsverfahren 8.1 Anschlussdiagramme 8.1.1 Punkt-zu-Punkt Verbindung... -
Seite 15: Punk-Zu-Multipunkt ( Über Netzwerk-Switch)
8.1.2 Punk-zu-Multipunkt ( über Netzwerk-Switch) 8.1.3 Kaskadierung (über Netzwerk-Switch) -
Seite 16: Anschlusshinweise
Anmerkung Es wird empfohlen, für die LAN-Übertragung Gigabit- Switches (1000 Mbit/s) zu verwenden, und 100-Mbit/s- Switches sollten bei der Kaskadierung nicht mit Gigabit- Switches gemischt werden. 8.2 Anschlusshinweise 1. Schließen Sie das Quellgerät mit einem HDMI-Kabel an den HDMI IN-Anschluss des Senders an und verbinden Sie den HDMI OUT-Anschluss des Empfängers mit einem weiteren HDMI-Kabel mit dem Anzeigegerät. - Seite 17 5. Wenn Sie zusätzliche Audioquellen über den Receiver ausgeben oder nur L/R-Stereo-Audio verlängern möchten, schließen Sie den L/R OUT-Anschluss des Receivers mit einem 3,5-mm-Stereo-Audiokabel an das Audiogerät an. ⋅ Wenn der HDMI IN-Anschluss des Senders angeschlossen ist und der L/R IN-Anschluss nicht angeschlossen ist, kann die HDMI-Audioquelle gleichzeitig über die HDMI OUT- und L/R OUT- Anschlüsse des Empfängers ausgegeben werden.
-
Seite 18: Rs-232-Funktion
8.3 RS-232-Funktion 8.3.1 Baudrate Verschiedene Kodierungsmechanismen können nicht gemischt werden, die Baudrate des RS-232-Anschlusses dieses Senders und Empfängers beträgt 2400, 4800, 9600, 19200, 38400, 57600, 115200. 8.3.2 Reihenfolge der Zeilen Vergewissern Sie sich, dass die serielle RS-232-Leitung fest angeschlossen ist, und dass die serielle Datenleitung wie folgt korrekt angeschlossen ist: Wenn die serielle RS-232-Verbindung nicht funktioniert, versuchen Sie bitte, die Reihenfolge der TXD- und RXD-... -
Seite 19: Baudrate Einstellen
8.3.4 Baudrate einstellen Beispiel: Die Baudrate des Produkts ist 9600 und die Baudrate des Testtools für die serielle Schnittstelle ist 115200. Zu diesem Zeitpunkt muss die Baudrate des Testtools für die serielle Schnittstelle auf 9600 eingestellt werden, was mit dem Produkt übereinstimmt, und dann geben Sie den gewünschten Befehl "Bset:19200"... - Seite 20 F: Warum ist das Ausgabebild instabil? 1) Prüfen Sie, ob die Länge des Glasfaserkabels innerhalb des angegebenen Bereichs liegt. 2) Die empfohlene Länge des HDMI-Kabels beträgt ≤ 5 Meter. 3) Drücken Sie die "Reset"-Taste auf den TX- und RX- Panels, um neu zu starten und die Verbindung wiederherzustellen.
