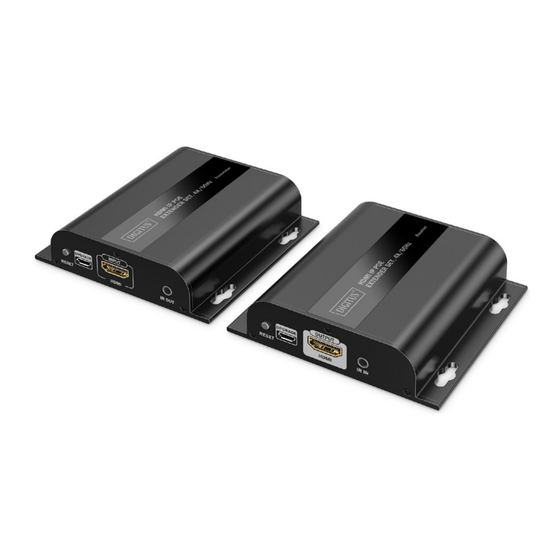

- Seite 1 HDMI IP POE Extender-Set, 4K/60Hz Installation & Bedienung DS-55353, DS-55354...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht 1. Einführung ..............3 2. Hauptmerkmale ............4 3. Verpackungsinhalt (DS-55353) ........5 4. Spezifikation .............. 5 5. Schnittstellen ............. 8 5.1 Sender (TX) .............. 8 5.2 Empfänger (RX) ............10 6. Anforderungen an die Installation ......11 7. Installationsverfahren ..........11 7.1 Wie man ein CAT6-Netzwerkkabel herstellt ... -
Seite 3: Einführung
Unterstützt den internationalen Standard IEEE802.3af • für POE-Switches und ist mit diesem konform. Die maximale Wattzahl des Senders oder Empfängers beträgt 10W. 1. Einführung Das HDMI IP Extender Set, 4K/60Hz ermöglicht die Übertragung von HDMI-AV-Signalen in ultrahochauflösender 4K-Qualität (4096x2160p bei 60Hz) über große Entfernungen von bis zu 200 Metern - dank der leistungsstarken Punkt-zu- Punkt-Verbindung über ein CAT6-Netzwerkkabel oder höher. -
Seite 4: Hauptmerkmale
Ein weiteres praktisches Merkmal ist die integrierte IR- Schnittstelle, die eine Fernsteuerung der Eingangsquelle direkt vom Ausgangsbildschirm aus ermöglicht. Das Gerät ist auch für die Wandmontage geeignet, was eine platzsparende Installation ermöglicht. Ideal für professionelle AV-Anwendungen, Heimkino-Setups oder den Einsatz in Unternehmen - dieses HDMI IP Extender Set kombiniert höchste Übertragungsqualität mit maximaler Flexibilität. -
Seite 5: Verpackungsinhalt (Ds-55353)
150-220 ms IR-Schnittstelle ermöglicht die Fernsteuerung der • Eingangsquelle über den Ausgangsbildschirm • Unterstützt CAT6 (oder höher) Netzwerkkabel Geeignet für die Wandmontage • 3. Verpackungsinhalt (DS-55353) 1x Sendeeinheit • • 1x Empfangsgerät • 2x IR-Kabel/Verlängerung (1,0 m) 1x Betriebsanleitung •... - Seite 6 HDMI 2.0 Kompatibilität HDCP 1.4/ HDCP 2.2 4096x2160@24/30/50/60Hz, 3840x2160@24/30/50/60Hz, 1080P@24/25/30/50/60Hz, 720P@50/60Hz, 576P@60Hz, Auflösungen 480P@60Hz, 1920x1200, 1680x1050, 1600x900, 1280x1024, 1280x960, 1280x720, 1024x768, 800x600 Punkt-zu-Punkt Verbindung Punkt-zu-Multipunkt Verbindung (über Netzwerk- Verbindungsarten Switch) Kaskadierung (über Netzwerk- Switch) Punkt-zu-Punkt: 200 m über CAT6 (oder höher) Übertragungs- entfernung Punkt-zu-Multipunkt:...
- Seite 7 3. 5mm L/R Ausgang Befehlssignal 1x 3,5mm 1x 3,5 mm IR-Schnittstelle IR-Ausgang IR-Eingang IR-Empfangsbereich Maximal 5 m. IR-Frequenz 20 kHz - 60 kHz Strom Stromversorgung DC 5V/1A DC 5V/1A Stromverbrauch TX ≤ 3.5W RX ≤ 2.5W Betriebsumgebung Arbeitstemperatur - 20℃ - 60℃ Lagertemperatur - 30℃...
-
Seite 8: Schnittstellen
ESD-Schutz 1a Kontaktentladung Stufe 2 (±4KV) 1b Luftentladung Stufe 3 (±8KV) Schutz Umsetzung der Norm: IEC61000-4-2 Blitzschutz, Überspannungsschutz 5. Schnittstellen 5.1 Sender (TX) - Seite 9 Strom Licht Die Anzeige leuchtet Zurücksetzen auf, wenn das Gerät eingeschaltet wird. Aktualisierung der RJ45-Signalausgang Firmware Datenübertragungslicht Licht aus: Keine HDMI- Datenübertragung Signaleingang Dauerhaft ein: Die Daten werden übertragen Netzwerkverbindung leuchtet IR-Signalausgang Licht aus: Keine zur Verbindung mit Netzwerkverbindung Blaster- ...
-
Seite 10: Empfänger (Rx)
5.2 Empfänger (RX) Strom Licht Die Anzeige leuchtet Zurücksetzen auf, wenn das Gerät eingeschaltet wird. Aktualisierung der RJ45-Signaleingang Firmware Datenübertragungslicht Licht aus: Keine Datenübertragung HDMI-Signalausgabe Dauerhaft ein: Die Daten werden übertragen... -
Seite 11: Anforderungen An Die Installation
Netzwerkverbindung leuchtet IR-Signaleingang Licht aus: Keine zum Anschluss eines Netzwerkverbindung IR-Empfänger- Dauerhaft an: Die Verlängerungskabels Netzwerkverbindung ist normal. Leistungsaufnahme (DC 5V/1A) 6. Anforderungen an die Installation HDMI-Quellgerät (PC, NVR, Streaming-Gerät, usw.) • HDMI-Display, Projektor, etc. • • Netzwerkkabel: UTP/STP CAT6 oder höhere Netzwerkkabel, die dem Standard IEEE-568B entsprechen. -
Seite 12: Anschlussdiagramme
7.2 Anschlussdiagramme Entfernung: max. 120 m bei Punkt-zu-Punkt Verbindung, max. 200 m bei Punkt-zu-Punkt Verbindung 7.2.1 Punkt-zu-Punkt Verbindung 7.2.2 Kaskadierung (über Netzwerk-Switch): Mit dem LAN- Switch/Router kann eine unbegrenzte Erweiterung realisiert werden. -
Seite 13: Ir-Benutzerhandbuch
7.2.3 Punkt-zu-Multipunkt Verbindung: Durch die Verwendung eines Netzwerk-Switch, ein Sender zu mehreren Empfängern zu realisieren Extender & Splitter- Funktion Anmerkung Bitte verwenden Sie einen POE-Netzwerk-Router/Switch. Es wird empfohlen, Gigabit-Ethernet-Switches (1000Mbps) im LAN zu verwenden. 7.3 IR-Benutzerhandbuch 1. Stecken Sie das Verlängerungskabel des IR-Blasters in den IR-Out-Anschluss des Senders (TX), das Verlängerungskabel des IR-Empfängers in den IR-In-Anschluss des Empfängers (RX) -
Seite 14: Faq
Q: Display zeigt: "Waiting for connection..." 1) Überprüfen Sie, ob der Sender (TX) und der Netzwerk- Switch (falls verwendet) und der Empfänger (RX) angeschlossen sind, und stellen Sie sicher, dass alle Kabelverbindungen fest sind. 2) Versuchen Sie "Reset" über die Schaltfläche Q: Das Display zeigt "Bitte überprüfen Sie das TX- Eingangssignal". - Seite 15 2) Klicken Sie auf die Schaltfläche "Reset" auf der TX/RX- Frontplatte, setzen Sie die Verbindung zurück und schließen Sie sie erneut an. Hiermit erklärt die ASSMANN Electronic GmbH, dass die Konformitätserklärung Bestandteil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern.
