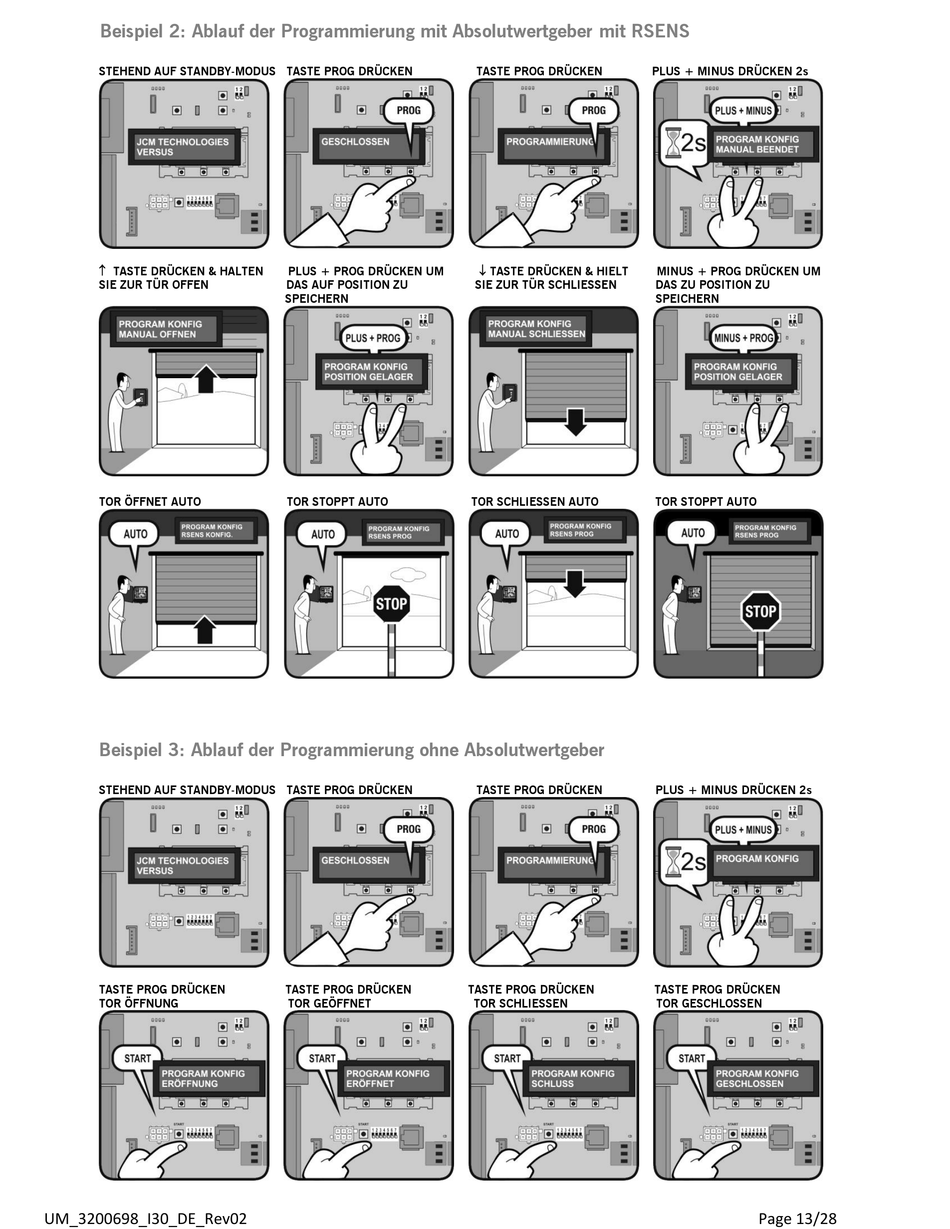

Beispiel 2: Ablauf der Programmierung mit Absolutwertgeber mit RSENS
STEHEND AUF STANDBY-MODUS TASTE PROG DRÜCKEN
TASTE DRÜCKEN & HALTEN
SIE ZUR TÜR OFFEN
TOR ÖFFNET AUTO
Beispiel 3: Ablauf der Programmierung ohne Absolutwertgeber
STEHEND AUF STANDBY-MODUS TASTE PROG DRÜCKEN
TASTE PROG DRÜCKEN
TOR ÖFFNUNG
UM_3200698_I30_DE_Rev02
PLUS + PROG DRÜCKEN UM
DAS AUF POSITION ZU
SPEICHERN
TOR STOPPT AUTO
TASTE PROG DRÜCKEN
TOR GEÖFFNET
TASTE PROG DRÜCKEN
TASTE DRÜCKEN & HIELT
SIE ZUR TÜR SCHLIESSEN
TOR SCHLIESSEN AUTO
TASTE PROG DRÜCKEN
TASTE PROG DRÜCKEN
TOR SCHLIESSEN
PLUS + MINUS DRÜCKEN 2s
MINUS + PROG DRÜCKEN UM
DAS ZU POSITION ZU
SPEICHERN
TOR STOPPT AUTO
PLUS + MINUS DRÜCKEN 2s
TASTE PROG DRÜCKEN
TOR GESCHLOSSEN
Page 13/28
