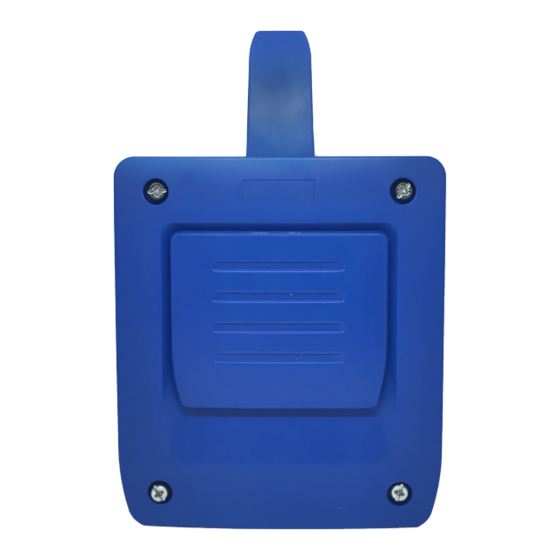

jcm-tech HONOADOOR Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
HONOADOOR
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für jcm-tech HONOADOOR

Inhaltszusammenfassung für jcm-tech HONOADOOR

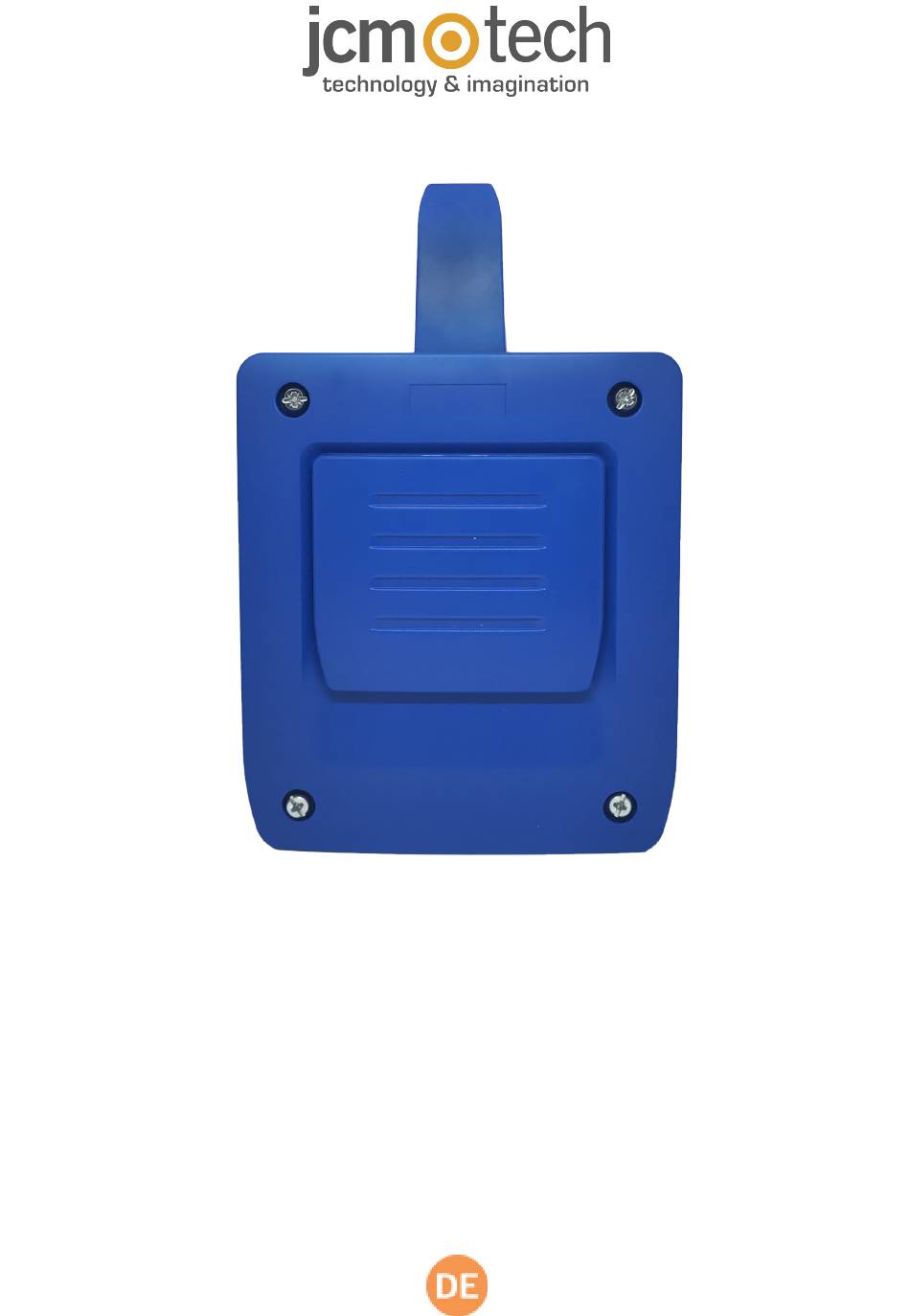

  • Seite 1 HONOADOOR Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Sicherheitshinweise Systemnutzung Einleitung Allgemeine Beschreibung Leistungen Installation Anschlüsse Konfigurieren Mit Internet verbinden Konfigurieren mit cloudAssistant Geräteanmeldung Gruppen- und Benutzeranmeldung Relais einstellen und Zuweisung von Verkehrszeiten Gruppenuhrzeiten einstellen Administrator: Honoa Ereignisse Funktionsweise Fernsteuerung vom cloudAssistant aus Anti-Passback Verifizierung LED-Verhalten Problemlösungen Mit einem WiFi-Netzwerk verbinden Abdeckungsprobleme beheben...

  • Seite 3: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Trennen Sie die das Gerät immer von der Spannungsversorgung, bevor Sie es instal- lieren oder reparieren. In Übereinstimmung mit der europäischen Niederspannungsrichtlinie informieren wir Sie über folgende Anforderungen: •Ist das Gerät ständig verbunden, muss es mit einem leicht zugänglichen Verbindungsstück angeschlossen sein. •Dieses Gerät sollte nur von Fachpersonal, mit Kenntnissen der relevanten Europäischen Richtlinien und Erfahrung mit auto- matisierten Türen / Toren installiert werden.

  • Seite 4: Einleitung

    Spart Wege ein und sichert Ihre Anlage. Öffnet das Tor dank der HONOA APP mit dem Mobiltelefon oder mit der Fern- bedienung. HONOADOOR ermöglicht es in Verbindung mit cloudAssistant, den Betrieb des Tores vom Büro aus unmittelbar zu prüfen, wodurch unnötige Anfahrten zur Überprüfung von ordnungsgemäß funktionierenden Anlagen und zur Erkennung und Ver- waltung verdächtiger Fernbedienungen entfallen.

  • Seite 5: Leistungen

    Leistungen Spannungsversorgung: Das Gerät wird mit einer Netzspannung von 230 VAC versorgt. Es weist auch eine 500 mA-Schutz- sicherung auf. Relaisausgang: Das Gerät verfügt über zwei Relaisausgänge mit Schließerkontakt. Diese Ausgänge können so programmiert werden, dass sie von cloudAssistant aus mit den verschiedenen Kanälen der Sender aktiviert werden. Diese Relais können ebenso von cloudAssistant aus in Echtzeit fernaktiviert werden.
  • Seite 6 jcmtechnologies...

  • Seite 7: Installation

    Installation Die Rückplatte mi t den bei l iegenden Dübeln und Schrauben an der Wand befestigen. Kabel durch die Untersei te des Empfängers führen. Frontplatte des Empfängers montieren. Anschlüsse VERSORGUNGSEINGANG: Spannungsversorgung mit 230 VAC. R1: RELAIS Kanal 1. Potentialfreier Kontakt. R2: RELAIS Kanal 2.

  • Seite 8: Konfigurieren

    Konfigurieren Mit Internet verbinden Das Gerät muss mit dem Internet verbunden sein, um eingestellt werden zu können, benötigt aber keine Verbindung für den Betrieb. Wenn das Gerät mit einer SIM-Karte geliefert wird: Schalten Sie das Gerät ein und warten Sie etwa 5 Minuten, bis es eine Verbindung zum Internet herstellt (LEDs leuchten grün).

  • Seite 9: Konfigurieren Mit Cloudassistant

    Konfigurieren mit cloudAssistant Geräteanmeldung Sobald das Gerät richtig instal l iert ist, muss es konfiguriert werden: cloudAssistant:https://cloudassistantv4.jcm-tech.com/login gehen und einloggen. Installation hinzufügen (orangefarbener Button in der Ecke rechts unten). Die Felder ausfüllen. Speichern. Der Name der Anlage und der Stadt werden in der HONOA APP angezeigt:...
  • Seite 10 Geräte -> Empfänger zufügen (orangefarbener Button in der Ecke rechts unten). Einen Namen für das Gerät eingeben und HONOADOOR wählen. Speichern. Der Name des Geräts, das in der HONOA APP erscheint: jcmtechnologies...
  • Seite 11 Geben Sie den Aktivierungsschlüssel ein (auf dem Geräteetikett).Entsprechende Zeitzonenkennung wählen und den Ein- gängen Namen und Betriebsarten zuweisen. Speichern. Die den Eingängen zugewiesenen Namen sind die gleichen wie die, die im „Fernstatus“ erscheinen (siehe: Betriebsart). Der Aktivierungsschlüssel und die Zeitzone sind die einzigen Pflichtfelder, um Benutzer anmelden zu können.

  • Seite 12: Gruppen- Und Benutzeranmeldung

    Gruppen- und Benutzeranmeldung Benutzergruppen -> Hinzufügen (orangefarbener Button in der Ecke rechts unten). Namen und Beschreibung eingeben. Speichern. jcmtechnologies...
  • Seite 13 Die Relais mittels der Auswahl eines der Kanäle aktivieren. HONOA aktiviert Relais. Zurück. Bei einer Gruppe von Geräten, die mit Sendern arbeiten, entsprechen die gewählten Kanäle dem Betrieb des Senders. Auf dem Gruppenbildschirm: Seriennummernverwaltung, um Sender hinzuzufügen. jcmtechnologies...
  • Seite 14 Einzelne Seriennummern eingeben, um sie einzeln hinzuzufügen, Einzelne Seriennummern eingeben, um mehrere Sender hinzuzufügen. Felder richtig ausfüllen und Seriennummer richtig eingeben. Ok. Dieses Gerät arbeitet weder mit Reservierungscodes noch lässt es Ersetzungen zu. Die gesamte Senderverwaltung erfolgt direkt im Speicher des Geräts über die Taste Einstellung speichern.
  • Seite 15 Die Felder mit den Informationen des Benutzers ausfüllen. Ok. Die verschiedenen Benutzer müssen die E-Mail-Adresse angeben, unter der sie ihr Honoa-Konto haben. Wenn ein Benutzer in cloudAssistant angemeldet wird, hat er mit der Honoa App automatisch Zugriff auf die Anlage. In der grauen Leiste oben auf „Installationsname“, um zur Installation zu gehen.

  • Seite 16: Relais Einstellen Und Zuweisung Von Verkehrszeiten

    Relais einstellen und Zuweisung von Verkehrszeiten Auf dem Bildschirm „Relais“ des Geräts: •Relai X: Namen für das Relais vergeben •Wahlschalter: Relais aktivieren / deaktivieren •Typ Relais X: Normalerweise offen / Normalerweise geschlossen •Zeitplan für offene Tür: Das Relais wird je nach zugewiesenem Wochenplan automatisch aktiviert. Ohne zugewiesenen Zeit- plan arbeitet das Relais normal •Benutzerdefinierter Zeitplan für offene Tür: Die Aktivierungszeit ändert sich entsprechend dem zugewiesenen Wochenplan von 1 Sekunde auf die in „Benutzerdefinierte Türöffnungszeit“...

  • Seite 17: Gruppenuhrzeiten Einstellen

    Gruppenuhrzeiten einstellen Auf dem Bildschirm „Aufbau“ von Gruppen: Der Benutzer der Gruppe können das Relais nur aktivieren, wenn sie sich innerhalb des zugewiesenen Zeitplans befinden. Für den Betrieb des Zeitplans muss das Gerät mit dem Internet verbunden sein. Die Konfiguration muss bei jeder Änderung eines Geräteparameters gespei- chert werden.

  • Seite 18: Administrator: Honoa

    Administrator: Honoa HONOA-Benutzer können Ihre Kontaktinformationen einsehen, indem sie auf das Logo unten links neben dem Gerät in der HONOA App klicken. Die Kontaktinformationen können auf dem Bildschirm „Honoa“ unter „Administrator“ geändert werden. jcmtechnologies...

  • Seite 19: Ereignisse

    Geräts gehen. Wenn HONOADOOR nicht mit dem Internet verbunden ist, arbeitet das Gerät weiter, ohne jedoch Ereignisse in Echtzeit zu sen- den; in diesem Fall werden die Ereignisse lokal im Gerät gespeichert. Um die Ereignisliste des Geräts zu laden, auf den Bild- schirm „Ereignisse“...

  • Seite 20: Funktionsweise

    Funktionsweise Fernsteuerung vom cloudAssistant aus Um das Gerät fernzusteuern muss das Gerät mit dem Internet verbunden sein. •Zu „Installationen“ -> „Name der Installation“ -> „Geräte“ gehen und „Türstatus erhalten“ (Taste mit Tür) wählen. Der Status der Eingänge des Geräts kann angezeigt und seine Relais können aus der Ferne aktiviert werden. Ebenso stehen die Geräteinformationen zur Verfügung (Versionen des Geräts, Verbindungspegel usw.).

  • Seite 21: Anti-Passback

    Um den Ausgangszugriff zu bestätigen, muss sich der Benutzer auf der Ausgangsschleife befinden und gleichzeitig den Sender drücken. Schema der HONOADOOR-Installation mit Einstellung der Eingänge für den Betrieb im Anti-Passback-Modus mittels magne- tischer Eingangs-/Ausgangsdetektoren. VERSORGUNGSEINGANG: Spannungsversorgung mit 230 VAC.
  • Seite 22 Einstellung in cloudAssistant Der Anti-Timeback ist ein zeitgesteuerter Anti-Passback, der nach Ablauf der eingestellten Zeit zweimal hintereinander den Zugang in die gleiche Richtung erlaubt. Voreingestellt auf 0 (ohne Anti-Timeback). jcmtechnologies...

  • Seite 23: Verifizierung

    Verifizierung LED-Verhalten Ausschalten Behoben Blinken Netzwerk- Status Status-LED Internet-LED Aktion Ausschalten TECHNISCHEN SUPPORT Keine Firmware ANRUFEN Wird gestartet WARTEN Web oder WPS zum Konfigurieren Wi-Fi wird konfiguriert der Konnektivität verwenden Wi-Fi Zeitüberschreitung GERÄT NEU STARTEN wird konfiguriert Wi-Fi wird verbunden WARTEN FALSCHES WI-FI-KENNWORT Wi-Fi-Fehler...

  • Seite 24: Problemlösungen

    Problemlösungen Mit einem WiFi-Netzwerk verbinden Wenn das Gerät mit einer mitgelieferten SIM-Karte geliefert wird, überspringen Sie diesen Abschnitt. Bei eingeschalteter Stromversorgung prüfen, ob die LED ST grün und die LED NW rot blinkt. Ist dies nicht der Fall, die WPS- /RST-Taste etwa 10 Sekunden lang gedrückt halten (sie loslassen, wenn die LED ST permanent grün und die LED NW per- manent rot leuchtet).

  • Seite 25: Abdeckungsprobleme Beheben

    Abdeckungsprobleme beheben Falls das Gerät am Einbauort keine optimale Abdeckung hat, können Sie bei Ihrem Stammlieferanten eine der folgenden Antennenverlängerungen erwerben: WIFI/BLE -> 1007315_BLE_ANT_2M GSM/2G/LTE -> 1007316_MLTE_ANT_3M jcmtechnologies...

  • Seite 26: Notizen

    Notizen jcmtechnologies...
  • Seite 27 Notizen jcmtechnologies...

  • Seite 28: Technische Daten

    LTE Cat M1/Cat NB2/EGPRS Netzwerktyp WIFI/BLE Daten EU-Konformitätserklärung Der Hersteller JCM TECHNOLOGIES, S.A. erklärt, dass das Produkt HONOADOOR mit den relevanten grundlegenden Anfor- derungen der RED-Richtlinie 2014/53/EU und der RoHS-Richtlinie 2011/65/EU übereinstimmt. Siehe Website https://www.jcm-tech.com/de/klarungen/ JCM TECHNOLOGIES, SA C/COSTA D'EN PARATGE, 6B...
