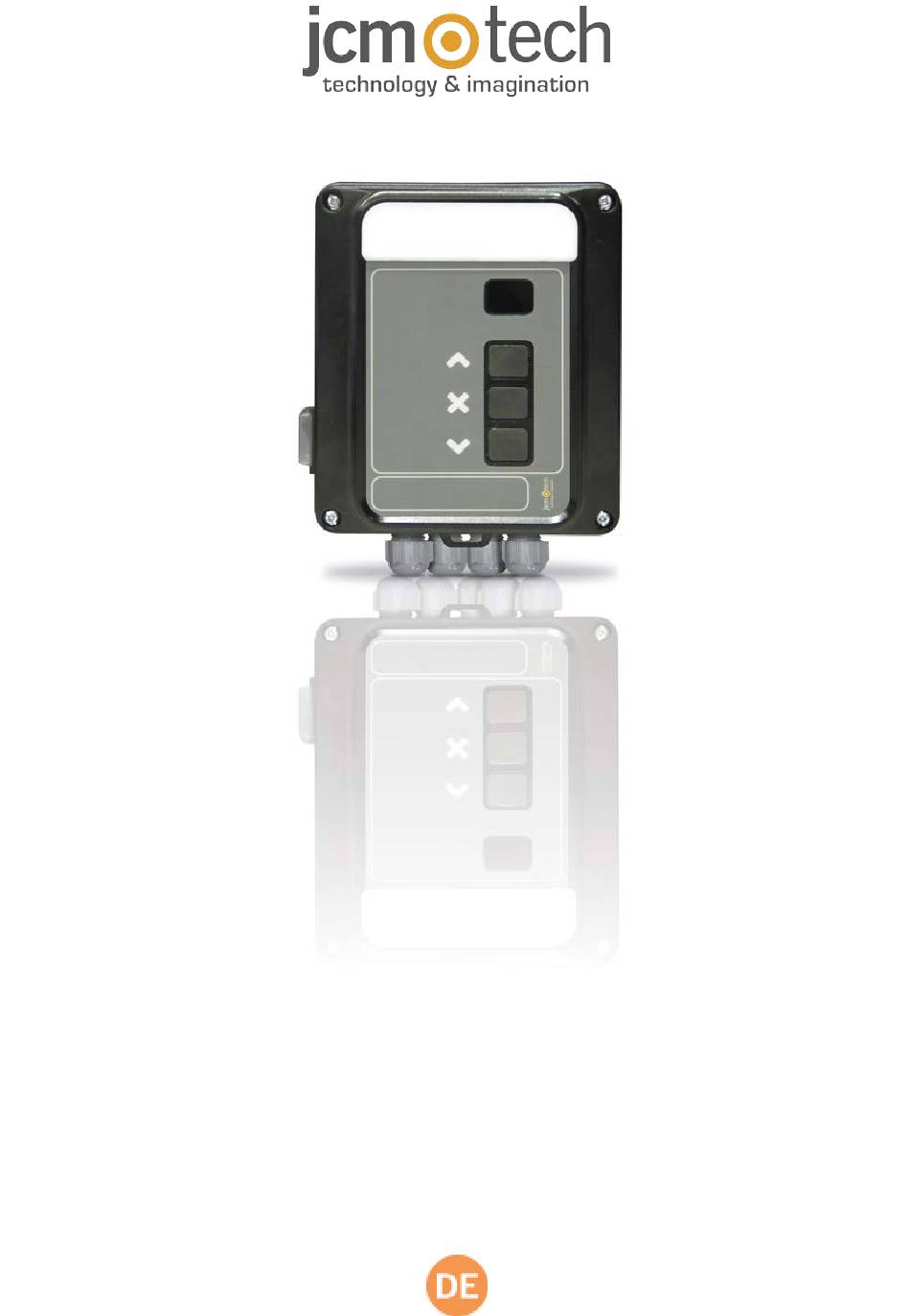

- Seite 1 Bedienungsanleitung M8NF...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Merkmale Wartung Wichtige Sicherheitsanweisungen für die Installation Wichtige Sicherheitsanweisungen für den Gebrauch Benutzung der Anlage Anschlussplan Installation Installation mit Montageplatte Installation ohne Montageplatte Tor Positionierung Programmierung der Sender Handsender einlernen Zurücksetzen des Sicherheits-Sender Programmierung der Sicherheitselemente Programmierung von RadioBand3/RadioSens3-Sendern im RSEC3-Empfänger Stellen Sie die Empfindlichkeit und den Sperrzone ein Programmierung des Torlaufweges Programmierung des Torlaufweges ohne RadioSens3 system... -
Seite 3: Technische Merkmale
Technische Merkmale Parameter Wert Frequenz 868,35 MHz Verschlüsselung des Funks Hohe Sicherheit durch Rolling Code Technologie 27 Benutzer (erweiterbar auf 500 Benutzer mit Spei- Speicher cherkarte) Spannungsversorgung der Steuerung 230 Vac ±10% Leistung 750W / 1200W (Privat / Iidustriell) Standby / Betrieb 23 mA / 43 mA Motor-Sicherung Optionale Karten... -
Seite 4: Wartung
Wartung Wichtige Sicherheitsanweisungen für die Installation Trennen Sie die das Gerät immer von der Spannungsversorgung, bevor Sie es installieren oder reparieren •Die Motorsteuerung ist bei abgeschalteter Stromversorgung zu installieren. •Bevor Sie die Steuerung montieren,nehmen Sie alle unnötigen Schnüre und Ketten ab und deaktivieren Sie jegliche Vor- richtungen wie Schlösser, die für den Automatikbetrieb nicht nötig sind. -
Seite 5: Anschlussplan
Anschlussplan jcmtechnologies... -
Seite 6: Installation
Installation Installation mit Montageplatte TRENNUNG MONTAGEPLATTE ABSCHRAUBEN WANDBEFESTIGUNG D STEUERUNG EINHÄNGEN MONTAGEPLATTE VERBINDEN Installation ohne Montageplatte ABSCHRAUBEN ÖFFNEN WANDBEFESTIGUNG Tor Positionierung TASTE PROG DRÜCKEN TASTE PROG DRÜCKEN TOR SCHLIESSEN IN Tot- TOR GESCHLOSSEN mann jcmtechnologies... -
Seite 7: Programmierung Der Sender
Programmierung der Sender Handsender einlernen GEHÄUSE ÖFFNEN TASTE RPROG DRÜCKEN LED C1 EIN HANDSENDER DRÜCKEN TASTE RPROG DRÜCKEN LED AUS / PROG BEENDET Zurücksetzen des Sicherheits-Sender JUMPER MR PIEPSTÖNE 5 ÜBERBRÜCKEN SEK.ABWARTEN GEHÄUSE ÖFFNEN TASTE RPROG DRÜCKEN ENDE RESET TASTE RPROG DRÜCKEN LED AUS / PROG BEENDET jcmtechnologies... -
Seite 8: Programmierung Der Sicherheitselemente
Programmierung der Sicherheitselemente Programmierung von RadioBand3/RadioSens3-Sendern im RSEC3-Empfänger TASTE PROG PROGRAMM. STECKKARTE RSEC3 BESTATIGUNGSTON BETÄTINGEN ERTONT LED EINGESCHALTET TASTE PROG DRUCKEN DECKEL SCHIEBEN ZUM SCHLIESSEN TASTE PROG DRUCKEN LED AUS/ PROG BEENDET Stellen Sie die Empfindlichkeit und den Sperrzone ein Zur Anpassung des Betriebssystems an Bodenunebenheiten lässt sich das Sensorgerät so anpassen, dass es in den Sperr- modus übergeht, sobald im Rahmen der Schließbewegung ein gewisser Punkt überschritten wird. -
Seite 9: Programmierung Des Torlaufweges
Programmierung des Torlaufweges Programmierung des Torlaufweges ohne RadioSens3 system TOR GESCHLOSSEN TASTE PROG DRÜCKEN LED AN TASTE START DRÜCKEN TOR ÖFFNET 2 SEKUNDEN TOR SCHLIESSEN TOR STOPPT TOR ÖFFNET SCHLIESSZEIT PROGRAMMIEREN TOR STOPPT TASTE START DRÜCKEN TOR SCHLIESSEN TOR STOPPT LED AUS ENDE PROGRAMMIERUNG jcmtechnologies... -
Seite 10: Programmierung Des Torlaufweges Mit Radiosens3 System
Programmierung des Torlaufweges mit RadioSens3 system TOR GESCHLOSSEN TASTE PROG DRUCKEN LED AN TASTE START DRÜCKEN TOR ÖFFNET 2 SEKUNDEN TOR SCHLIESSEN TOR STOPPT AUTO TOR ÖFFNEN AUTO SCHLIESSZEIT PROGRAMMIEREN TOR STOPPT AUTO TASTE START DRÜCKEN TOR SCHLIESSEN TOR SCHLIESSEN AUTO *SPERRZONE: TOR STOPPT AUTO TOR ÖFFNEN AUTO... -
Seite 11: Notizen
Notizen jcmtechnologies... -
Seite 12: Daten
JCM TECHNOLOGIES, S.A. erklärt hiermit, dass das Produkt M8NF den relevanten grundlegenden Anforderungen der RED Richtlinie 2014/53/EU sowie der Maschinenrichtlinie 2006/42/EG, wenn seine Verwendung vorgesehen ist, und der RoHS-Richtlinie 2011/65/EU entspricht. Siehe Website https://www.jcm-tech.com/de/klarungen/ JCM TECHNOLOGIES, SA C/COSTA D'EN PARATGE, 6B 08500 VIC (BARCELONA)
