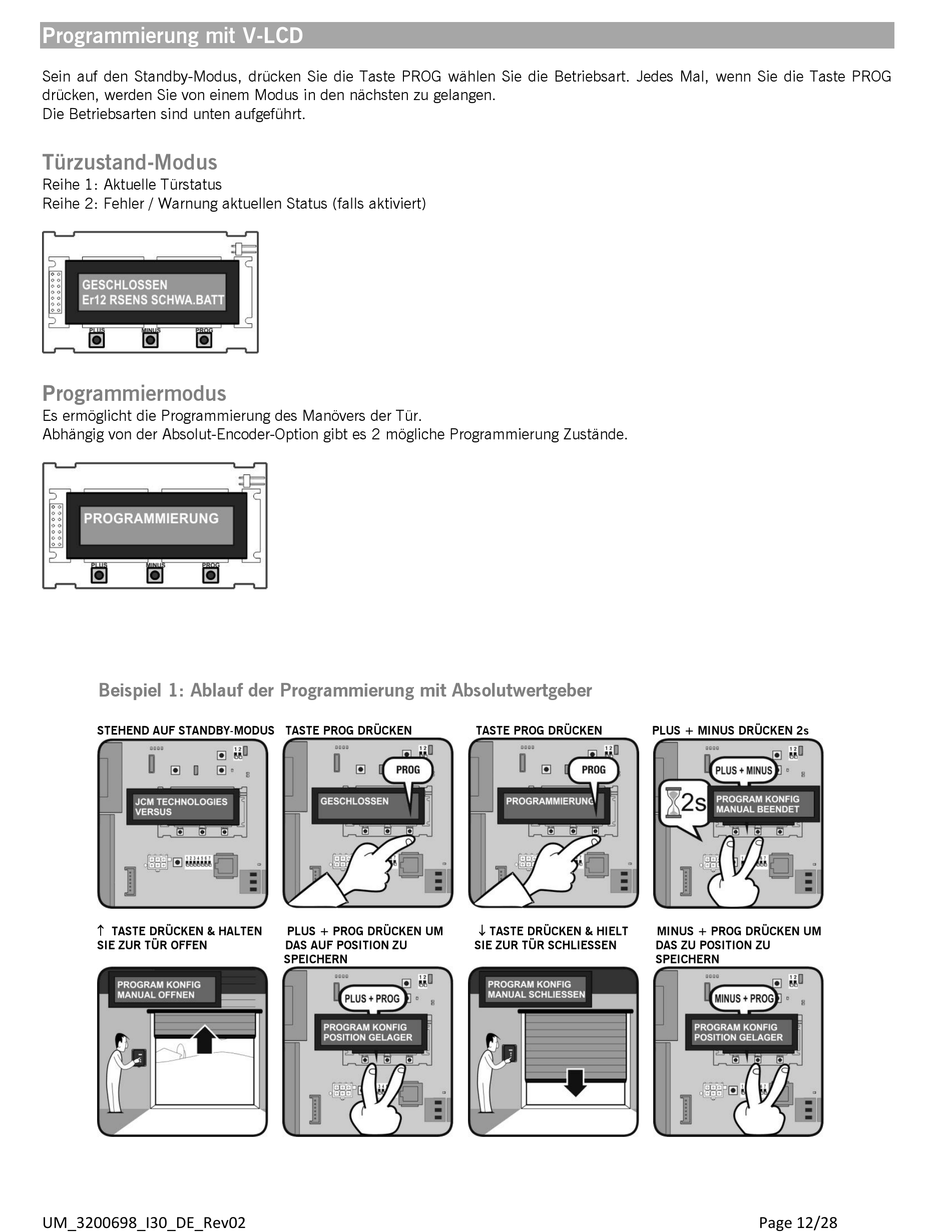

Programmierung mit V-LCD
Sein auf den Standby-Modus, drücken Sie die Taste PROG wählen Sie die Betriebsart. Jedes Mal, wenn Sie die Taste PROG
drücken, werden Sie von einem Modus in den nächsten zu gelangen.
Die Betriebsarten sind unten aufgeführt.
Türzustand-Modus
Reihe 1: Aktuelle Türstatus
Reihe 2: Fehler / Warnung aktuellen Status (falls aktiviert)
Programmiermodus
Es ermöglicht die Programmierung des Manövers der Tür.
Abhängig von der Absolut-Encoder-Option gibt es 2 mögliche Programmierung Zustände.
Beispiel 1: Ablauf der Programmierung mit Absolutwertgeber
STEHEND AUF STANDBY-MODUS TASTE PROG DRÜCKEN
TASTE DRÜCKEN & HALTEN
SIE ZUR TÜR OFFEN
UM_3200698_I30_DE_Rev02
PLUS + PROG DRÜCKEN UM
DAS AUF POSITION ZU
SPEICHERN
TASTE PROG DRÜCKEN
PLUS + MINUS DRÜCKEN 2s
TASTE DRÜCKEN & HIELT
SIE ZUR TÜR SCHLIESSEN
MINUS + PROG DRÜCKEN UM
DAS ZU POSITION ZU
SPEICHERN
Page 12/28
