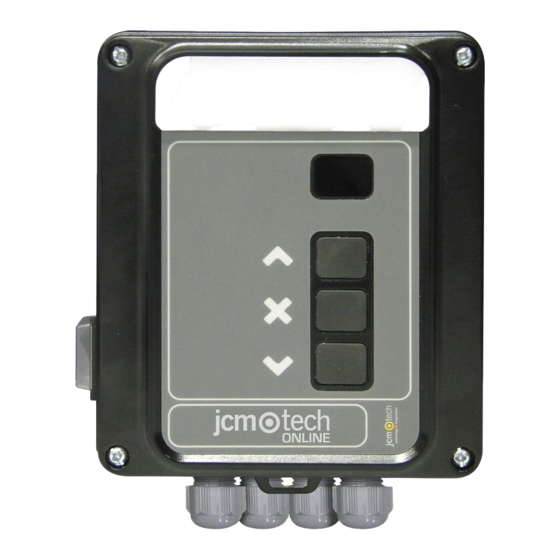

Inhaltsverzeichnis Wartung Wichtige Sicherheitsanweisungen für die Installation Wichtige Sicherheitsanweisungen für den Gebrauch Benutzung der Anlage Technische Merkmale Anschlussplan Installation Installation mit Montageplatte Installation ohne Montageplatte Tor Positionierung Programmierung der Sender Handsender einlernen Zurücksetzen des Sicherheits-Sender Programmierung der Sicherheitselemente Programmierung von RadioBand3/RadioSens3-Sendern im RSEC3-Empfänger Stellen Sie die Empfindlichkeit und den Sperrzone ein Programmierung des Torlaufweges Programmierung des Torlaufweges ohne RadioSens3 system...
Wartung Wichtige Sicherheitsanweisungen für die Installation Trennen Sie die das Gerät immer von der Spannungsversorgung, bevor Sie es installieren oder reparieren. •Die Motorsteuerung ist bei abgeschalteter Stromversorgung zu installieren. •Bevor Sie die Steuerung montieren,nehmen Sie alle unnötigen Schnüre und Ketten ab und deaktivieren Sie jegliche Vor- richtungen wie Schlösser, die für den Automatikbetrieb nicht nötig sind.
Technische Merkmale Parameter Wert Frequenz 868,35 MHz Verschlüsselung des Funks Hohe Sicherheit durch Rolling Code Technologie 27 Benutzer (erweiterbar auf 500 Benutzer mit Spei- Speicher cherkarte) Spannungsversorgung der Steuerung 230 Vac ±10% Leistung 750W / 1200W (Privat / Iidustriell) Standby / Betrieb 23 mA / 43 mA Motor-Sicherung Optionale Karten...
Installation Installation mit Montageplatte TRENNUNG MONTAGEPLATTE ABSCHRAUBEN WANDBEFESTIGUNG D STEUERUNG EINHÄNGEN MONTAGEPLATTE VERBINDEN Installation ohne Montageplatte ABSCHRAUBEN ÖFFNEN WANDBEFESTIGUNG Tor Positionierung TASTE PROG DRÜCKEN TASTE PROG DRÜCKEN TOR SCHLIESSEN IN Tot- TOR GESCHLOSSEN mann jcmtechnologies...
Programmierung der Sicherheitselemente Programmierung von RadioBand3/RadioSens3-Sendern im RSEC3-Empfänger TASTE PROG PROGRAMM. STECKKARTE RSEC3 BESTATIGUNGSTON BETÄTINGEN ERTONT LED EINGESCHALTET TASTE PROG DRUCKEN DECKEL SCHIEBEN ZUM SCHLIESSEN TASTE PROG DRUCKEN LED AUS/ PROG BEENDET Stellen Sie die Empfindlichkeit und den Sperrzone ein Zur Anpassung des Betriebssystems an Bodenunebenheiten lässt sich das Sensorgerät so anpassen, dass es in den Sperr- modus übergeht, sobald im Rahmen der Schließbewegung ein gewisser Punkt überschritten wird.
Programmierung des Torlaufweges Programmierung des Torlaufweges ohne RadioSens3 system TOR GESCHLOSSEN TASTE PROG DRÜCKEN LED AN TASTE START DRÜCKEN TOR ÖFFNET 2 SEKUNDEN TOR SCHLIESSEN TOR STOPPT TOR ÖFFNET SCHLIESSZEIT PROGRAMMIEREN TOR STOPPT TASTE START DRÜCKEN TOR SCHLIESSEN TOR STOPPT LED AUS ENDE PROGRAMMIERUNG jcmtechnologies...
Programmierung des Torlaufweges mit RadioSens3 system TOR GESCHLOSSEN TASTE PROG DRUCKEN LED AN TASTE START DRÜCKEN TOR ÖFFNET 2 SEKUNDEN TOR SCHLIESSEN TOR STOPPT AUTO TOR ÖFFNEN AUTO SCHLIESSZEIT PROGRAMMIEREN TOR STOPPT AUTO TASTE START DRÜCKEN TOR SCHLIESSEN TOR SCHLIESSEN AUTO *SPERRZONE: TOR STOPPT AUTO TOR ÖFFNEN AUTO...
Daten EU-Konformitätserklärung JCM TECHNOLOGIES, S.A. erklärt, dass das Produkt M8NF die Anforderungen der Richtlinie RED 2014/53/EU. Außerdem erfüllt es die relevanten grundlegenden Bedingungen der Maschinenrichtlinie 2006/42/EG, insofern als das Produkt richtig benutzt wird; und der Richtlinie RoHS 2011/65/EU. Siehe Website www.jcm-tech.com/de/klarungen/...
