Inhaltszusammenfassung für jcm-tech M42

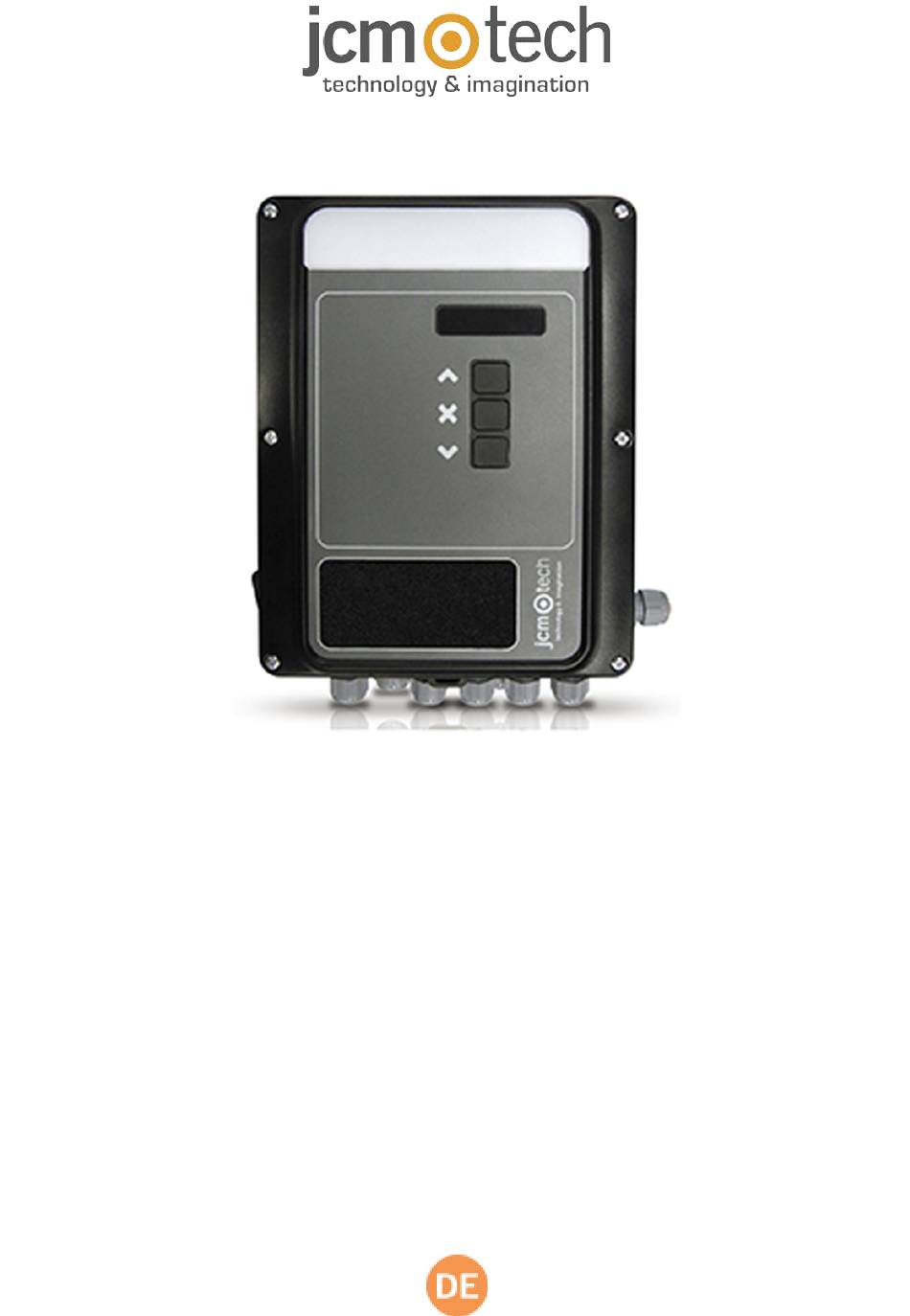

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitsanweisungen Wichtige Sicherheitsanweisungen für die Installation Wichtige Sicherheitshinweise für den Sicheren Gebrauch Systemnutzung Einleitung Allgemeine Beschreibung Anzeige-LEDs Installation Anschlüsse Konfiguration DIP-Schalter Inbetriebnahme Torpositionierung Programmierung Vorgangsprogrammierung mit zwei Motoren mit langsamer Geschwindigkeit Vorgangsprogrammierung mit zwei Motoren ohne langsame Geschwindigkeit Vorgangsprogrammierung mit einem Motor mit langsamer Geschwindigkeit Vorgangsprogrammierung mit einem Motor ohne langsame Geschwindigkeit Manöverprogrammierung mit Absolutwertgeber (nur Motor 1) -
Seite 3: Wichtige Sicherheitsanweisungen
Sie den Berührungskontakt (z.B. mit einer Sicherheitsleiste). Bei automatischer Schließung muss ein Prä- senzmelder installiert werden (z.B. mit einer Fotozelle). M42 wechselt automatisch in Totmann wenn ein Sicherheitselement aktiviert oder defekt ist. Dann arbeiten alle Elemente nur so lange man die Taste gedrückt hält. -
Seite 4: Wichtige Sicherheitshinweise Für Den Sicheren Gebrauch
Wichtige Sicherheitshinweise für den Sicheren Gebrauch •Kinder nicht mit den Bedienungsgeräten spielen lassen. •Bedienungsgeräte außerhalb der Reichweite von Kindern aufbewahren. •Behalten Sie das Tor immer im Blick und halten Sie Menschen davon fern bis es vollständig geöffnet und geschlossen ist. •Achtung bei der Nutzung einer Auslösevorrichtung –... -
Seite 5: Einleitung
Einleitung Allgemeine Beschreibung Einphasen-Motorsteuerung für zwei Motoren mit Sanftstopp, an Privat- und Sammelgaragen Steuerung durch digitale End- lagenschalter von JCM, Elektromaten oder Kostal (nur Motor 1) oder durch mechanische Endschalter 1- EMPFÄNGER 12- 12/24 VDC / TESTAUSGANG Anschluss für Motion STICK-Empfänger 2 Ausgänge 12 VAC/DC Bereich: 11,4 V bis 12,6 V 24 VAC/DC Bereich: 23,9 V bis 27,3 V... -
Seite 6: Anzeige-Leds
Anzeige-LEDs LED ON GRÜN LED zeigt die Spannungsversorgung der Steuerung an LED PROG LED zeigt die Aktivierung der Programmierung an LEDs INPUTS LED zeigt Eingangsaktivierung an LEDs OUTPUTS GRÜN LED zeigt Ausgangsaktivierung an Die LED zeigen die Aktivierung der Motorbewegungstaste und die LEDs MOTOR GELB Richtung an. -
Seite 7: Installation
Installation Befestigen Sie die Motorsteuerung mindestens 1,5 m über dem Boden vertikal an der Wand, wie unten angezeigt. Anschlüsse SPANNUNGSVERSORGUNGS- UND AUSGÄNGE MOTORANSCHLÜSSE EINGÄNGE jcmtechnologies... - Seite 8 PHOTOCELL-VERBINDUNG MIT AUTOTEST ANSCHLUSS FÜR ABSOLUTWERTGEBER jcmtechnologies...
-
Seite 9: Konfiguration
Konfiguration DIP-Schalter Im Auslieferungszustand sind alle DIP-Schalter auf „OFF“ gestellt. DIP-SCHALTER Schließt nicht automatisch 1- AUTO SCHLIESSEN Schließt automatisch Normale Geschwindigkeit bei allen Langsame Geschwindigkeit am 2- SLOW SPEED Vorgängen Ende des Vorgangs verfügbar Ermöglicht den Betrieb durch Ermöglicht den Betrieb durch digi- 3- DES/MEC.ENDSCHALTER mechanische Endschalter tale Endschalter... -
Seite 10: Inbetriebnahme
Inbetriebnahme Torpositionierung 2MOTOR2 ZU DRÜCKEN, 4MOTOR1 ZU DRÜCKEN, 1PROG-TASTE DRÜCKEN UM IN TM ZU SCHLIESSEN 3TOR 2 SCHLIESST UM IN TM ZU SCHLIESSEN 8ENDE TORPOSITIONIERUNG 5TOR 1 SCHLIESST 6PROG-TASTE DRÜCKEN 7LED ERLISCHT Überlegungen: Wenn in Schritt 2 MOTOR2 ZU gedrückt wird und sich das Tor öffnet, stecken Sie die Kabel von Motor 2 um und kehren Sie zu Schritt 1 zurück. -
Seite 11: Programmierung
Programmierung Vorgangsprogrammierung mit zwei Motoren mit langsamer Geschwindigkeit Für die Programmierung des Torvorgangs muss die PROG-Taste gedrückt werden, um die Programmierung zu starten und die START-Taste, um die einzelnen Schritte in der Reihenfolge auszuführen. 2OPTIONEN 2&6 AUF EIN 3WEISSE PROG DRÜCKEN 4SCHWARZE START-TASTE 1TORE GESCHLOSSEN SETZEN... -
Seite 12: Vorgangsprogrammierung Mit Zwei Motoren Ohne Langsame Geschwindigkeit
* ¤21START-TASTE * ¤22TOR 2 SCHLIESST * 24TOR 1 SCHLIESST DRÜCKEN LANGSAM * 23START-TASTE DRÜCKEN LANGSAM ¤26TOR 2 STOPPT 28TOR 1 STOPPT ¤25START-TASTE DRÜCKEN (GESCHLOSSEN) 27START-TASTE DRÜCKEN (GESCHLOSSEN) 30ENDE 29LED ERLISCHT PROGRAMMIERUNG Vorgangsprogrammierung mit zwei Motoren ohne langsame Geschwindigkeit Stellen Sie in Schritt 2 nur die Option 6 auf ON. Gehen Sie in der obigen Reihenfolge vor, ohne die mit ‚* ‘... -
Seite 13: Fehlersuche
Fehlersuche Anzeige für mögliche Fehler - LED Fehler FEHLER FEHLER LED BESCHREIBUNG LÖSUNG Kontaktieren Sie den 10 langsame Blitze Er 02 INTERNER FEHLER Interner Fehler technischen Kun- 2 schnelle Blitze dendienst Es wurde die maximal Den Betrieb innerhalb zulässige Pro- der maximal zulässigen 10 langsame Blitze Er 09... - Seite 14 Das RSENS System mel- det, dass das geschlos- Vor dem Öffnen den Rie- 2 langsame Blitze Er 29 TOR BLOCK. RSENS sene Tor mit Riegel gel entfernen 9 schnelle Blitze verschlossen ist Schaltsystem ohne Das Schaltsystem wurde RBAND erneut pro- 3 langsame Blitze mit RBAND pro- grammieren oder die...
-
Seite 15: Notizen
Notizen jcmtechnologies... -
Seite 16: Technische Daten
285x225x92mm Daten EU-Konformitätserklärung Hiermit erklärt JCM TECHNOLOGIES, S.A., dass das Produkt M42 den relevanten grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG sowie den Richtlinien 2014/30/EU über elektromagnetische Verträglichkeit und 2014/35/EU über Niederspannung, wann immer seine Verwendung vorgesehen ist, und der RoHS-Richtlinie 2011/65/EU entspricht.
