Systemübersicht / Funktion
4 Systemübersicht
Die folgenden Kapitel beschreiben die Funktion, den Aufbau und den Lieferumfang des Produkts.
4.1

Funktion

Die Wandeinbausysteme Nordplex und Nordplex Connect sind individuell nach Kundenvorgaben
gefertigte Einbauhilfen für verschiedene inVENTer-Lüftungsgeräte (siehe dazu Kapitel 4.3 „Pro-
duktvarianten" auf Seite 15).
Beide Systeme bestehen aus einem auf das Mauerwerk zugeschnittenen Einbaublock mit integ-
rierter Wandeinbauhülse. Zusätzlich beinhaltet Nordplex Connect ein Unterputzgehäuse, das zur
Installation der Innenblende Connect UP (hier noch Verweis auf zugehörige Montageanleitung)
benötigt wird.
Das Wandeinbausystem wird im Rohbau eingesetzt und im Mauerwerk verbaut. Durch das auf
Klinkersteinhöhe optimierte, fassadenbündige Außengitter werden die Lüftungsgeräte optisch
unauffällig in den Wandaufbau integriert.
12
12
4.2

Aufbau und Lieferumfang

Die folgenden Abbildungen zeigen die Komponenten, die zum Lieferumfang des Nordplex und
Nordplex Connect gehören. Alle Standardkomponenten sind auch als Ersatzteil erhältlich.
1
2
3
4

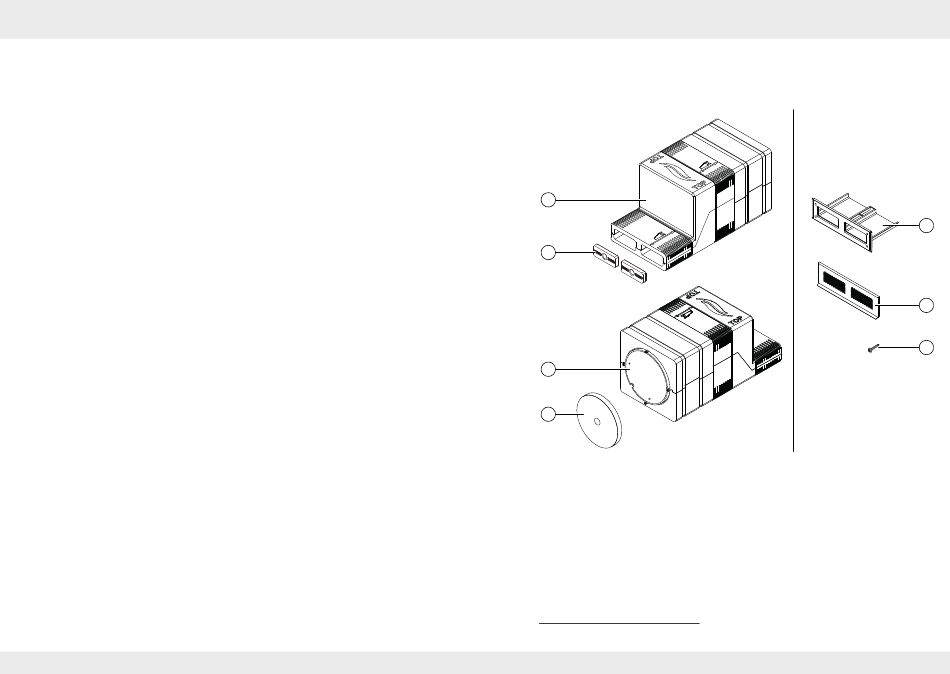

Abb. 1: Aufbau und Lieferumfang Nordplex
1 Neoporkörper
2 Putzstopfen Außenseite
3 Wandeinbauhülse (WEH)
4 Putzdeckel Innenseite
1 Die Länge des Neoporkörpers ist individuell und auf Ihre Anforderungen zugeschnitten.
2 Dargestellt ist die Produktvariante mit Wandeinbauhülse 200 mm Ø
Nordplex | 5050-0010 Nordplex | 5050-0010
1506-0162
1506-0163
1506-0164
1)
2)
Systemübersicht / Aufbau und Lieferumfang
1508-0215
1508-0216
1508-0217
1508-0218
1508-0219
5
6
7
4 ×
5 Einschub Außengitter
6 Außengitter
7 Befestigungsschrauben
