Installation und Montage / Wandeinbausystem integrieren
7.3.2

Nordplex Connect in die Wand integrieren

Die nachfolgenden Montageschritte beschreiben exemplarisch das Verbauen des
Produkts in einen Wandaufbau mit Dämmschicht und Verblender/Klinker.
Wollen Sie das Produkt in eine bereits bestehende Wand integrieren, prüfen Sie die er-
forderliche Mindestwandstärke und bringen Sie eine entsprechende Aussparung in die
Wand ein. Siehe dazu Kapitel 7.1 „Voraussetzungen für die Montage" auf Seite 18.
Nachfolgend ist das Wandeinbausystem Nordplex Connect in ungekürzter Ausführung
dargestellt. Die Montageschritte gelten analog auch für Ihr angepasstes Produkt.

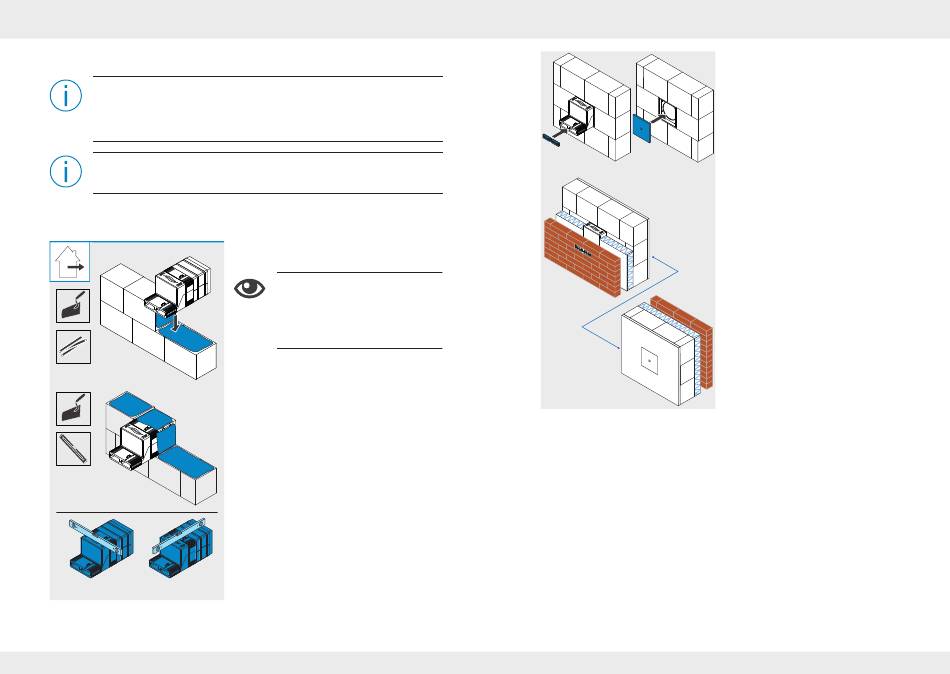

Einbaubeispiel: Mauerwerk mit Dämmschicht und Verblender/Klinker
28
28
1. Messen Sie den jeweiligen Überstand innen- und
außenwandseitig ab.
Achten Sie darauf, dass der Neoporkör-
per im fertigen Wandaufbau genau bün-
dig mit der Klinkerfassade abschließt.
Innenwandseitig schließt das Gehäuse
der Innenblende putzbündig ab.
Vgl. Abb. zu Schritt 5.
2. Richten Sie den Neoporkörper beidseitig waage-
recht im Mauerwerk aus.
3. Integrieren Sie den Neoporkörper in das Mauer-
werk.
Nordplex | 5050-0010 Nordplex | 5050-0010
Installation und Montage / Wandeinbausystem integrieren
4. Setzen Sie die Putzstopfen und den Putzdeckel
in den Neoporkörper ein:
► Luftkanal und Wandeinbauhülse sind ver-
schlossen und vor ungewolltem Eindringen
von Putz geschützt.
5. Bringen Sie die Dämmung und die Klinkerfassa-
de an und sparen Sie dabei den Neoporkörper
jeweils aus.
► Der Neoporkörper ist in den Wandaufbau
integriert.
