Installation und Montage / Einbaubeispiele
Einbaubeispiel 2: Mauerwerk mit Außendämmung und Innen- und Außenputz
A
B
1

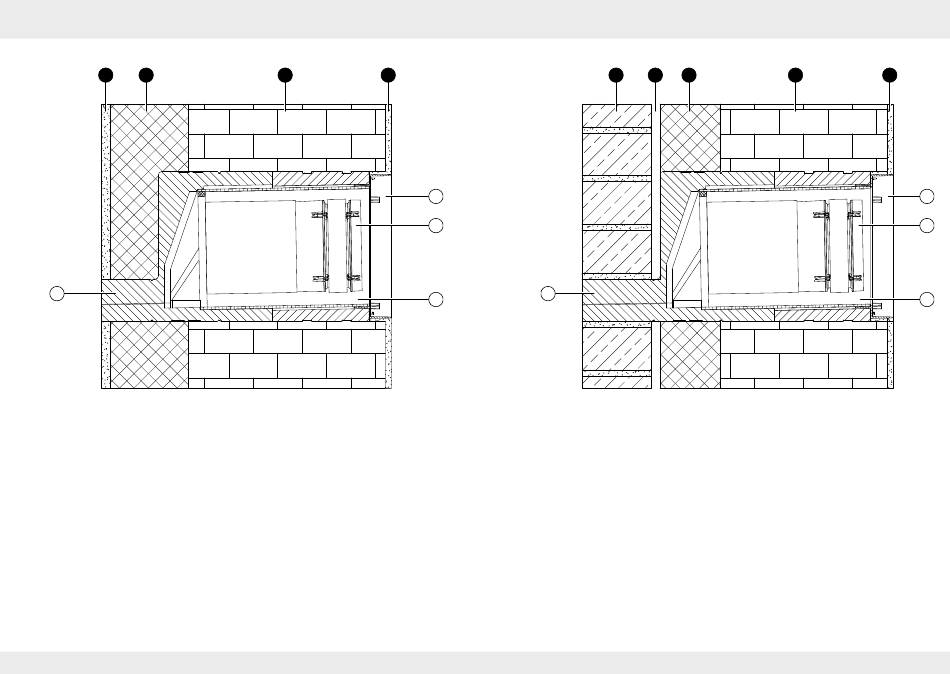

Abb. 11: Schnittzeichnung Nordplex Connect 2 – Mauerwerk mit Außendämmung und Innen- und Außenputz
A Außenputz
B Dämmung
C Mauerwerk
D Innenputz
24
24
C
D
2
3
4
1 Neoporkörper Nordplex Connect
2 Gehäuse für Innenblende Connect
3 inVENTer-Lüftungsgerät
4 Wandeinbauhülse
Nordplex | 5050-0010
Einbaubeispiel 3: Mauerwerk mit Dämmschicht und Verblender/Klinker
A
B
C
1
Abb. 12: Schnittzeichnung Nordplex Connect 3 – Mauerwerk mit Dämmschicht und Verblender/Klinker
A Verblender/Klinker
B Luftspalt
C Dämmung
D Mauerwerk
E Innenputz
Nordplex | 5050-0010
Installation und Montage / Einbaubeispiele
D
E
2
3
4
1 Neoporkörper Nordplex Connect
2 Gehäuse für Innenblende Connect
3 inVENTer-Lüftungsgerät
4 Wandeinbauhülse
25
25
