BETRIEB
5

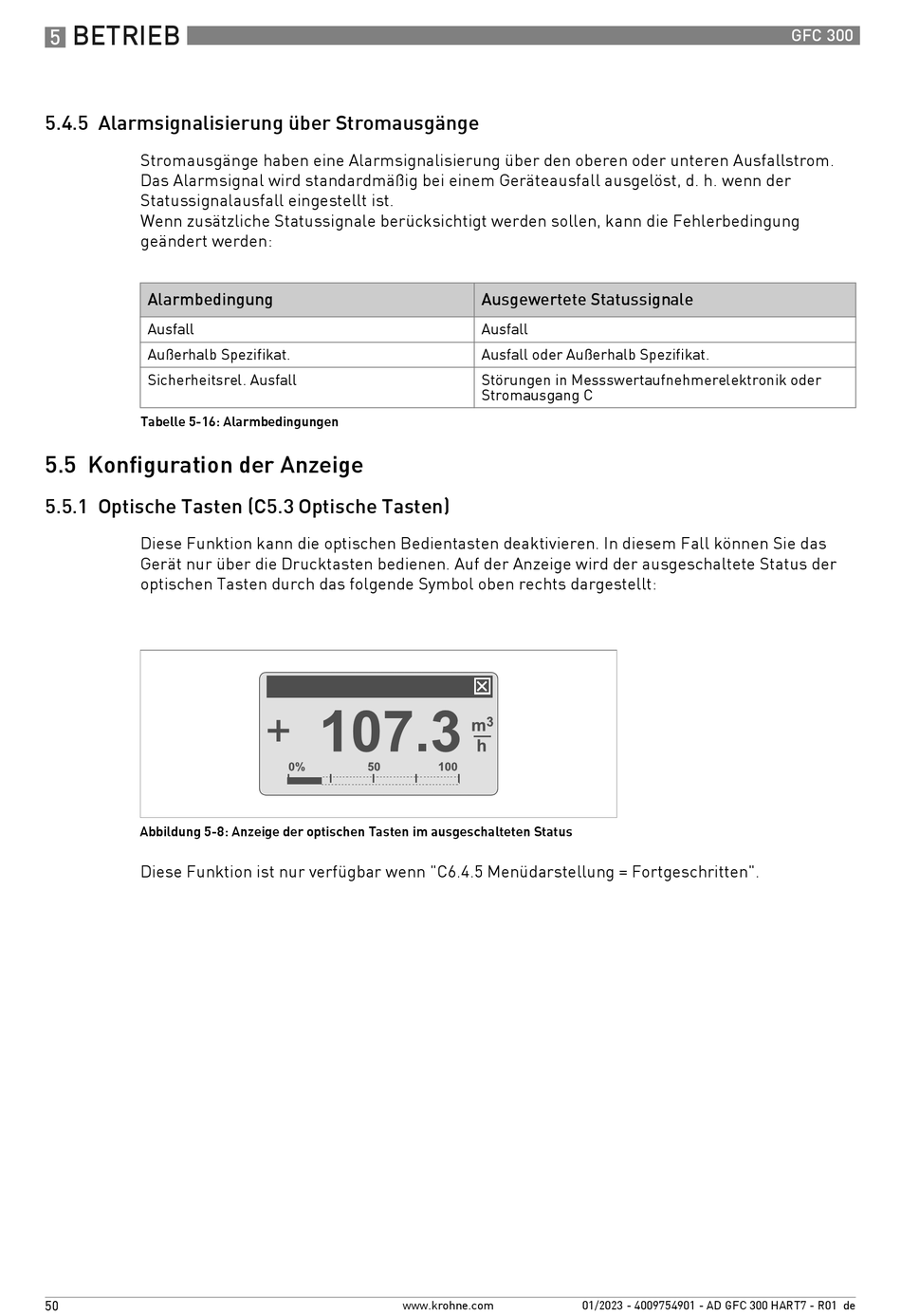

5.4.5 Alarmsignalisierung über Stromausgänge
Stromausgänge haben eine Alarmsignalisierung über den oberen oder unteren Ausfallstrom.
Das Alarmsignal wird standardmäßig bei einem Geräteausfall ausgelöst, d. h. wenn der
Statussignalausfall eingestellt ist.
Wenn zusätzliche Statussignale berücksichtigt werden sollen, kann die Fehlerbedingung
geändert werden:
Alarmbedingung
Ausfall
Außerhalb Spezifikat.
Sicherheitsrel. Ausfall
Tabelle 5-16: Alarmbedingungen
5.5 Konfiguration der Anzeige
5.5.1 Optische Tasten (C5.3 Optische Tasten)
Diese Funktion kann die optischen Bedientasten deaktivieren. In diesem Fall können Sie das
Gerät nur über die Drucktasten bedienen. Auf der Anzeige wird der ausgeschaltete Status der
optischen Tasten durch das folgende Symbol oben rechts dargestellt:
Abbildung 5-8: Anzeige der optischen Tasten im ausgeschalteten Status
Diese Funktion ist nur verfügbar wenn "C6.4.5 Menüdarstellung = Fortgeschritten".
50
Ausgewertete Statussignale
Ausfall
Ausfall oder Außerhalb Spezifikat.
Störungen in Messswertaufnehmerelektronik oder
Stromausgang C
www.krohne.com
01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de
GFC 300
