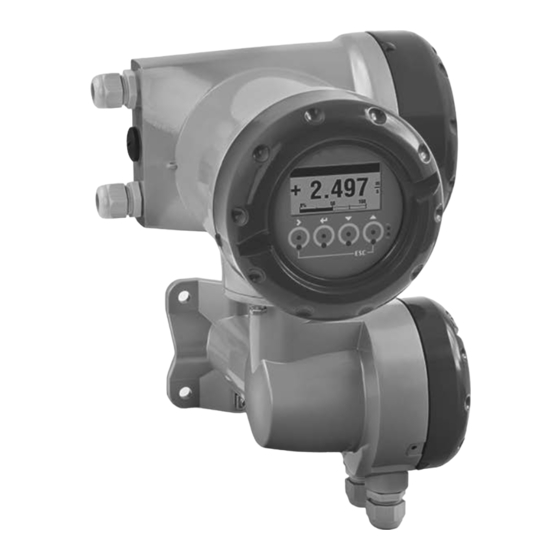

- Seite 1 GFC 300 Zusatzanleitung Messumformer für Ultraschall-Durchflussmessgeräte ® Zusatzanleitung für HART Elektronikrevision: ER 1.0.x © KROHNE 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
-
Seite 2: Inhaltsverzeichnis
5.4 E/A-Konfiguration......................47 5.4.1 Dämpfung von Ausgangssignalen ..................47 5.4.2 Unterdrücken niedriger Durchflussmengen................ 48 5.4.3 Polarität der Messung ......................48 5.4.4 Stromausgang........................49 5.4.5 Alarmsignalisierung über Stromausgänge ................50 www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... - Seite 3 6.3.1 Punkt-zu-Punkt-Verbindung – Analog-/Digital-Modus (Point-to-Point) ......62 6.3.2 Multi-Drop-Verbindung (2-Leiteranschluss) ............... 63 6.3.3 Multi-Drop-Verbindung (3-Leiteranschluss) ............... 64 6.4 Eingänge/Ausgänge und dynamische HART-Variable bzw. Gerätevariable ....65 7 Notizen 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
-
Seite 4: Sicherheitshinweise
In der nachfolgenden Tabelle steht "_" als Platzhalter für mögliche mehrstellige Zahlen- Buchstaben-Kombinationen, abhängig von der vorhandenen Version. Freigabedatum Elektronikrevision Änderungen und Dokumentation Kompatibilität 2022-01 ER 1.0._ Erste Softwareversion AD GFC 300 HART7 R01 www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 5: Bestimmungsgemäße Verwendung
Störeinflüssen zu Schwierigkeiten bei der Einhaltung der elektromagnetische Verträglichkeit kommen. Der Ultraschall-Messumformer GFC 300 ist ein hochgenauer Messumformer und kann mit einem OPTISONIC 7000 oder OPTISONIC 8000 Messwertaufnehmer verwendet werden. Das Durchflussmessgerät OPTISONIC 7300 ist für die bidirektionale Messung von Prozessgasen in geschlossenen und komplett gefüllten Rohrleitungssystemen geeignet. -
Seite 6: Installation
• Setzen Sie den Messumformer keinen starken Schwingungen aus. Die Messgeräte sind auf Schwingungspegel, wie im Kapitel "Technische Daten" (siehe OPTISONIC 7300/8300 Handbuch und/oder Technische Unterlage) beschrieben, geprüft. www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 7: Elektrische Anschlüsse
Trennvorrichtung für dieses Gerät zu kennzeichnen. 100...230 VAC (Toleranzbereich: -15% / +10%) • Beachten Sie die Hilfsenergie-Spannung und -Frequenz (50...60 Hz) auf dem Typenschild. • Farbe des Steckers: grün 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 8: Beschreibung Der Cg-Nummer
Tabelle 3-1: Beispiele für CG-Nummer Kennzeichnung Hilfsenergieoptionen für ③ 1...6 Standard: 100…230 VAC (-15% / +10%), 50/60 Hz Tabelle 3-2: Hilfsenergieoptionen Kennzeichnung Anzeigeoptionen für ④ G...L Standardanzeige Tabelle 3-3: Anzeigeoptionen www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 9: Inbetriebnahme
Einheiten der angezeigten Messwerte Der Wechsel zwischen zwei Messwertseiten, einer Trendseite und einer Statusseite mit Statusmeldungen der kontinuierlich laufenden Diagnosefunktionen erfolgt durch Betätigen der Tasten ↑ bzw. ↓ . 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 10: Betrieb
Es wird die die Betätigung der Tasten senkrecht von vorne empfohlen. Eine seitliche Betätigung kann zu einer Fehlbedienung führen. • Nach 5 Minuten ohne Betätigung erfolgt die automatische Rückkehr in den Messmodus. Zuvor geänderte Daten werden nicht übernommen. www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... - Seite 11 Die Bedienoberfläche des Geräts bietet mehrere Anzeigemodi. Im Messbetrieb sind folgende Anzeigeseiten verfügbar: Anzeigeseite im Messbetrieb Bildschirm 1. Messwertseite 2. Messwertseite Grafische Seite Statusseite Tabelle 5-1: Anzeige der Anzeigeseiten 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
-
Seite 12: Anzeigemodi Und Funktionalität
Tabelle 5-2: Beschreibung der Anzeigemodi und der Bedientasten Symbol Beschreibung Optische oder mechanische Bedientaste gedrückt Optische Bedientasten deaktiviert (wird nur beim Drücken angezeigt) Verriegelungs-Jumper Konfiguration geprüft und gespeichert Tabelle 5-3: Anzeige des Tasten- und Verriegelungsstatus www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 13: Anzeige Im Messbetrieb Mit 2 Oder 3 Messwerten
(_ _ _ signalisieren in dieser Zeile das Ende der Liste) 6 Aktuelle(s) Menü(s), Untermenü oder Funktion 7 Vorangehende(s) Menü, Untermenü oder Funktion (_ _ _ signalisieren in dieser Zeile den Anfang der Liste) 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 14: Anzeige Beim Einstellen Eines Parameters Im Parameter- Oder Datenmodus
6 Aktueller Parameter (für Auswahl Taste > drücken; danach siehe vorheriges Kapitel) 7 Vorheriger Parameter Symbol Beschreibung Parameter ändern Nicht änderbarer Parameter oder Messung Schützen der Parameter durch Authentifizierung für Schreibzugriff Tabelle 5-4: Beschreibung der Parametersymbole www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 15: Menüstruktur
> A3.1 Messstelle ↲ A3.2 Messgröße A3.3 Messbereich A3.4 Alarm Code A3.5 Schleichmenge A3.6 Dämpfung A3.7 Durchflussrichtung A3.8 Menüdarstellung ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... - Seite 16 B2.11.2 Pfad 2 B2.12 Signal-Rausch-Verhältnis B2.12.1 Pfad 1 B2.12.2 Pfad 2 ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Option für Gasdurchfluss 2 Option für Dampfdurchfluss www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 17 B5.5 Electronic Revision B5.6 Stromausg. C B5.7 Software Prüfsummen B5.8 Anzeigentest ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Option für Gasdurchfluss 2 Option für Dampfdurchfluss 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 18 C1.16 Kalibrierung C1.16.1 Nennweite C1.16.2 Nullpunkt C1.16.3 GK ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Erweiterte Option 2 Option für Dampfdurchfluss 3 Option für Gasdurchfluss www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 19 C2.4.8 Übersteuerbereich C2.4.9 Alarm Code C2.4.10 Alarmbedingung C2.4.11 4mA Trimmung C2.4.12 20mA Trimmung C2.4.13 Sonderfunktion C2.4.14 Schwellwert ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 20 C2.5 Grenzwertschalter D > C2.5.1 Messgröße ↲ C2.5.2 Schwellwert C2.5.3 Dämpfung C2.5.4 Messwertpolarität C2.5.5 Signal invertieren ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Erweiterte Option www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 21 C3.2.4 Dämpfung C3.2.5 Vorgabewert C3.2.6 Zähler zurücksetz. C3.2.7 Zähler setzen C3.2.8 Zähler anhalten C3.2.9 Zähler starten ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 22 C4.4 HART dyn. Variablen C4.4.1 PV: Stromausgang C C4.4.2 SV: Dyn. Variable C4.4.3 TV: Dyn. Variable C4.4.4 QV: Dyn. Variable ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 23 C5.7.10 Messgröße 3. Zeile C5.7.11 Format 3. Zeile C5.8 Grafische Seite C5.8.1 Modus Messbereich C5.8.2 Messbereich C5.8.3 Zeitskala ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 24 C6.5.8 korr. Volumendurchfluss C6.5.8 Leistung C6.5.9 Auswahl ext. Einheit ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Erweiterte Option 2 Option für Gasdurchfluss 3 Option für Dampfdurchfluss www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 25 C6.6.4 Proz: Signal weg C6.6.5 Elektr: IO Anschluss ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > 1 Option für Gasdurchfluss 2 Option für Dampfdurchfluss 3 Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
-
Seite 26: Funktionstabellen
Auswahl: normale Richtung / umgekehrte Richt. Durchflussrichtung richtung abhängig vom Pfeil auf dem Messwertaufnehmer. A3.8 Menüdarstellung Auswahl der Menüdarstellung. Auswahl: Einfach / Erweitert Tabelle 5-5: Beschreibung des Menüs "A Quick Setup" www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 27: Menü "B Test
B3.5 Spezifische Enthalpie Einstellen des simulierten Werts für die spezifische Enthalpie. B3.6 Methananteil Einstellen des simulierten Werts für den Methananteil. B3.6 Dichte Einstellen des simulierten Werts für die Dichte. 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... - Seite 28 Anzeige der Prüfsummen der Gerätefirmware. B5.8 Anzeigentest Der Anzeigentest schaltet abwechselnd alle Displaypixel an und aus. Tabelle 5-6: Beschreibung des Menüs "B Test" 1 Option für Gasdurchfluss 2 Option für Dampfdurchfluss www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
-
Seite 29: Menü "Setup
Korrektur für nicht-lineare Auswahl: Aus / Ein Abweichungen des Ausgangs. Hinweis: Erweiterte Option C1.6.2 Dyn. Viskosität Nur verfügbar, wenn in C1.6.1 "Ein" Bereich: 5E-07...5E-05 ausgewählt wurde. Hinweis: Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... - Seite 30 Einstellen des GK-Wertes des Bereich: 0,5...10 Messwertaufnehmers. Hinweis: Erweiterte Option Tabelle 5-7: Beschreibung des Menüs "C Setup - C1 Prozesseingang" 1 Option für Dampfdurchfluss 2 Option für Gasdurchfluss www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 31 Hinweis: Erweiterte Option Hinweis: Zugriff nur mit Autorisierung. (weitere Informationen auf Seite 48) C2.4.6 Strombereich Auswahl der Stromausgangsspanne. Auswahl: 4-20 mA / 0-20 mA / Benutzerdefiniert Hinweis: Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 32 1. Wert = Schaltpunkt / 2. Wert = Hysterese; Bedingung: 2. Wert ≤ 1. Wert Hinweis: Zugriff nur mit Autorisierung. Tabelle 5-8: Beschreibung des Menüs "Setup - C2 I/O" www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 33 C2.5.8 100% Pulsrate Einstellen der Pulsrate für 100% des Bereich: 0,01…10000 Hz Messbereichs. C2.5.9 Signal invertieren Invertiert das Signal am Ausgang. Auswahl: Aus / Ein Hinweis: Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 34 C2.5.8 Max. Pulsrate Eingabe der Pulsrate für 100% des Bereich: 0,01…10000 Hz Messbereichs des Pulsausgangs. C2.5.9 Signal invertieren Invertiert das Signal am Ausgang. Auswahl: Aus / Ein Hinweis: Erweiterte Option www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 35 (weitere Informationen auf Seite 48) Hinweis: Erweiterte Option C2.5.5 Signal invertieren Invertiert das Signal am Ausgang. Auswahl: Aus / Ein Hinweis: Erweiterte Option Tabelle 5-9: Beschreibung des Menüs "Setup - C2 I/O" 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 36 Hinweis: Erweiterte Option C3.2.9 Zähler starten Zähler nach Stop wieder starten. Auswahl: Zähler starten? / Nein / Ja Hinweis: Erweiterte Option Tabelle 5-10: Beschreibung des Menüs "Setup - C3 Zähler" www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 37 Signal-Rausch-Verhältnis / Druck / Temperatur / Zähler 1 Volumen / Zähler 1 Enthalpie / Zähler 1 Masse / Zähler 2 Volumen / Zähler 2 Enthalpie / Zähler 2 Masse 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 38 Temperatur / Zähler 1 Volumen / Zähler 1 Enthalpie / Zähler 1 Masse / Zähler 2 Volumen / Zähler 2 Enthalpie / Zähler 2 Masse Tabelle 5-11: Beschreibung des Menüs "Setup - C4 HART" www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 39 Einstellung der Anzahl der Stellen der 1. Auswahl: X. / X.X / X.XX / X.XXX / X.XXXX / Zeile auf der Messwertseite. X.XXXXX / X.XXXXXX / X.XXXXXXX / X.XXXXXXXX / Automatisch Hinweis: Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 40 Einstellung der Anzahl der Stellen der 3. Auswahl: X. / X.X / X.XX / X.XXX / X.XXXX / Zeile auf der Messwertseite. X.XXXXX / X.XXXXXX / X.XXXXXXX / X.XXXXXXXX / Automatisch Hinweis: Erweiterte Option www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 41 Einstellung der Anzahl der Stellen der 2. Auswahl: X. / X.X / X.XX / X.XXX / X.XXXX / Zeile auf der Messwertseite. X.XXXXX / X.XXXXXX / X.XXXXXXX / X.XXXXXXXX / Automatisch Hinweis: Erweiterte Option 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 42 Seite. Hinweis: Erweiterte Option C5.8.3 Zeitskala Zeitskala der X-Achse für die grafische Bereich: 1...100 min Seite. Hinweis: Erweiterte Option Tabelle 5-12: Beschreibung des Menüs "Setup - C5 Anzeige" www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 43 Zähler 1 Reset / Zähler 2 Reset / Zähler 3 Reset C6.4.4 Kaltstart Neustart des Gerätes. Auswahl: Kaltstart / Nein / Ja C6.4.5 Menüdarstellung Auswahl: Einfach / Erweitert 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
- Seite 44 Einstellen der Einheit des Volumens. Auswahl: L / m³ / in³ / cf / Auswahl ext. Einheit / Freie Einheit (Faktor und Text einstellen in den beiden nächsten Funktionen, Ablauf s. u.) www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
- Seite 45 Auswahl: Pa / kPa / bar / mbar / psi / kg/cm² / MPa / mH2O (4°C) C6.5.34 Temperatur Einstellen der Einheit der Temperatur. Auswahl: °C; °F; K; °R 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com...
-
Seite 46: Freie Einheiten Einstellen
A…Z; a…z; 0…9; / - + , . *; @ $ % ~ () [] _ Umrechnungsfaktoren Gewünschte Einheit = Basiseinheit * Umrechnungsfaktor Umrechnungsfaktor Max. 9-stellig Dezimalpunkt verschieben ↑ nach links und ↓ nach rechts Tabelle 5-13: Abläufe, um Texte und Faktoren einzustellen www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 47: E/A-Konfiguration
Die Dämpfung entspricht der abgelaufenen Zeit, bis 63% des Endwerts gemäß einer Sprungfunktion erreicht ist. Die Zeit bis 90% des Endwerts bei einer Sprungantwort erreicht wird, ist T90 = τ * 1,8 (τ = Dämpfung). 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 48: Unterdrücken Niedriger Durchflussmengen
Betrag von Eingangswerten. Tabelle 5-14: Beschreibung der Polaritäten INFORMATION! Einstellen der Polarität für die Rückwärts-Durchflussmessung an einem Stromausgang auf "Beide" und Auswahl des unteren und oberen Durchflussbereichs für die Anwendung. www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 49: Stromausgang
Wenn die untere oder obere Grenze erreicht ist, wird dies über den Status "Außerhalb der Spezifikation" signalisiert, es wird jedoch kein Alarmsignal ausgelöst. Alle Stromausgänge erkennen eine offene Schleife oder Ausgangsstromfehler aufgrund von überschrittenen Bürdenwerten. 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 50: Alarmsignalisierung Über Stromausgänge
Tasten durch das folgende Symbol oben rechts dargestellt: Abbildung 5-8: Anzeige der optischen Tasten im ausgeschalteten Status Diese Funktion ist nur verfügbar wenn "C6.4.5 Menüdarstellung = Fortgeschritten". www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 51: Hintergrundbeleuchtung (C5.4 Anzeigenbeleuchtung)
Gelb Wartungsbedarf Blau Weiß Tabelle 5-18: Beschreibung von Hintergrundfarben und Statussignalen für die Einstellung der Hintergrundbeleuchtung "NE107 Farbe" Diese Funktion ist nur verfügbar wenn "C6.4.5 Menüdarstellung = Fortgeschritten". 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 52: Konfiguration Verwalten
Benutzer Benutzerpasswort (C6.3.4 Ben. Password setzen) oder keine Authentifizierung erforderlich, wenn kein Benutzerpasswort eingestellt ist (0000). Service Servicepasswort. Jumper Schutz der Jumper entfernen. Applikation Tabelle 5-19: Verfügbare Zugriffsebenen www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 53: Schutz Der Applikation (C6.3.6 Schreibschutzauswahl)
Kl. CD+S Kl. ABD+S Kl. BCD+S Kl. ABCD+S HMI+S+Tot.1 Kl. C+S+HMI+Tot.1 Kl. D+S+HMI+Tot.1 Kl. BD+S+HMI+Tot.1 Kl. CD+S+HMI+Tot.1 Kl. ABD+S+HMI+Tot.1 Kl. BCD+S+HMI+Tot.1 Kl. ABCD+S+HMI+Tot.1 Tabelle 5-20: Mögliche Kombinationen der Verriegelung 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 54: Beschreibung Von Funktionen
Für einige dieser Funktionen und Parameter ist die Authentifizierung als Experte notwendig. Sie werden auf die werkseitigen Werte zurückgesetzt, wenn das Gerät auf den SIL-Modus umgestellt wird (nur SIL-fähige Geräte). www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 55: Zähler Zurücksetzen Im Menü A "Quick Setup
A2.1 Fehler zurücksetzen ► ► Frage: Fehler zurücksetzen? Auswahl: Nein Frage: Fehler zurücksetzen? ▲ oder ▼ Auswahl: Ja A2.1 Fehler zurücksetzen Fehler wurde zurückgesetzt. ↲ 3 x ↲ Messbetrieb 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 56: Testen Der Geräteinstallation (B3 Simulation)
Nach dem Start laufen die Simulationsfunktionen weiter, bis sie entweder gestoppt werden oder das Gerät aus- und wieder eingeschaltet wird. Der Gerätestatus "Funktionskontrolle" zeigt an, dass Simulationsfunktionen laufen. Mit der Funktion "B3.1 Simulationen stoppen" stoppen Sie alle laufenden Simulationsfunktionen gleichzeitig. www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 57: Diagnoseinformationen Und Statusmeldungen
Als Statusmeldung im Gerät wird immer der Name der jeweiligen Statusgruppe und das Statussignal ausgegeben. Das variable Statussignal kann im Menü C6.6 geändert werden. Bei Änderung des Statussignals auf "Information", wird die Meldung ausgeschaltet. 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 58: Statusgruppen (C6.6 Statusgruppen)
Netzausfall ist aufgetreten. Sensor Betriebszust. Informationen über den Betriebszustand des Sensors. Einstellg: Kein Messw. Kein Messwert. Elektr: Betriebszust. Informationen über den Betriebszustand der Elektronik. Tabelle 5-21: Beschreibung der Statusgruppen www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 59: Statusprotokoll (B1.1 Status Log)
5.9.3 Fehler zurücksetzen (A2.1 Fehler zurücksetzen) Einige Diagnosefunktionen generieren "sperrende" Statusmeldungen, die vom Benutzer quittiert werden müssen. Verwenden Sie zu diesem Zweck die Option "Fehler zurücksetzen" in A2.1. 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 60: Beschreibung Hart-Schnittstelle
AMS-Version: ≥ 11,0 PDM-Version: ≥ 8,0 FDI-Ausführung 1.3.0 FDI-Paket 1.02.00 Honeywell Experion EPKS etc.: ≥ R500.1 Integratio FDM etc.: ≥ 500 ® Tabelle 6-2: HART Identifikations- und Revisionsnummern www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 61: Anschlussvarianten
Kapitel "Elektrischer Anschluss". ® Die HART -Kommunikation ist auf zwei Arten nutzbar: • als Punkt-zu-Punkt-Verbindung (Point-to-Point) sowie • als Mehrpunkt-Verbindung (Multi-Drop), mit 2-Leiter-Anschluss oder als Mehrpunkt-Verbindung (Multi-Drop), mit 3-Leiter-Anschluss. 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 62: Punkt-Zu-Punkt-Verbindung - Analog-/Digital-Modus (Point-To-Point)
7 Messumformer mit Adresse = 0 sowie passivem oder aktivem Stromausgang 8 Zweites Mastergerät (Secondary Master) 9 Hilfsenergie für Geräte (Slaves) mit passivem Stromausgang 10 Bürde ≥ 230 Ω www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 63: Multi-Drop-Verbindung (2-Leiteranschluss)
7 Messumformer mit Adresse > 0 und passivem Stromausgang, Anschluss von max. 15 Geräten (Slaves) mit 4...20 mA 8 Zweites Mastergerät (Secondary Master) 9 Hilfsenergie 10 Bürde ≥ 230 Ω 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... -
Seite 64: Multi-Drop-Verbindung (3-Leiteranschluss)
6 Messumformer Anschlussklemme C- 7 Anschluss aktiver oder passiver 4-Leiter-Geräte (Slaves) mit 4...20 mA, Adressen > 0 8 Bürde ≥ 230 Ω 9 Zweites Mastergerät (Secondary Master) 10 Hilfsenergie www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de... -
Seite 65: Eingänge/Ausgänge Und Dynamische Hart-Variable Bzw. Gerätevariable
SNR_CHANNEL_SELECTOR (SNR min. / SNR CH1 / SNR Ch2 / SNR Ch3) Druck linear CI A verfügbar (Stromeingang A) Temperatur linear CI B verfügbar (Stromeingang B) 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de www.krohne.com... - Seite 66 Wechselbeziehungen nicht. Sowohl lineare als auch Zähler-Gerätevariable lassen sich zuordnen. Die Zähler-Gerätevariablen können nur den dynamischen Variablen SV, TV und QV zuordnet sein, sofern der verknüpfte Ausgang kein Stromausgang oder Frequenzausgang ist. www.krohne.com 01/2023 - 4009754901 - AD GFC 300 HART7 - R01 de...
