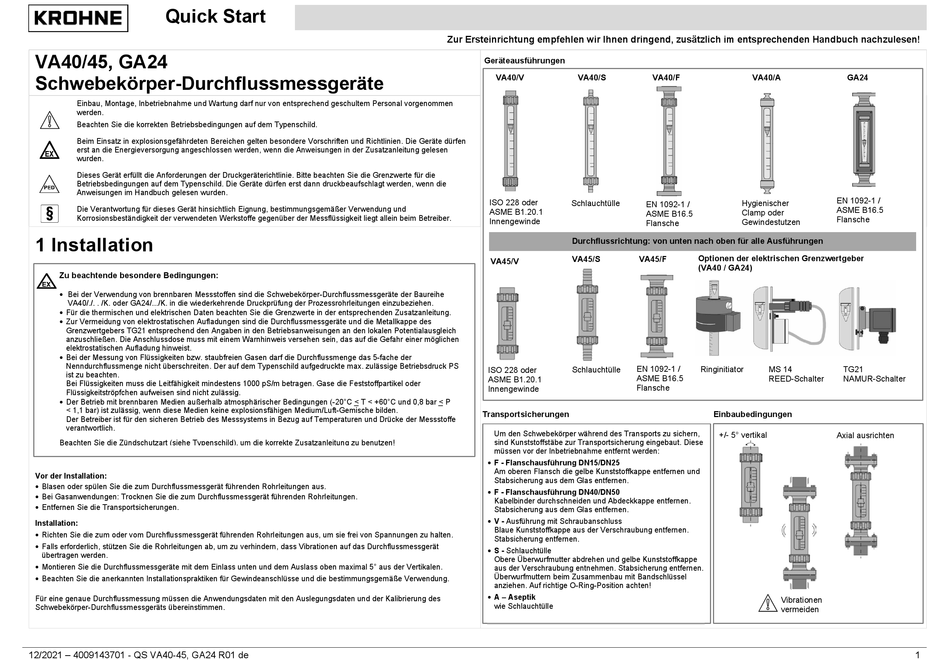

KROHNE VA40 Schnellstartanleitung

Quick Start
VA40/45, GA24
Schwebekörper-Durchflussmessgeräte
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal vorgenommen
werden.
Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in explosionsgefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte dürfen
erst an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung gelesen
wurden.
Dieses Gerät erfüllt die Anforderungen der Druckgeräterichtlinie. Bitte beachten Sie die Grenzwerte für die
Betriebsbedingungen auf dem Typenschild. Die Geräte dürfen erst dann druckbeaufschlagt werden, wenn die
Anweisungen im Handbuch gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim Betreiber.
1 Installation
Zu beachtende besondere Bedingungen:
 Bei der Verwendung von brennbaren Messstoffen sind die Schwebekörper-Durchflussmessgeräte der Baureihe
VA40/./. . /K. oder GA24/.../K. in die wiederkehrende Druckprüfung der Prozessrohrleitungen einzubeziehen.
 Für die thermischen und elektrischen Daten beachten Sie die Grenzwerte in der entsprechenden Zusatzanleitung.
 Zur Vermeidung von elektrostatischen Aufladungen sind die Durchflussmessgeräte und die Metallkappe des
Grenzwertgebers TG21 entsprechend den Angaben in den Betriebsanweisungen an den lokalen Potentialausgleich
anzuschließen. Die Anschlussdose muss mit einem Warnhinweis versehen sein, das auf die Gefahr einer möglichen
elektrostatischen Aufladung hinweist.
 Bei der Messung von Flüssigkeiten bzw. staubfreien Gasen darf die Durchflussmenge das 5-fache der
Nenndurchflussmenge nicht überschreiten. Der auf dem Typenschild aufgedruckte max. zulässige Betriebsdruck PS
ist zu beachten.
Bei Flüssigkeiten muss die Leitfähigkeit mindestens 1000 pS/m betragen. Gase die Feststoffpartikel oder
Flüssigkeitströpfchen aufweisen sind nicht zulässig.
 Der Betrieb mit brennbaren Medien außerhalb atmosphärischer Bedingungen (-20°C < T < +60°C und 0,8 bar < P
< 1,1 bar) ist zulässig, wenn diese Medien keine explosionsfähigen Medium/Luft-Gemische bilden.
Der Betreiber ist für den sicheren Betrieb des Messsystems in Bezug auf Temperaturen und Drücke der Messstoffe
verantwortlich.
Beachten Sie die Zündschutzart (siehe Typenschild), um die korrekte Zusatzanleitung zu benutzen!
Vor der Installation:
 Blasen oder spülen Sie die zum Durchflussmessgerät führenden Rohrleitungen aus.
 Bei Gasanwendungen: Trocknen Sie die zum Durchflussmessgerät führenden Rohrleitungen.
 Entfernen Sie die Transportsicherungen.
Installation:
 Richten Sie die zum oder vom Durchflussmessgerät führenden Rohrleitungen aus, um sie frei von Spannungen zu halten.
 Falls erforderlich, stützen Sie die Rohrleitungen ab, um zu verhindern, dass Vibrationen auf das Durchflussmessgerät
übertragen werden.
 Montieren Sie die Durchflussmessgeräte mit dem Einlass unten und dem Auslass oben maximal 5° aus der Vertikalen.
 Beachten Sie die anerkannten Installationspraktiken für Gewindeanschlüsse und die bestimmungsgemäße Verwendung.
Für eine genaue Durchflussmessung müssen die Anwendungsdaten mit den Auslegungsdaten und der Kalibrierung des
Schwebekörper-Durchflussmessgeräts übereinstimmen.
12/2021 – 4009143701 - QS VA40-45, GA24 R01 de
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
Geräteausführungen
VA40/V VA40/S
ISO 228 oder
Schlauchtülle
ASME B1.20.1
Innengewinde
Durchflussrichtung: von unten nach oben für alle Ausführungen
VA45/S
VA45/V
Schlauchtülle
ISO 228 oder
ASME B1.20.1
Innengewinde
Transportsicherungen
Um den Schwebekörper während des Transports zu sichern,
sind Kunststoffstäbe zur Transportsicherung eingebaut. Diese
müssen vor der Inbetriebnahme entfernt werden:
 F - Flanschausführung DN15/DN25
Am oberen Flansch die gelbe Kunststoffkappe entfernen und
Stabsicherung aus dem Glas entfernen.
 F - Flanschausführung DN40/DN50
Kabelbinder durchschneiden und Abdeckkappe entfernen.
Stabsicherung aus dem Glas entfernen.
 V - Ausführung mit Schraubanschluss
Blaue Kunststoffkappe aus der Verschraubung entfernen.
Stabsicherung entfernen.
 S - Schlauchtülle
Obere Überwurfmutter abdrehen und gelbe Kunststoffkappe
aus der Verschraubung entnehmen. Stabsicherung entfernen.
Überwurfmuttern beim Zusammenbau mit Bandschlüssel
anziehen. Auf richtige O-Ring-Position achten!
 A – Aseptik
wie Schlauchtülle
VA40/F VA40/A
Hygienischer
EN 1092-1 /
Clamp oder
ASME B16.5
Flansche Gewindestutzen
Optionen der elektrischen Grenzwertgeber
VA45/F
(VA40 / GA24)
EN 1092-1 /
Ringinitiator MS 14
ASME B16.5 REED-Schalter
Flansche
Einbaubedingungen
+/- 5° vertikal
Vibrationen
vermeiden
GA24
EN 1092-1 /
ASME B16.5
Flansche
TG21
NAMUR-Schalter
Axial ausrichten
1
