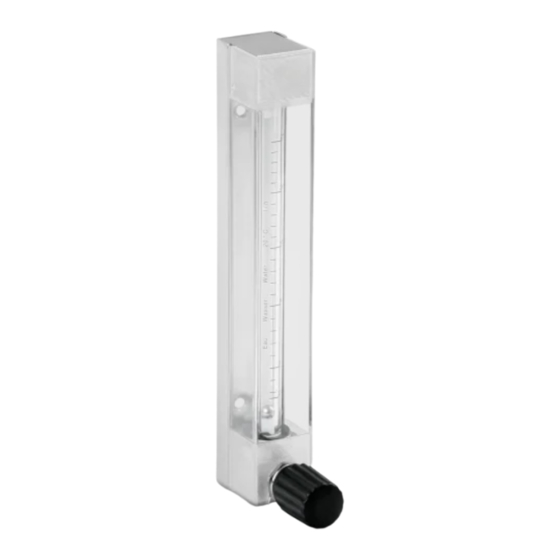

KROHNE DK46 Handbuch

KROHNE DK46 Handbuch

Schwebekörper-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für DK46:
Inhaltsverzeichnis
DK46 - DK800
DK46 - DK800
DK46 - DK800
DK46 - DK800
Schwebekörper-Durchflussmessgerät
© KROHNE 08/2020 - 4000199205 - MA DK46-800 R05 de
Handbuch
Handbuch
Handbuch
Handbuch
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KROHNE DK46

  • Seite 1 DK46 - DK800 DK46 - DK800 DK46 - DK800 DK46 - DK800 Handbuch Handbuch Handbuch Handbuch Schwebekörper-Durchflussmessgerät © KROHNE 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2020 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...
  • Seite 3: Inhaltsverzeichnis

    4.4 Mindestabstand von zwei Grenzwertgebern..............20 4.5 Einschaltverhalten der Grenzwertgeber ............... 20 4.6 Funktionsumkehr der Grenzwertgeber ................. 21 4.7 Erdanschluss ........................22 4.8 Schutzart......................... 22 5 Inbetriebnahme 5.1 Inbetriebnahme ......................23 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 4 7.3.2 Schalttafelausschnitt und Blende ..................34 7.4 Gewichte ......................... 34 7.5 Messbereiche ......................... 35 7.5.1 Messbereiche für DK46 - DK47 - DK800 ................35 7.5.2 Messbereiche für DK48 ......................36 7.5.3 Messbereiche für Ventile ...................... 37 7.6 Durchflussregler für variablen Druck ................38 7.6.1 Regelbereiche ........................
  • Seite 5: Sicherheitshinweise

    • Luft oder Wasser GEFAHR! Bei Geräten, die in explosionsgefährdeten Bereichen eingesetzt werden, gelten zusätzlich die sicherheitstechnischen Hinweise in der Ex-Dokumentation. VORSICHT! Verwenden Sie keine abrasiven Messstoffe und keine hochviskosen Messstoffe. 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 6: Zertifizierungen

    Einschränkungen der maximalen Temperatur zu beachten (z. B. ATEX-Zulassung). Geräte die aufgrund ihrer Baugröße unterhalb der Kategorie I einzustufen sind, erhalten kein CE-Zeichen im Rahmen der Druckgeräterichtlinie. Diese Geräte unterliegen der geltenden, guten Ingenieurpraxis (Sound Engineering Practice SEP). www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 7 • Aufgrund des Schwebekörpers im Messrohr kann sich die Entleerung (Rückfluss) verzögern. Rückstände im Ventilbereich sowie im Durchflussregler sind zu erwarten. • Es sind geeignete Maßnahmen gegen externen Brand zu treffen. 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 8: Sicherheitshinweise Des Herstellers

    Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 9: Produkthaftung Und Garantie

    Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 10: Sicherheitszeichen Und Verwendete Symbole

    1.5 Sicherheitshinweise für den Betreiber WARNUNG! Dieses Gerät darf nur durch entsprechend ausgebildetes und autorisiertes Personal installiert, in Betrieb genommen, bedient und gewartet werden. Darüber hinaus sind die nationalen Vorschriften für Arbeitssicherheit einzuhalten. www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 11: Gerätebeschreibung

    Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. Abbildung 2-1: Lieferumfang 1 Messgerät in bestellter Ausführung 2 Produktdokumentation 3 Zertifikate, Kalibrierzeugnis (nur nach Auftrag) 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 12: Geräteausführungen

    2.2 Geräteausführungen Abbildung 2-2: Standard Ausführungen 1 DK46 mit einem Anschlussmaß von 90 mm / 3,55" und 4% maximale Messabweichung 2 DK800 mit einem Anschlussmaß von 125 mm / 4,92" und 2,5% maximale Messabweichung 3 DK47 mit einem Anschlussmaß von 175 mm / 6,89" und 2,5% maximale Messabweichung 4 DK48 mit einem Anschlussmaß...
  • Seite 13: Typenschild

    Zusatzkennzeichnung am Messgerät • SN - Seriennummer • SO - Verkaufsauftrag / Position • Tag-Nr. - Messtellenbezeichnung • MD - Herstellungsjahr • PA - Produktionsauftrag • Vx - Produktkonfiguratorcode • AC - Artikelcode 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 14: Bezeichnungsschlüssel

    RA - Durchflussregler für variablen Nachdruck 5 Grenzwertgeber K1 - ein Grenzwertgeber K2 - zwei Grenzwertgeber 6 SIL Konformität SK - SIL Konformität der Grenzwertgeber nach IEC 61508 * nicht belegte Stellen entfallen (keine Leerstellen) www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 15: Installation

    • Lagern Sie das Messgerät trocken und staubfrei. • Vermeiden Sie direkte dauerhafte Sonneneinstrahlung. • Lagern Sie das Messgerät in der Originalverpackung. • Die zulässigen Lagertemperaturen für Standardgeräte sind: -40...+80°C / -40...+176°F 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 16: Einbaubedingungen

    Messgeräts etwas gelöst. Das Messgerät wird von vorne in den Schalttafelausschnitt gesteckt. Das Messgerät ausrichten und die beiden Schrauben 1 mit 0,7 Nm anziehen. Abbildung 3-1: Position der Schrauben für den Schalttafeleinbau 1 Frontseite 2 Rückseite www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 17: Elektrische Anschlüsse

    Schaltpunkt, unabhängig von der Bewegungsrichtung. Funktion bistabil: Stabile Umschaltung bei Durchfahrt des Schwebekörpers durch den Schaltpunkt. Beispiel bistabil: Grenzwert überschritten: Schaltzustand "High" Grenzwert unterschritten: Schaltzustand "Low" Schaltverhalten und elektrische Daten siehe Kapitel "Technische Daten". 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 18 Bei dem Anschluss an ein EMV-Filter ist die Erdklemme mit der Rückenschiene des Messgeräts zu verbinden. Abbildung 4-3: Anschluss Grenzwertgeber - 3-Leiter (Transistor) bn - braun: Versorgungsspannung + bk - schwarz: Schalter bu - blau: Versorgungsspannung - www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 19: Einstellung Der Grenzwertgeber

    Für bistabile Grenzwertgeber mit externem EMV-Filter mit Hutschienengehäuse ist zu beachten: EMV-Filter und Rückenschiene des Messgeräts müssen galvanisch verbunden und geerdet werden. Für den Betrieb der NAMUR-Grenzwertgeber ist ein Trennschaltverstärker notwendig. 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 20: Mindestabstand Von Zwei Grenzwertgebern

    Grenzwertgeber 3-Leiter Transistor Grenzwertgeber 3-Leiter Transistor Grenzwertgeber 3-Leiter Transistor Unabhängig von der Position des Schwebekörpers wie Durchfahrt 2: Signal ≤1 V Voraussetzung: Der Schwebekörper befindet sich außerhalb des Grenzwertgebers. Abbildung 4-6: Einschaltverhalten www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 21: Funktionsumkehr Der Grenzwertgeber

    • Mit einem 3 mm Stift Spannschraube mit 4x bis max. 5x je 120° 3 im Uhrzeigersinn festziehen. VORSICHT! Um Glasbruch zu vermeiden, muss das Messglas zentrisch zwischen den Dichtungen eingesetzt werden. Vor der Inbetriebnahme ist die Dichtigkeit mit geeigneten Mittel zu prüfen. 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 22: Erdanschluss

    • Die Leitungsdurchführungen 2 müssen fest angezogen sein. • Verschließen Sie nicht verwendete Leitungsdurchführungen mit einem Blindstopfen 1. Abbildung 4-9: Schutzart GEFAHR! Nach allen Service- und Wartungsarbeiten am Messgerät muss die angegebene Schutzklasse wieder gewährleistet werden. www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 23: Inbetriebnahme

    Nadelventil bei den Durchflussmessgeräten öffnen und den gewünschten Durchfluss • einstellen. • Der Durchflusswert wird an der Oberkante des Schwebekörpers abgelesen. Abbildung 5-1: Ablesekante 1 Ablesekante 2 Schwebekörperform AIII 3 Schwebekörperform Kugel 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 24: Service

    Die Packungsdichtung des Ventils muss während der Nutzungsdauer unter Umständen nachgestellt werden. Dieses erfordert ein Nachziehen der Überwurfmutter. Ein Anzugsmoment von max. 5 Nm ist einzuhalten. VORSICHT! Ventile, die für längere Zeit nicht betätigt wurden, können ein höheres Betätigungsmoment aufweisen. www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 25: Auswechseln Des Messkonus

    • Mit einem 3 mm Stift Spannschraube mit 4x bis max. 5x je 120° im Uhrzeigersinn 2 festziehen. VORSICHT! Um Glasbruch zu vermeiden, muss das Messglas zentrisch zwischen den Dichtungen eingesetzt werden. Vor der Inbetriebnahme ist die Dichtigkeit mit geeigneten Mittel zu prüfen. 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 26: Verfügbarkeit Von Ersatzteilen

    Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 27: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    Der Anwender muss Elektro- und Elektronikaltgeräte bei einer geeigneten Sammelstelle für das Recycling von elektrischen und elektronischen Altgeräten abgeben oder die Geräte an unsere Niederlassung vor Ort oder an einen bevollmächtigten Vertreter zurücksenden. 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 28: Technische Daten

    Formwiderstand W und sein Gewicht G im Gleichgewicht sind: G = A + W. Abbildung 7-1: Funktionsprinzip Der Durchfluss kann als Höhenstellung des Schwebekörpers auf der Skale am Messglas abgelesen werden. Die Oberkante des Schwebekörpers ist die Ablesekante. www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 29: Technische Daten

    /N (Kopfstück und Fußstück aus Messing): 10 barg / 145 psig DK…/PV /PV (Kopfstück und Fußstück aus PVDF): 4 barg / 58 psig Prüfdruck PT Je nach Ausführung (siehe Typenschild) Höhere Drücke auf Anfrage 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 30 Option: PTFE / FFKM, PTFE / EPDM, EPDM, FFKM Schutzhaube Polycarbonat Prozessanschlüsse Standard 1/4 NPT Innengewinde Option G1/4, Ermeto 6 oder 8, Schlauchanschluss 6 mm oder 8 mm, Dilo, Gyrolok, Swagelok Andere Anschlüsse auf Anfrage Tabelle 7-1: Technische Daten www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 31: Technische Daten Der Grenzwertgeber

    Die Grenzwertgeber mit Ringdurchmesser 15 mm / 0,6" als max. Kontakt sind nur bis 60 l/h / 15,8 GPH Wasser oder 2400 l/h / 89,3 SCFH Luft einsetzbar (Außendurchmesser des Messglases). 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 32: Einsatzbereich Der Grenzwertgeber

    Die Grenzwertgeber mit Ringdurchmesser 15 mm / 0,6" als max. Kontakt sind nur bis 60 l/h / 15,8 GPH Wasser oder 2400 l/h / 89,3 SCFH Luft einsetzbar (Außendurchmesser des Messglases). www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 33: Abmessungen Und Gewichte

    [mm] ["] [mm] ["] [mm] ["] [mm] ["] DK46 4,37 3,55 1,77 DK800 5,75 4,92 3,15 DK47 7,72 6,89 5,12 DK48 13,6 12,8 11,0 Tabelle 7-3: Abmessungen in mm und Zoll 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 34: Schalttafelausschnitt Und Blende

    Tabelle 7-4: Abmessungen in mm und Zoll 7.4 Gewichte DK46 DK800 DK47 DK48 [kg] [lb] [kg] [lb] [kg] [lb] [kg] [lb] Gewicht 0,88 Gewicht mit Regler Tabelle 7-5: Gewichte in kg und lb www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 35: Messbereiche

    3000 4000 5000 0,315 Tabelle 7-6: Messbereiche für DK46 - DK47 - DK800 1 Mit Schwebekörper AIII 4-H INFORMATION! Der Betriebsdruck sollte bei Flüssigkeiten mindestens das 2-fache, bei Gasen das 5-fache des Druckverlustes betragen. Die angegebenen Druckverluste gelten für Wasser und Luft bei max. Durchfluss.
  • Seite 36: Messbereiche Für Dk48

    Nl/h bzw Nm /h: Volumenstrom im Normzustand 0°C / +32°F, 1,013 bara / 14,7 psia (DIN 1343) SCFM bzw. SCFH: Volumenstrom im Standardzustand +15°C / +59°F, 1,013 bara / 14,7 psia (ISO 13443) www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 37: Messbereiche Für Ventile

    Spindel 4,5 mm / 0,177" Spindel 4,5 mm / 0,177" 1 Durchfluss Luft Spindel 4,5 mm / 0,177" Spindel 4,5 mm / 0,177" 2 Durchfluss Wasser 3 Spindelumdrehung n Tabelle 7-9: Ventilcharakteristik 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 38: Durchflussregler Für Variablen Druck

    Bei einem schwankendem Nachdruck von 0...5,5 bar / 0...79,8 psi bleibt der Durchfluss im Gerät konstant. 1 Durchflussregler für variablen Vordruck, Typ RE 2 Durchflussregler für variablen Nachdruck, Typ und NRE RA und NRA Tabelle 7-12: Reglercharakteristiken www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 39: Regelbereiche

    /h: Volumenstrom im Normzustand 0°C / +32°F, 1,013 bara / 14,7 psia (DIN 1343) - SCFM bzw. SCFH: Volumenstrom im Standardzustand +15°C / +59°F, 1,013 bara / 14,7 psia (ISO 13443) 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 40: Technische Daten Für Durchflussregler

    +100°C / +212°F Werkstoff Edelstahl 1.4404 Dichtung PTFE Membran PTFE mit Kohlenstoff/Graphit gefüllt O-Ring FPM oder FFKM Tabelle 7-15: Technische Daten INFORMATION! Höhere Drücke und Temperaturen, andere Anschlüsse oder Werkstoffe auf Anfrage. www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 41: Abmessungen Mit Durchflussregler

    0,75 1,54 3,55 DK47 8,27 9,18 2,76 0,75 1,54 3,55 DK48 8,27 15,1 2,76 0,75 1,54 3,55 DK800 8,27 7,21 2,76 0,75 1,54 3,55 Tabelle 7-16: Abmessungen in mm und Zoll 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 42: Notizen

    NOTIZEN DK46 - DK800 www.krohne.com 08/2020 - 4000199205 - MA DK46-800 R05 de...
  • Seite 43 NOTIZEN DK46 - DK800 08/2020 - 4000199205 - MA DK46-800 R05 de www.krohne.com...
  • Seite 44 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
