KROHNE H 250 U Montage- Und Betriebsanleitung
Schwebekörper-durchflussmesser mit durchflussrichtung von oben nach unten
Inhaltsverzeichnis
Quicklinks
7026081100
C
KROHNE 10/2005
GM
www.krohne.com
Montage- und
Betriebsanleitung
H 250 U
Schwebekörper-Durchflussmesser
mit Durchflussrichtung von oben nach unten

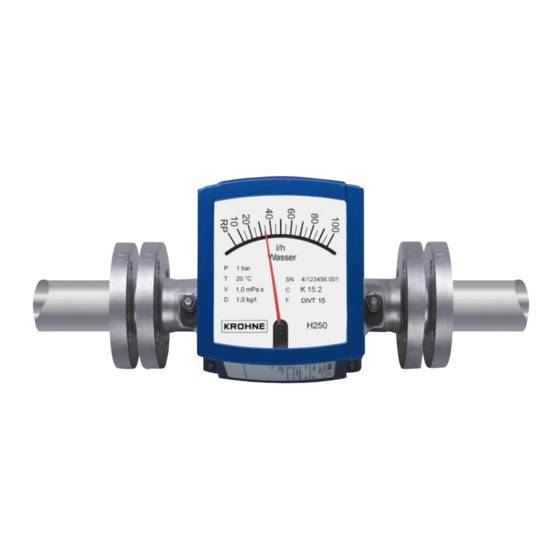

H 250 H
Schwebekörper-Durchflussmesser
mit horizontaler Einbaulage
S
chwebekörper-Durchflussmesser
Wirbelfrequenz-Durchflussmesser
Durchflusskontrollgeräte
Magnetisch-Induktive Durchflussmesser
Ultraschall-Durchflussmesser
Masse-Durchflussmesser
Füllstand-Messgeräte
Kommunikationstechnik
Engineering-Systeme & -Lösungen
Schaltgeräte, Zähler, Anzeiger und Schreiber
Energie
Druck- und Temperatur
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE H 250 U
Inhaltszusammenfassung für KROHNE H 250 U

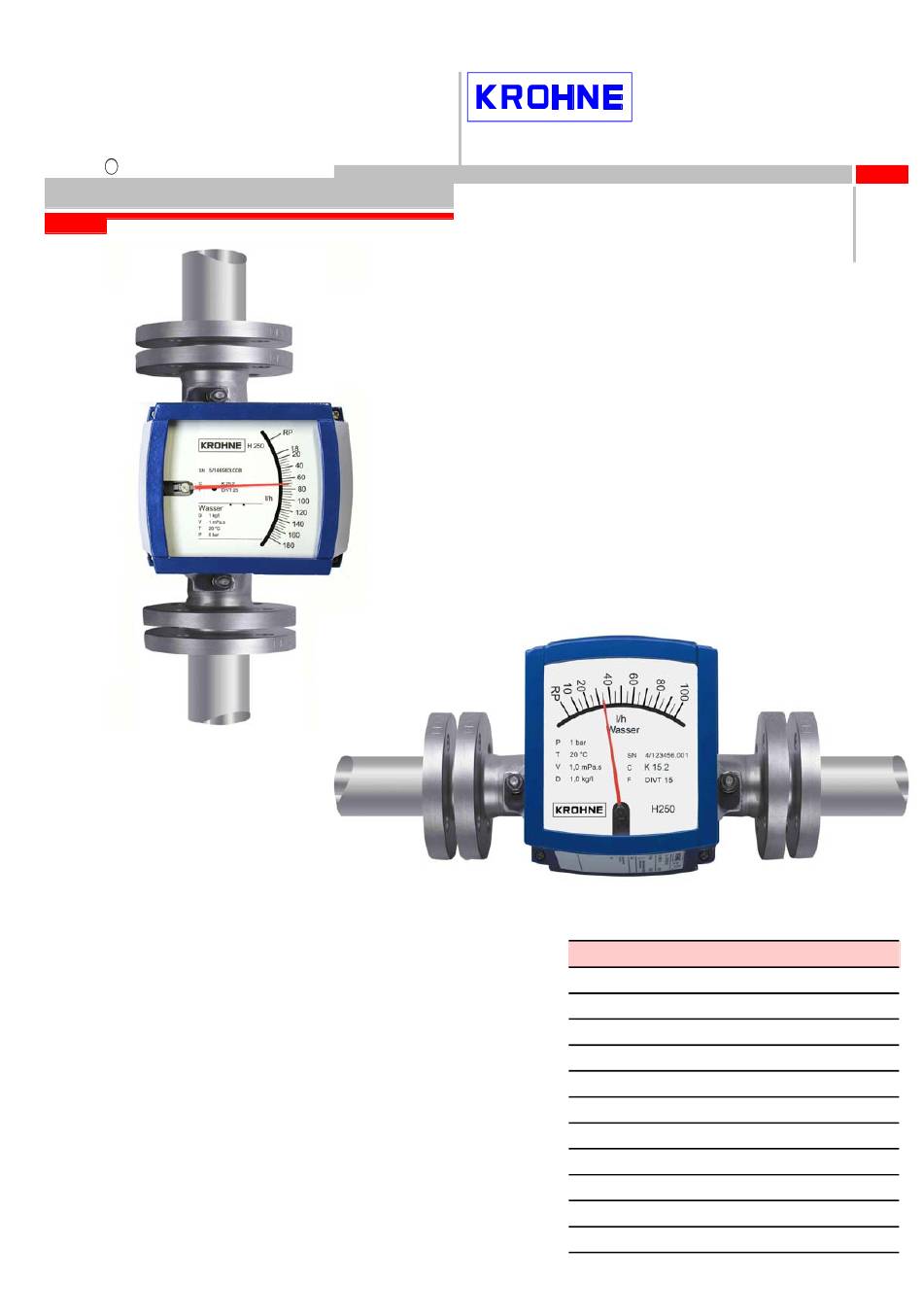

- Seite 1 7026081100 KROHNE 10/2005 Montage- und Betriebsanleitung H 250 U Schwebekörper-Durchflussmesser mit Durchflussrichtung von oben nach unten H 250 H Schwebekörper-Durchflussmesser mit horizontaler Einbaulage chwebekörper-Durchflussmesser Wirbelfrequenz-Durchflussmesser Durchflusskontrollgeräte Magnetisch-Induktive Durchflussmesser Ultraschall-Durchflussmesser Masse-Durchflussmesser Füllstand-Messgeräte Kommunikationstechnik Engineering-Systeme & -Lösungen Schaltgeräte, Zähler, Anzeiger und Schreiber...
-
Seite 2: Inhaltsverzeichnis
9.3.5 Änderung des Messbereichs und Umrechnung ESK II ................24 Durchfluss- / Summenzähler ESK-Z .................... 24 Hochtemperaturausführung......................24 Ersatzteilliste ..........................26 Wartung ............................27 Hinweise zur Geräterücksendung an KROHNE..................28 Montage- und Betriebsanleitung H 250 H mit horizontaler / vertikaler Einbaulage... -
Seite 3: Produkthaftung Und Garantie
Kaufvertrages sind. Die Berechnung der drucktragenden Teile erfolgt ohne Zuschlag für Korrosion, Abtragung durch Abrieb oder Kavitation. Wenn Sie das Durchflussmessgerät z.B. zur Reparatur an die KROHNE Messtechnik zurückschicken, beachten Sie bitte den Hinweis am Ende dieser Montage- und Betriebsanleitung. Lieferumfang Montage und Betriebsanleitung Ident. -
Seite 4: Allgemeines
Allgemeines Bezeichnungsschlüssel Der Bezeichnungsschlüssel setzt sich aus folgenden Elementen zusammen: 1) H 2 5 0 Baureihe Messteil H250H mit horizontaler Einbaulage; Durchfluss von links nach rechts oder Durchfluss von rechts nach links H250U mit vertikaler Einbaulage Durchfluss von oben nach unten Werkstoffe/Ausführungen rostfreier Stahl Ausführung Heizmantel... -
Seite 5: Kennzeichnung
0044: Kenn-Nummer der überwachenden Stelle zur EG-Druckgeräterichtlinie 97/23/EG Zusatzkennzeichnung: SN : Seriennummer Verkaufsauftrag / Position KROHNE-Auftrag Vxxx…: Produktkonfigurator Code Artikel Code Druckgeräterichtlinen-Schlüssel PED Pressure Equipment Directive Fluid Gase, verflüssigte Gase, unter Druck gelöste Gase, Dämpfe und diejenigen Flüssigkeiten deren Dampfdruck bei der zulässigen maximalen Temperatur um mehr als 0,5 bar über dem normalen Atmosphärendruck (1013 mbar) liegt. -
Seite 6: Funktionsprinzip
Funktionsprinzip Der Durchflussmesser H 250 H mit waage- rechter Einbaulage und H 250 U mit senk- rechter Duchflussmessung von oben nach unten sind für Messungen des Volumen- durchfluss von Flüssigkeiten geeignet. H250 H Der Durchflussmesser arbeitet nach einem modifizierten Schwebekörper- Messprinzip. -
Seite 7: Einbau In Die Rohrleitung
Einbau in die Rohrleitung Das Gerät darf durch die Rohrleitungen weder Zug- noch Druckbeanspruchungen ausgesetzt werden. Unmittelbar vor dem Einbau ist zu prüfen, ob das Gerät frei von Fremdkörpern ist. Schrauben und Dichtungen (bauseits bereitzustellen) sind entsprechend der Druckstufe des Anschlussflansches bzw. -
Seite 8: Inbetriebnahme
Inbetriebnahme Für den Betrieb des Gerätes ist ein minimaler Betriebsdruck (Vordruck) notwendig. Messstoff Druckverlust : Betriebsdruck Flüssigkeiten 1 : 2 Flüssigkeitsmessung Während der Inbetriebnahme Rohrleitung entlüften, um Flüssigkeitsschläge zu vermeiden. Ventile langsam öffnen ! Durchflusstabelle H250 . /RR Allgemein Referenzbedingungen: Wasser bei 20°C Die Messspanne beträgt 10 : 1 Die angegebenen Druckverluste gelten für Wasser bei maximalem Durchfluss. -
Seite 9: Durchflusstabelle H250 U
Durchflusstabelle H250 U Schwebekörperform Wasser: DN15 DIV TB DN25 ... DN50: DIV T Nennweite Konus Durchfluss [l/h] Druckverlust [mbar] ASME DN15 1/2" K 15.1 K 15.2 K 15.3 K 15.4 K 15.5 K 15.6 K 15.7 1100 K 15.8 1500 DN25 1"... -
Seite 10: Technische Daten
Technische Daten Genauigkeitsklasse nach VDI / VDE-Richtlinie 3513, Bl. 2 H250. / RR Anschlüsse H 250 Flansche (H250. /RR) Anschlussmaße nach EN-1092-1 DN15-100, PN16-100 ASME B 16.5 1/2" - 4", 150 - 600 lbs JIS B 2238 LR 15-100, 10K-20K Anschluss für Beheizung (H250. -
Seite 11: M9 Mit Elektrischen Einbauten
Anzeige M9 mit elektrischen Einbauten Maximale Messstofftemperaturen TS in Abhängigkeit der Umgebungstemperatur Tamb. ohne Heizmantel mit Heizmantel <40°C < 60°C amb. amb. ASME ASME TS °C TS °C Ausführung mit DN15 1/2" DN15 ½" ESK II, ESK-S, ESK3-PA DN25 1" ESK II mit Zähler Grenzwertgeber SC.. -
Seite 12: Abmessungen Und Gewichte
Abmessungen und Gewichte Flanschanschlüsse für das Messteil EN 1092 -1 (=BS 4504) DN15, DN25, DN50 PN40 DN80, DN100 PN16 ASME B 16.5 1/2" bis 4" 150Ibs/RF oder 300Ibs/RF Anschlüsse für den Heizmantel Flansche nach EN 1092 -1 (=BS4504) DN15, DN25 PN 40 Flansche nach ASME B 16.5 1/2", 1"... -
Seite 13: Anzeige M9
Anzeige M9 Grenzwertgeber Der Schwebekörper-Durchflussmesser H250 /M9 kann mit maximal zwei elektronischen Grenzwertgebern aus- gerüstet werden. Der Grenzwertgeber arbeitet mit einem Schlitzinitiator, der durch die halbkreisförmige, zum Messzeiger gehörende Metallfahne induktiv betätigt wird. Die Einstellung der Schaltpunkte erfolgt durch Kontaktzeiger. Dabei dient die Stellung des Kontaktzeigers gleichzeitig zur Anzeige des eingestellten Grenzwertes. - Seite 14 Anschlussdiagramme 2-Leiter NAMUR Sicherheitsgerichtet * SC3,5-N0-Y SJ3,5-SN und SJ3,5-S1N Eingänge Eingang Klemmen Klemme in der in der Anzeige Anzeige Ausgang I Ausgang II Netz Ausgang III Ausgang I Netz LED gelb Ausgang LED grün Power LED gelb Relaisausgang Schalter S1 LED rot LB/LK Wirkrichtung I LED rot...
-
Seite 15: Grenzwerteinstellung
Anschlussdiagramm 3-Leiter 8.1.2 Grenzwerteinstellung Die Einstellung erfolgt direkt über die Kontaktzeiger (2): Skalenöffnung - Skale beiseite schieben - Arretierungsschraube (1) etwas lösen - Skale bis zum Einrastpunkt zurückschieben - Kontaktzeiger (2) auf den gewünschten Schaltpunkt einstellen - Nach der Einstellung sollten sich die Kontakt- zeiger (2) mit der Arretierungsschraube (1) wieder fixiert werden. - Seite 16 Definition von Min1 und Min2 bzw. Max1 und Max2 Stromaufnahme in der gezeigten Zeigerstellung SC3,5-N0 ≤1 mA Min1 Min2 SJ3,5-S1N ≤1 mA Stromaufnahme in der gezeigten Zeigerstellung SJ3,5-S1N ≥3 mA Max1 Max2 SC3,5-N0 ≥3 mA 8.1.4 Technische Daten Grenzwertgeber Technische Daten 2-Leiter 2-Leiter 2-Leiter...
-
Seite 17: Elektrischer Signalausgang Esk Ii
Elektrischer Signalausgang ESK II 8.2.1 Elektrischer Anschluss Die Anschlussklemmen der M9-Anzeige sind steckbar ausgeführt und können zum Anschließen der Leitungen abgenommen werden. 8.2.2 HART -Kommunikation mit ESK II Eine HART - Kommunikation ist nicht zwingend Voraussetzung für das Betreiben des ESK II. Wird eine HART - Kommunikation mit dem ESK II durchgeführt, beeinträchtigt sie in keiner Weise die analoge Messwertübertragung (4...20mA) -
Seite 18: Technische Daten Esk Ii
Messwertauflösung............< 0.1 % vom Endwert Temperatureinfluss ............< 0.05 % / K vom Endwert Software (Geräte Stamm Datei) wird auf Diskette mitgeliefert oder via Internet www.krohne.com Geräte-Profil komplette Realisierung des Profils B, V3.0 Funktionsblöcke Durchfluss (AI0) ....wahlweise für Volumen- bzw. Massendurchfluss Default-Einheiten: Qv [m3/h];... -
Seite 19: Summenzähler Esk-Z
Summenzähler ESK-Z Der Durchflusszähler ESK-Z in 3-Leiter Technik kann in 11 + Verbindung mit dem elektrischen Stromausgang ESK II 12 - in die Anzeige M9 eingebaut werden. 12 - Ein 6-stelliges Display zeigt den Summen-Durchflusswert an, umschaltbar auf den momentanen Durchflusswert in 0 ... -
Seite 20: Einstellungen, Anzeigemodus
8.4.2 Einstellungen, Anzeigemodus Reset Löschen des gespeicherten Summenwertes Reset Taste 1 Durchfluss Beispiel in [%] mit Dezimalpunkt und einer Nachkommastelle Taste 2 Summenzähler Beispiel ohne Dezimalpunkte Taste 3 Umrechnungsfaktor Beispiel Aufleuchten der ersten beiden Dezimalpunkte Umrechnungsfaktor Der Umrechnungsfaktor ist werkseitig immer auf den Messbereich bezogen eingestellt. Umrechnungsfaktor = 10% vom Messbereichsendwert. -
Seite 21: Konverter Esk-S
Konverter ESK-S Der Konverter ESK-S wandelt in 3-Leiter-Technik das Stromausgangssignal des ESK II in ein Stromsignal von 0 ... 20 mA. ESK II blau 0 ... 20 mA. 8.5.1 Technische Daten ESK-S Hilfsenergie 18 ... 30 VDC Stromaufnahme max. 70 mA Eingangssignal 4 ... -
Seite 22: Einbau Kontakteinschub
Einbau Kontakteinschub Der Durchflusszähler ESK-Z ist, falls vorhanden, zu entfernen . Kontaktzeiger (1) mittig zusammenführen Arretierungsschraube (2) der Kontaktzeiger lösen Der Kontakteinschub in die dritte Schiene einschieben bis der Halbkreis (3) den Zeigerbock umschließt . Die Anschlussklemmen des Kontakteinschubes sind steckbar ausgeführt und können zum Anschließen der Leitungen abgenommen werden. -
Seite 23: Einstellung Nullpunkt Und 100%-Wert Am Esk Ii
Durch Anheben an beiden anschlussfreien Seiten wird das Verbiegen der Anschlussbeine Speicherbausteins (EEPROM) vermieden. Das EEPROM wird in den Austausch-ESK II eingesetzt. Beim Einstecken des EEPROM´s ist auf die richtige Einbaulage ( Pin1 / Kerbe ) zu achten! Alle acht Anschlußbeine sorgfältig und gleichzeitig in den Sockel drücken ! Deckel verschließen und ESK II einbauen. -
Seite 24: Änderung Des Messbereichs Und Umrechnung Esk Ii
9.3.5 Änderung des Messbereichs und Umrechnung ESK II Wird eine Änderung des Messbereiches, der Messstofftemperatur, des Messstoffes, der Dichte, der Viskosität, des Druckes gewünscht, so kann dies mit dem Programm KroVaCal durchgeführt werden. Eigenschaften und Möglichkeiten des Programmes: - Kalibrierung und Umrechnung auf jeden Messstoff und jeden Messbereich - Geräte-Identifikation, Geräteadresse, Serien-Nummer, Messstellenbezeichnung - Digitale Messwertabfrage in Durchflusseinheiten, % und mA - Test / Einstellfunktionen... -
Seite 25: Montage Der Anzeige
Montage der Anzeige Anzeige mit den Befestigungsclipsen auf die Distanzbolzen (4) aufsetzen, Unterlegscheiben aufstecken und mit den Mutter festschrauben (max. 8 Nm). Achtung: Einbaulage der Befestigungsclipse beachten: kg/h 1000 DN15, DN25 DN50, DN80, DN100 H250 586 677/01-03 15/25 H250/R R/M9/K2/ESK K 25.2 1.4571 CIV 25 1.4571 1997... -
Seite 26: Ersatzteilliste
Ersatzteilliste Ersatzteilliste Messteil Bestell-Nr. DN 15 Schwebekörper TIV 15 1.4404............... X251043000 Set Schwebekörperfänger; Standard (1 Fänger, 1 Sprengring)......X251050100 Feder 02 ......................... 3204830200 Feder 03 ......................... 3204830300 DN 25 Schwebekörper TIV 25 1.4404............... X252043000 Set Schwebekörperfänger; Standard (1 Fänger, 1 Sprengring)......X252050100 Feder 04 ......................... -
Seite 27: Wartung
Kontakteinschub K1 Min SC3,5 N0 standard ........X251033100 Kontakteinschub K1 Max SC3,5 N0 standard ........X251033200 Kontakteinschub K2 Min / Max SC3,5 N0 standard ........X251033300 Kontakteinschub K2 Min1 / Min2 SJ3,5 S1N / SJ 3,5 SN ....... X251033400 Kontakteinschub K2 Max1 / Max2 SJ3,5 S1N / SJ 3,5 SN ........ -
Seite 28: Hinweise Zur Geräterücksendung An Krohne
Geräte, die mit Flüssigkeiten in Kontakt gekommen sind, nur dann transportieren, prüfen oder reparieren, wenn das ohne Risiko für Personal und Umwelt möglich ist. KROHNE kann Ihre Rücksendung nur dann bearbeiten, wenn Sie eine Bescheinigung über die Gefahrfreiheit dieser Rücklieferung entsprechend folgendem Muster beilegen.
