Antriebsgrö-
ße
[mm]
Ø 35-Ø 45
Ø 58
Aluminiummitnehmer
Ø 58
Druckgussmitnehmer
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht
eingeschlagen und nicht in die Wickelwelle fallen gelassen
werden!
Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegen-
lager in den Kasten ein und sichern Sie den Antrieb entsprechend der Befestigungsart
des Wandlagers mit Splint oder Federstecker.
14

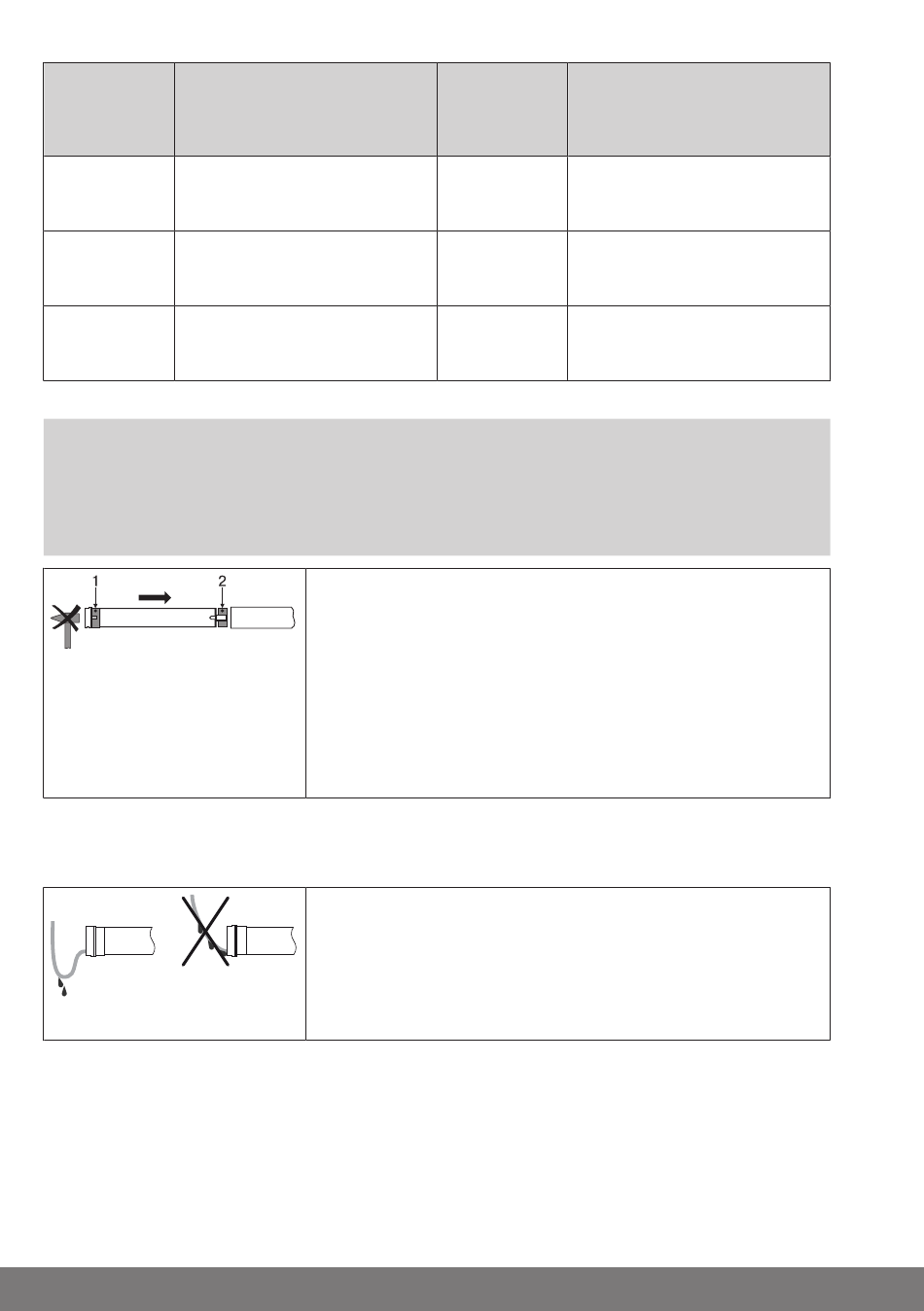

Mitnehmer
Alle
Montieren Sie den Rohrantrieb mit entsprechendem
Ring (1) und Mitnehmer (2). Falls der Ring mehrere Nu-
ten besitzt, wählen Sie die passgenaue Nut aus und
schieben den Ring (1) auf den Laufring.
Anschließend schieben Sie den Rohrantrieb mit dem
vormontierten Ring (1) und Mitnehmer (2) formschlüssig
in die Welle ein. Achten Sie auf guten Sitz des Ringes
und des Mitnehmers in der Welle.
Anschlussleitung verlegen
Verlegen und fixieren Sie die Anschlussleitung zum
Rohrantrieb ansteigend. Die Anschlussleitung und ggfs.
die Antenne dürfen nicht in den Wickelraum hineinragen.
Decken Sie scharfe Kanten ab.
Drehmoment
Befestigungsschrauben
max. [Nm]
bis 50
bis 120
bis 120
(4 Stück)
Blechschraube
Ø 4,8 x 9,5 mm
Senkschraube
M8 x 16 mm
Blechschraube
Ø 6,3 x 13 mm
