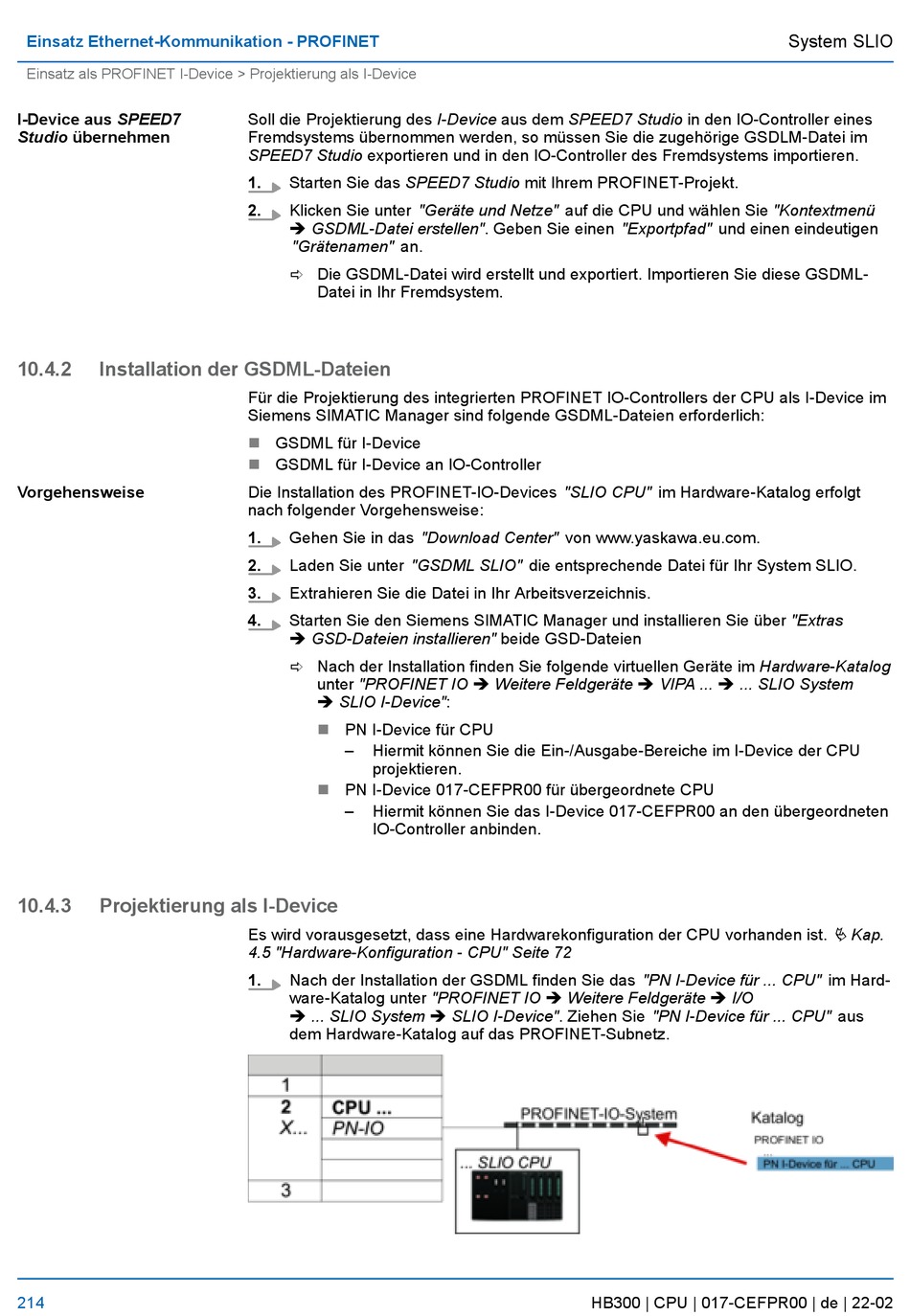

Einsatz Ethernet-Kommunikation - PROFINET
Einsatz als PROFINET I-Device > Projektierung als I-Device
I-Device aus SPEED7
Studio übernehmen
10.4.2
Installation der GSDML-Dateien
Vorgehensweise
10.4.3
Projektierung als I-Device
214
Soll die Projektierung des I-Device aus dem SPEED7 Studio in den IO-Controller eines
Fremdsystems übernommen werden, so müssen Sie die zugehörige GSDLM-Datei im
SPEED7 Studio exportieren und in den IO-Controller des Fremdsystems importieren.
1.
Starten Sie das SPEED7 Studio mit Ihrem PROFINET-Projekt.
2.
Klicken Sie unter "Geräte und Netze" auf die CPU und wählen Sie "Kontextmenü
è GSDML-Datei erstellen". Geben Sie einen "Exportpfad" und einen eindeutigen
"Grätenamen" an.
ð Die GSDML-Datei wird erstellt und exportiert. Importieren Sie diese GSDML-
Datei in Ihr Fremdsystem.
Für die Projektierung des integrierten PROFINET IO-Controllers der CPU als I-Device im
Siemens SIMATIC Manager sind folgende GSDML-Dateien erforderlich:
n
GSDML für I-Device
n
GSDML für I-Device an IO-Controller
Die Installation des PROFINET-IO-Devices "SLIO CPU" im Hardware-Katalog erfolgt
nach folgender Vorgehensweise:
1.
Gehen Sie in das "Download Center" von www.yaskawa.eu.com.
2.
Laden Sie unter "GSDML SLIO" die entsprechende Datei für Ihr System SLIO.
3.
Extrahieren Sie die Datei in Ihr Arbeitsverzeichnis.
4.
Starten Sie den Siemens SIMATIC Manager und installieren Sie über "Extras
è GSD-Dateien installieren" beide GSD-Dateien
ð Nach der Installation finden Sie folgende virtuellen Geräte im Hardware-Katalog
unter "PROFINET IO è Weitere Feldgeräte è VIPA ... è ... SLIO System
è SLIO I-Device":
n
PN I-Device für CPU
–
Hiermit können Sie die Ein-/Ausgabe-Bereiche im I-Device der CPU
projektieren.
n
PN I-Device 017-CEFPR00 für übergeordnete CPU
–
Hiermit können Sie das I-Device 017-CEFPR00 an den übergeordneten
IO-Controller anbinden.
Es wird vorausgesetzt, dass eine Hardwarekonfiguration der CPU vorhanden ist.
4.5 "Hardware-Konfiguration - CPU" Seite 72
1.
Nach der Installation der GSDML finden Sie das "PN I-Device für ... CPU" im Hard-
ware-Katalog unter "PROFINET IO è Weitere Feldgeräte è I/O
è ... SLIO System è SLIO I-Device". Ziehen Sie "PN I-Device für ... CPU" aus
dem Hardware-Katalog auf das PROFINET-Subnetz.
HB300 | CPU | 017-CEFPR00 | de | 22-02
System SLIO
