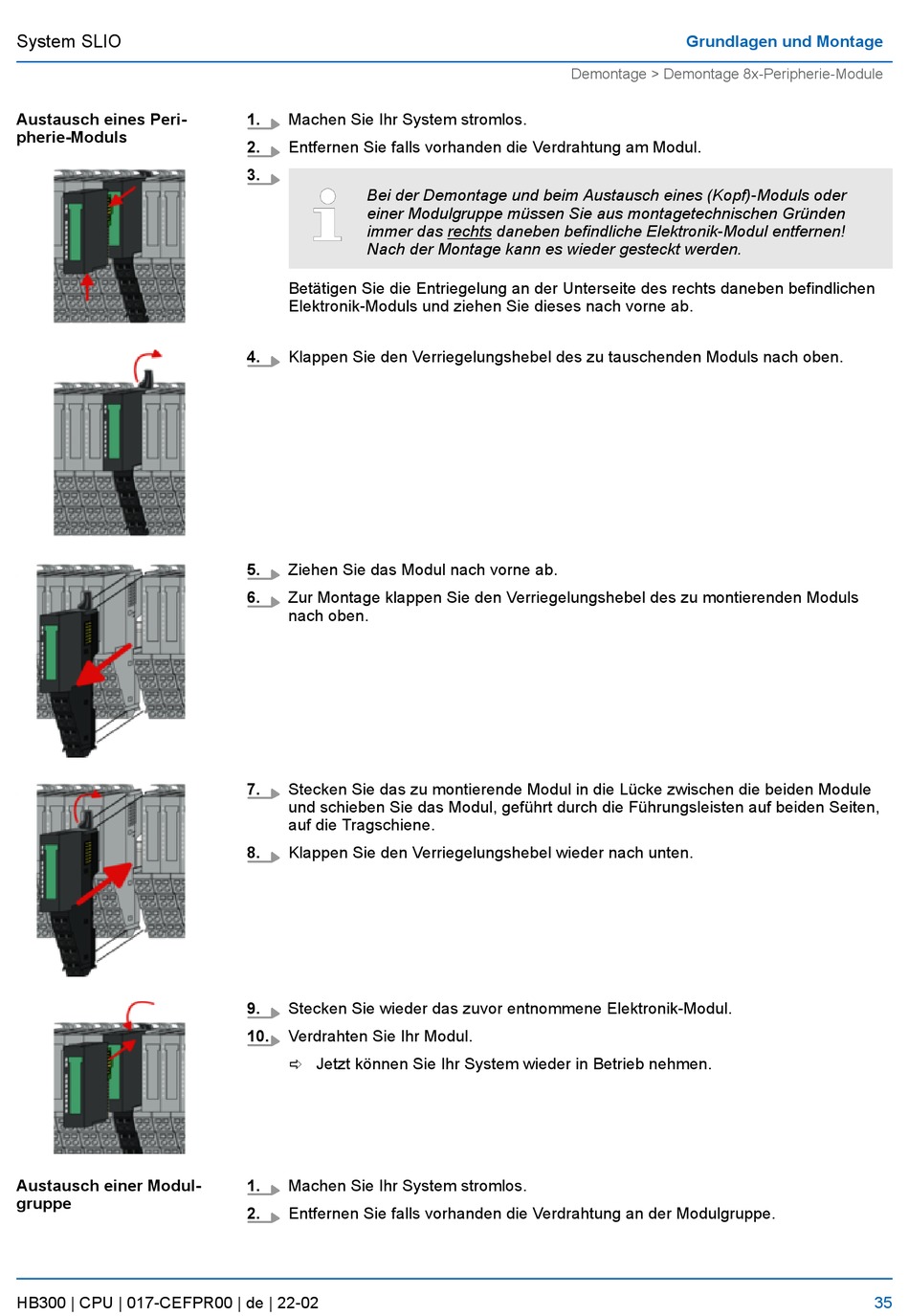

System SLIO
Austausch eines Peri-
pherie-Moduls
Austausch einer Modul-
gruppe
HB300 | CPU | 017-CEFPR00 | de | 22-02
1.
Machen Sie Ihr System stromlos.
2.
Entfernen Sie falls vorhanden die Verdrahtung am Modul.
3.
Bei der Demontage und beim Austausch eines (Kopf)-Moduls oder
einer Modulgruppe müssen Sie aus montagetechnischen Gründen
immer das rechts daneben befindliche Elektronik-Modul entfernen!
Nach der Montage kann es wieder gesteckt werden.
Betätigen Sie die Entriegelung an der Unterseite des rechts daneben befindlichen
Elektronik-Moduls und ziehen Sie dieses nach vorne ab.
4.
Klappen Sie den Verriegelungshebel des zu tauschenden Moduls nach oben.
5.
Ziehen Sie das Modul nach vorne ab.
6.
Zur Montage klappen Sie den Verriegelungshebel des zu montierenden Moduls
nach oben.
7.
Stecken Sie das zu montierende Modul in die Lücke zwischen die beiden Module
und schieben Sie das Modul, geführt durch die Führungsleisten auf beiden Seiten,
auf die Tragschiene.
8.
Klappen Sie den Verriegelungshebel wieder nach unten.
9.
Stecken Sie wieder das zuvor entnommene Elektronik-Modul.
10.
Verdrahten Sie Ihr Modul.
ð Jetzt können Sie Ihr System wieder in Betrieb nehmen.
1.
Machen Sie Ihr System stromlos.
2.
Entfernen Sie falls vorhanden die Verdrahtung an der Modulgruppe.
Grundlagen und Montage
Demontage > Demontage 8x-Peripherie-Module
35
