System SLIO
Stationen vernetzen
Verbindungen projektieren
HB300 | CPU | 017-CEFPR00 | de | 22-02

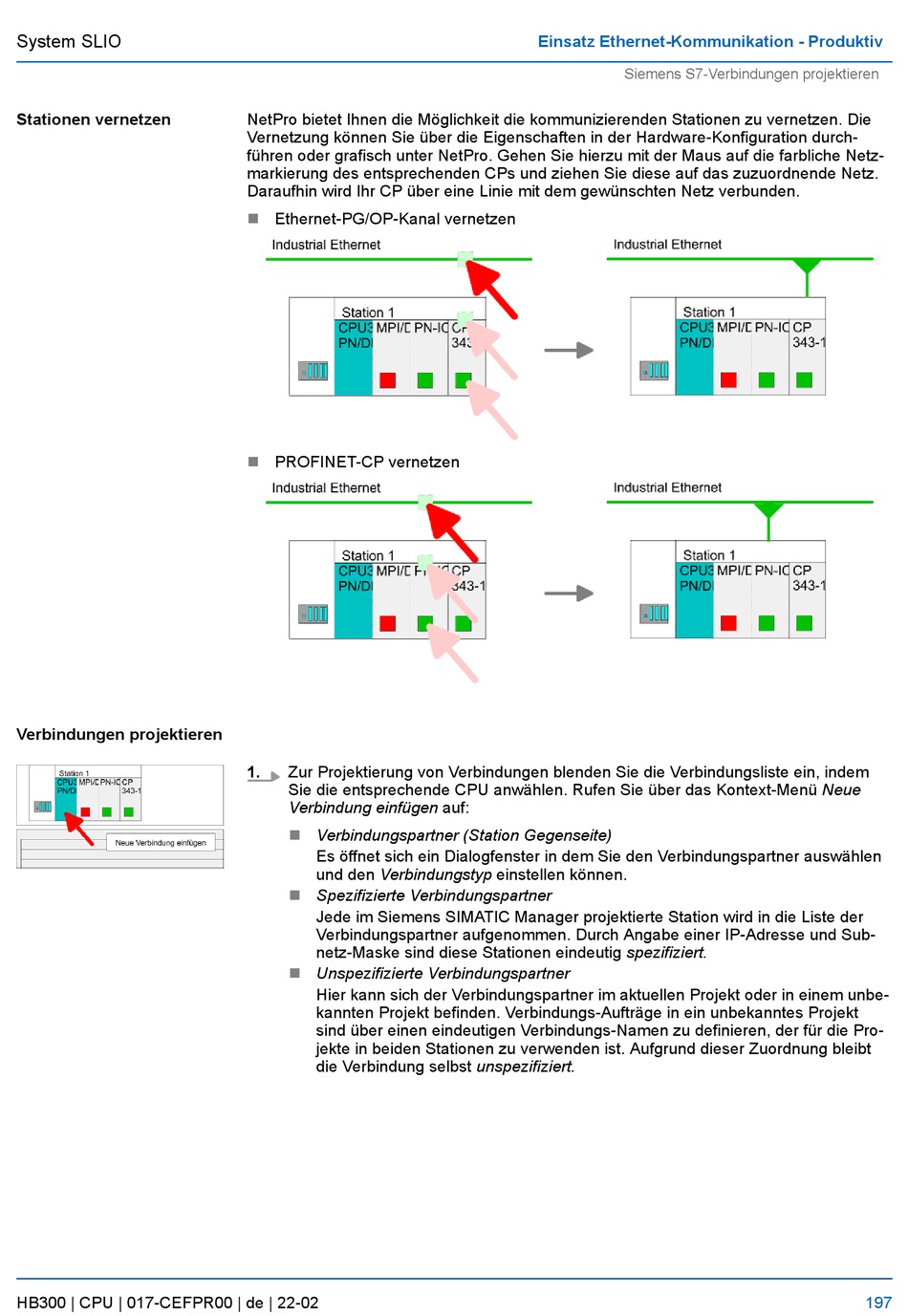

NetPro bietet Ihnen die Möglichkeit die kommunizierenden Stationen zu vernetzen. Die
Vernetzung können Sie über die Eigenschaften in der Hardware-Konfiguration durch-
führen oder grafisch unter NetPro. Gehen Sie hierzu mit der Maus auf die farbliche Netz-
markierung des entsprechenden CPs und ziehen Sie diese auf das zuzuordnende Netz.
Daraufhin wird Ihr CP über eine Linie mit dem gewünschten Netz verbunden.
n
Ethernet-PG/OP-Kanal vernetzen
n
PROFINET-CP vernetzen
1.
Zur Projektierung von Verbindungen blenden Sie die Verbindungsliste ein, indem
Sie die entsprechende CPU anwählen. Rufen Sie über das Kontext-Menü Neue
Verbindung einfügen auf:
n
Verbindungspartner (Station Gegenseite)
Es öffnet sich ein Dialogfenster in dem Sie den Verbindungspartner auswählen
und den Verbindungstyp einstellen können.
n
Spezifizierte Verbindungspartner
Jede im Siemens SIMATIC Manager projektierte Station wird in die Liste der
Verbindungspartner aufgenommen. Durch Angabe einer IP-Adresse und Sub-
netz-Maske sind diese Stationen eindeutig spezifiziert.
n
Unspezifizierte Verbindungspartner
Hier kann sich der Verbindungspartner im aktuellen Projekt oder in einem unbe-
kannten Projekt befinden. Verbindungs-Aufträge in ein unbekanntes Projekt
sind über einen eindeutigen Verbindungs-Namen zu definieren, der für die Pro-
jekte in beiden Stationen zu verwenden ist. Aufgrund dieser Zuordnung bleibt
die Verbindung selbst unspezifiziert.
Einsatz Ethernet-Kommunikation - Produktiv
Siemens S7-Verbindungen projektieren
197
