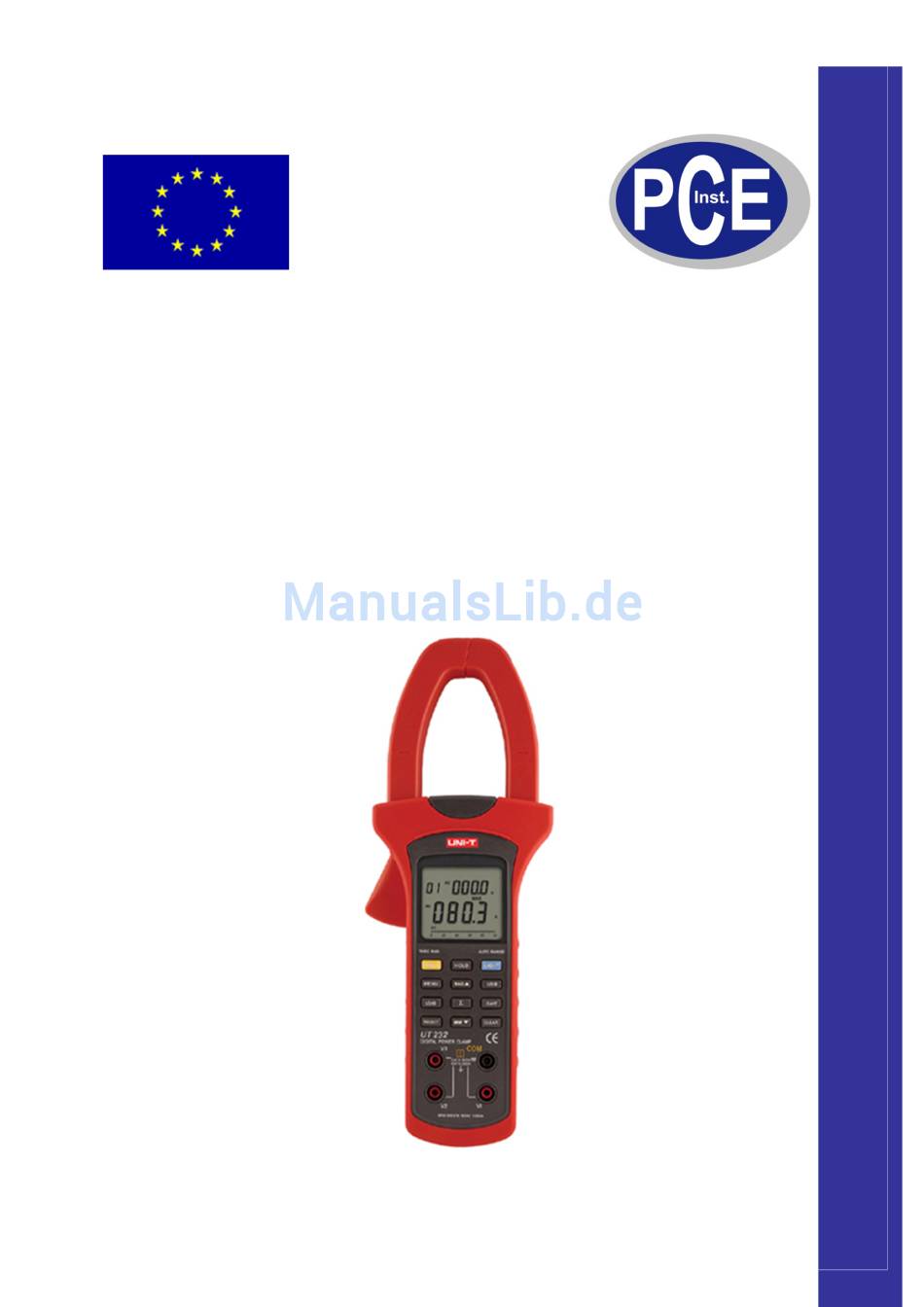

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Leistungsmessgerät PCE-UT 232...
-
Seite 2: Sicherheitshinweise
BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 1. Sicherheitshinweise 2. Einführung 3. Spezifikation 4. Funktionalitäten 5. Messvorbereitung / Messen 6. Entsorgungshinweise 1. Sicherheitshinweise Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Umweltbedingungen: Umgebungsfeuchtigkeit max. -
Seite 3: Spezifikation

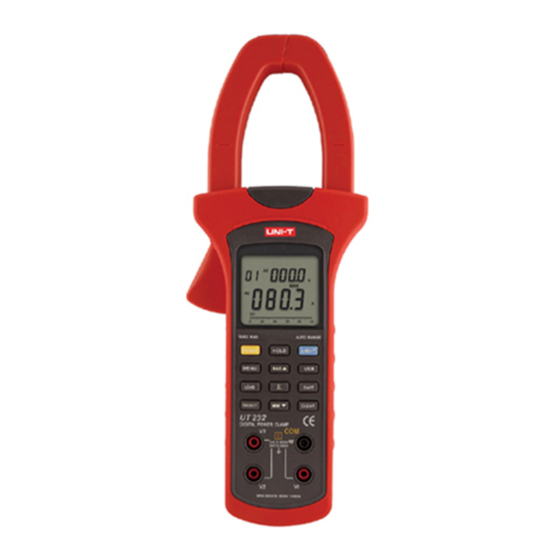

BETRIEBSANLEITUNG www.warensortiment.de 2. Einführung Das Modell UT232 ist ein Drei-Phasen-Leistungsmessgerät. Eine Messung von Spannung, Strom, Scheinleistung, Blindleistung, Leistungsfaktor, Phasenwinkel, Frequenz und Leistungsfaktor ist ebenfalls möglich. Die im Gerät angezeigten Werte können mittels eines USB Interface-Kabel zu einem PC übertragen werden. In einigen Fällen kann es vorkommen, dass die Software mit Ihrem PC nicht voll kompatibel ist. - Seite 4 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 4. Funktionalitäten Strommesszange Hebel zum Öffnen der Stromzange Ein / Aus Max / Umschaltung Messbereich Speicher abrufen Umschaltung Leiter 1-3 Min / Messbuchse Leiter 3 Messbuchse Leiter 2 Messbuchse Leiter 1 Messbuchse Leiter N Löschen Summe Speichern USB Ein / Aus Displaybeleuchtung Halten...
- Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Tastenfunktionen Ein / Aus Power 1 Sekunde halten schaltet das Gerät ein. Kurz drücken schaltet das Gerät aus Halten Hold Hält die momentanen Messwerte im Display fest. Erneutes drücken schaltet in den vorherigen Modus zurück. Beim Drücken der Taste ertönt ein Kontrollton. Display- Light Schaltet die Display-Beleuchtung für 30 Sekunden ein.
- Seite 6 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Display Symbole Daten werden übertragen Gleichstrommessung Phase 1 Phase 2 Phase 3 Stunden Minuten Watt: Summe der Leistung Batterie zu schwach. Um eine Falschmessung oder einen Elektroschock zu vermeiden, ersetzen Sie die Batterien. Sekunde Hertz Phasenwinkel Blindleistung Minimum Bargraph Überlauf...
- Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Messvorbereitung Schalten Sie das Messgerät ein. Das Display zeigt die zuletzt benutzte Einstellung. Sollte die Anzeige „Batterie zu schwach” zu sehen sein, ersetzen sie bitte die Batterien. 5.1 Messen: 5.1.1 Wechselspannung / Frequenz Um Wechselspannung / Frequenz zu messen verbinden Sie die Messleitungen mit dem Messgerät. Buchse V1 rot mit der roten Messleitung Buchse V2 blau mit der blauen Messleitung Buchse V3 gelb mit der gelben Messleitung...
- Seite 8 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 5.1.2 Wechselstrom / Wechselspannung Um Wechselstrom / Wechselspannung zu messen, drücken Sie die Taste MENU so oft bis auf dem Display A / V angezeigt wird. Öffnen Sie die Messzange und umschließen den zu messenden Leiter mit der Messzange. Verbinden Sie mit den Messleitungen die Messbuchse V1-V3 mit dem zu messenden Leiter L1-L3 sowie den N Leiter mit der Messbuchse COM.
- Seite 9 BETRIEBSANLEITUNG www.warensortiment.de 5.1.3 Leistung / Phasenwinkel Um Leistung / Phasenwinkel zu messen, drücken Sie die Taste MENU so oft bis auf dem Display A / V angezeigt wird. Öffnen Sie die Messzange und umschließen den zu messenden Leiter mit der Messzange. Wenn Sie 3 Phasen 4 Leiter messen möchten, verbinden Sie das Messgerät wie nebenstehend im Bild beschrieben mit dem...
- Seite 10 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de 5.1.4 Summe der Leistungen auslesen. (3 Phasen 4 Leiter) Drücken Sie die Taste SELECT Drücken Sie die Taste Σ bis Ø1 im Display erscheint. Drücken Sie die Taste MENU Display erscheint. Drücken Sie die Taste SELECT Drücken Sie die Taste Σ bis Ø2 im Display erscheint Drücken Sie die Taste SELECT Drücken Sie die Taste Σ...
- Seite 11 BETRIEBSANLEITUNG www.warensortiment.de 5.1.5 Scheinleistung / Blindleistung Schalten Sie das Messgerät ein und drücken Sie die Taste MENU so oft bis KVA / KVAr im Display zu sehen ist. Verbinden Sie nun die Messleitungen mit dem Messgerät und dem Messobjekt wie zur Messung von „Leistung / Phasenwinkel“...
- Seite 12 BETRIEBSANLEITUNG ____________________________________________________________________________________________________________________ www.warensortiment.de Wenn die Messung beendet ist, entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom Messgerät. 5.1.7 Leistung / Zeit Schalten Sie das Messgerät ein und drücken Sie die Taste MENU so oft bis KWh / Time im Display zu sehen ist. Verbinden Sie nun die Messleitungen mit dem Messgerät und dem Messobjekt wie zur Messung von „Leistung / Phasenwinkel“...
