5.3
Kabeltest mit der Remoteeinheit

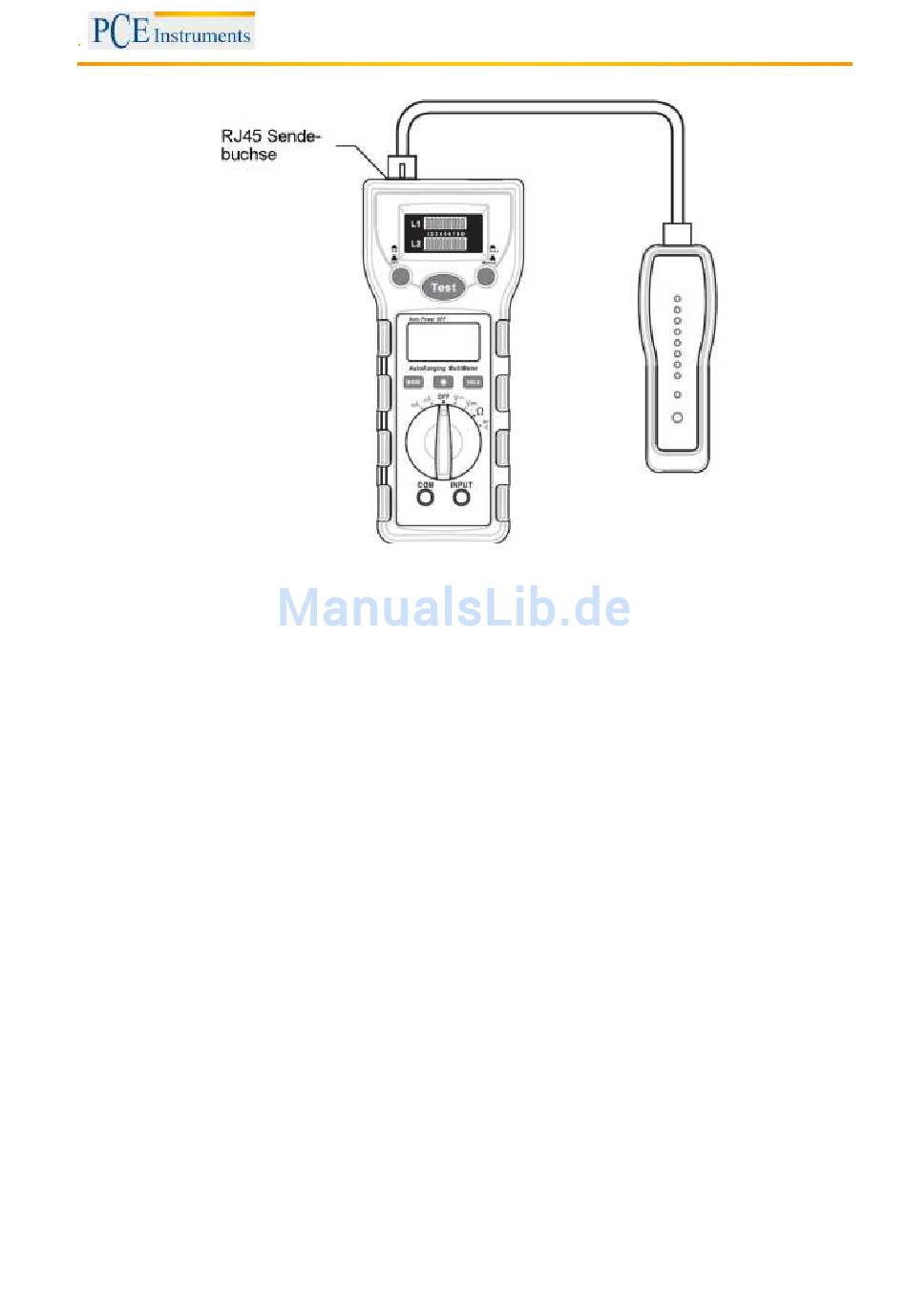

1. Wie im obigen Bild stecken Sie ein Ende des zu testenden Kabels in die RJ45 Sendebuchse der
Haupteinheit. Das andere Ende des Kabels stecken Sie in die RJ45 Buchse der Remoteeinheit.
2. Wiederholen Sie die Schritte 2, 3, 4, 5 des vorherigen Kapitels „Kabeltester-Bedienung". Doch
dieses Mal lesen Sie die Werte an der LED Anzeige der Remoteeinheit und nicht von der L2
Anzeige ab.
Warnung:
Benutzen Sie den LAN Tester nicht an Leitungen, die unter Spannungen stehen.
Austausch der Batterien:
Wenn sich das Licht der LEDs des LAN Testers dimmt, sind die Batterien leer und sollten sofort
ausgetauscht werden. Um die Batterie auszutauschen, entfernen Sie die Schrauben auf der Rückseite
und entfernen Sie die Batterieklappe und ersetzen Sie die 9 V Batterie mit einer Neuen vom gleichen Typ
(9 V, 6F22 oder desgleichen). Setzen Sie die Batterieklappe und die Schrauben wieder ein.
BETRIEBSANLEITUNG
13
