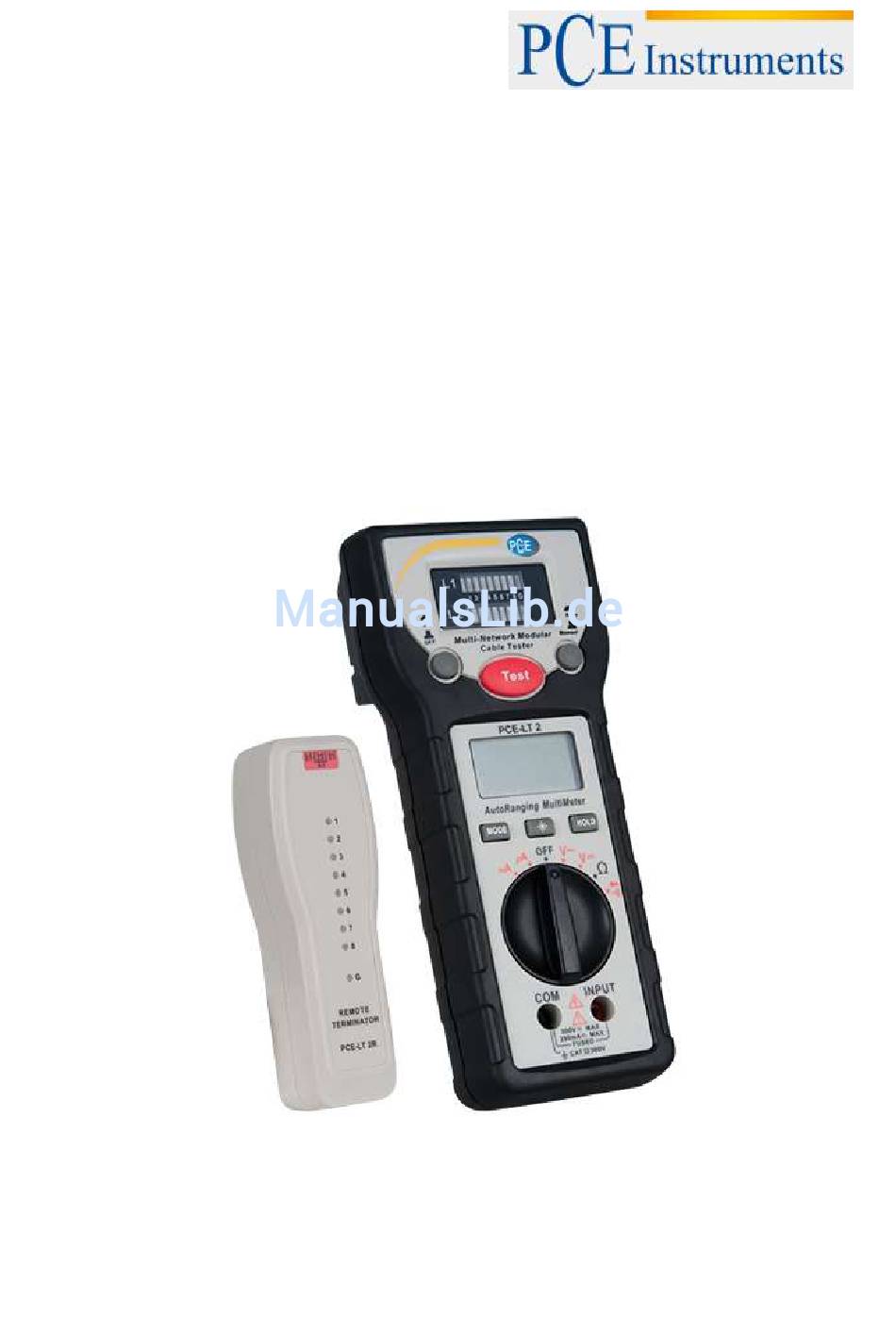

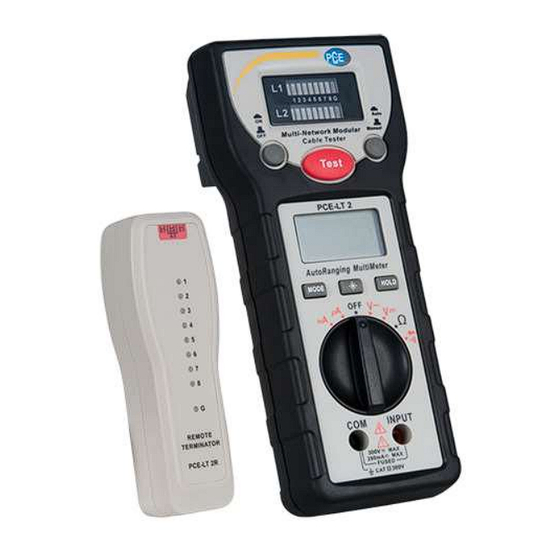

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung LAN-Tester PCE-LT 2 Version 1.0 Erstelldatum 02.06.2015 Letzte Änderung 30.07.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................5 DC Spannung ..........................5 AC Spannung ..........................5 DC Strom ............................ 5 AC Strom ............................ 5 Widerstand ..........................6 Dioden Test ..........................6 Durchgangsprüfung ........................6 Allgemeine Spezifikationen ......................6 Systembeschreibung .................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines LAN-Testers von PCE Instruments entschieden haben. Das 2-in-1 LAN-Tester und Multimeter kann zur Messung von AC und DC Spannungen, AC und DC Ströme, Widerstände, Dioden und zur Durchgangsprüfung genutzt werden. Zusätzlich kann es benutzt werden um RJ45 Kabel auf Durchgang, offen, Kurzschluss und Querverbindung testen. - Seite 4 BETRIEBSANLEITUNG Symbole Wechselspannung AC Gleichspannung DC Mischspannung Warnung, Gefahrenrisiko, Verweisung auf die Bedienungsanleitung. Warnung für Elektroschocks Erde Verbindung Sicherung Entspricht der Richtlinien der Europäischen Union Dieses Teil ist durch eine doppelten oder verstärkten Isolation geschützt. Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen.
-
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen DC Spannung Messbereich Auflösung Genauigkeit 200 mV 0,1 mV 0,001 V ±(0.8 % + 5) 20 V 0,01 V 200 V 0,1 V 250 V ±(1,0 % + 5) Maximale Impedanz 10 MΩ Maximal erlaubte Spannung 250 V AC Spannung Messbereich Auflösung... -
Seite 6: Widerstand
BETRIEBSANLEITUNG Widerstand Messbereich Auflösung Genauigkeit 200 Ω 0,1 Ω ±(1,2 % + 5) 2 kΩ 0,001 kΩ 20 kΩ 0,01 kΩ ±(1,0 % + 5) 200 kΩ 0,1 kΩ 2 MΩ 0,001 MΩ ±(1,2 % + 5) 20 MΩ 0,01 MΩ ±(1,5 % + 5) Leerlaufspannung Ung. -
Seite 7: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung 1. Remoteeinheit mit LED Anzeige 2. RJ45 Empfangsbuchse 3. Kabel (im Test) 4. RJ45 Sendebuchse 5. RJ45 Empfangsbuchse 6. L1 Anzeige Wird benutzt um den Pin Konfigurationsstatus des RJ45 Stecker, der in der RJ45 Sendebuchse steckt, anzuzeigen. 7. L2 Anzeige Wird benutzt um den Pin Konfigurationsstatus des RJ45 Stecker, der in der RJ45 Empfangsbuchse steckt, anzuzeigen. -
Seite 8: Bedienung
BETRIEBSANLEITUNG Bedienung Multimeterbedienung 5.1.1 Data-Hold-Modus Drücken Sie die „HOLD“ Taste um den derzeitigen Messwert auf dem Display zu halten, das Symbol „ “ erscheint auf dem Display. Um den Data-Hold-Modus zu beenden, drücken Sie die Taste noch einmal. Das Symbol „ “... -
Seite 9: Ac Spannungsmessung
BETRIEBSANLEITUNG 5.1.3 AC Spannungsmessung 1. Schließen Sie die schwarze Testleitung an der „COM“ Buchse und die rote Testleitung an die „INPUT“ Buchse. 2. Stellen Sie den Messbereichsschalter auf die Position. 3. Verbinden Sie die Testleitungen über die Quelle oder Schaltung, die gemessen werden soll. 4. -
Seite 10: Widerstandsmessung
BETRIEBSANLEITUNG 5.1.5 Widerstandsmessung ACHTUNG: Um Elektroschocks zu vermeiden, schalten Sie die Spannungsversorgung ab und entladen Sie alle Kapazitäten. 1. Schließen Sie die schwarze Testleitung an der „COM“ Buchse und die rote Testleitung an die „INPUT“ Buchse. 2. Stellen Sie den Messbereichsschalter auf die Ω Position. 3. -
Seite 11: Diodentest
BETRIEBSANLEITUNG 5.1.7 Diodentest ACHTUNG: Um Elektroschocks zu vermeiden, schalten Sie die Spannungsversorgung ab und entladen Sie alle Kapazitäten. 1. Schließen Sie die schwarze Testleitung an der „COM“ Buchse und die rote Testleitung an die „INPUT“ Buchse. Position. Dann drücken Sie die „MODE“ Taste bis 2. -
Seite 12: Kabeltester-Bedienung
BETRIEBSANLEITUNG Kabeltester-Bedienung 1. Wie im obigen Bild stecken Sie ein Ende des zu testenden Kabels in die RJ45 Sendebuchse und das andere Ende des Kabels in die RJ45 Empfangsbuchse. 2. Schalten Sie den LAN Tester mit seinem Einschalter an. 3. Wählen Sie den manuellen oder den automatischen Testmodus mit dem Modi-Auswahlknopf 4. -
Seite 13: Kabeltest Mit Der Remoteeinheit
BETRIEBSANLEITUNG Kabeltest mit der Remoteeinheit 1. Wie im obigen Bild stecken Sie ein Ende des zu testenden Kabels in die RJ45 Sendebuchse der Haupteinheit. Das andere Ende des Kabels stecken Sie in die RJ45 Buchse der Remoteeinheit. 2. Wiederholen Sie die Schritte 2, 3, 4, 5 des vorherigen Kapitels „Kabeltester-Bedienung“. Doch dieses Mal lesen Sie die Werte an der LED Anzeige der Remoteeinheit und nicht von der L2 Anzeige ab. -
Seite 14: Sonstiges
BETRIEBSANLEITUNG Sonstiges Warnung Außer dem Austausch der Batterien und der Sicherung sollten keine Reparaturen oder sonstiges an dem Gerät ausgeübt werden, wenn Sie nicht genügend qualifiziert sind. Allgemeine Wartung Wenn Sie etwas Falsches an dem Messgerät auffinden, überprüfen Sie die Batterie und/oder die Sicherung zuerst. -
Seite 15: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
