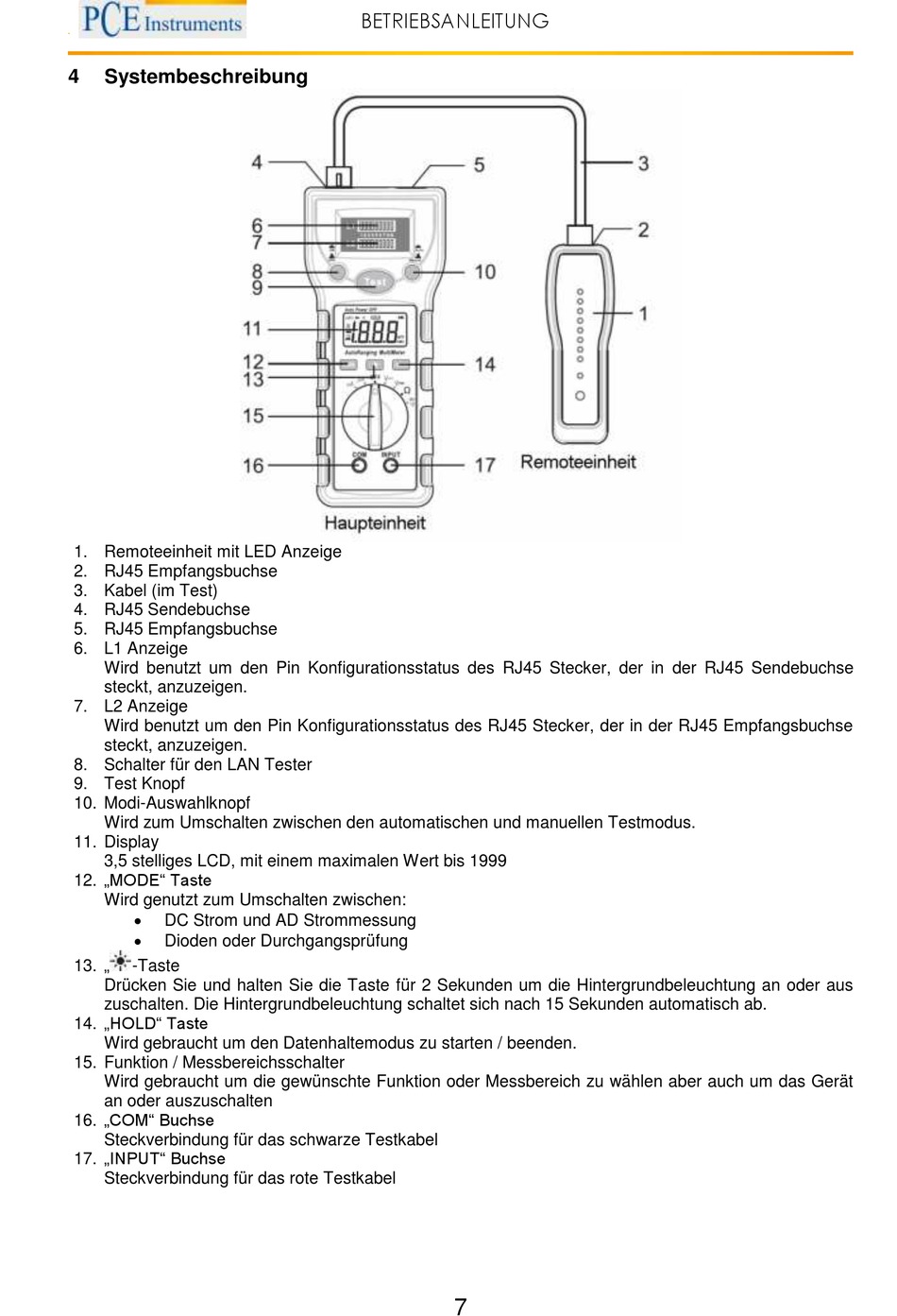

Systembeschreibung
1. Remoteeinheit mit LED Anzeige
2. RJ45 Empfangsbuchse
3. Kabel (im Test)
4. RJ45 Sendebuchse
5. RJ45 Empfangsbuchse
6. L1 Anzeige
Wird benutzt um den Pin Konfigurationsstatus des RJ45 Stecker, der in der RJ45 Sendebuchse
steckt, anzuzeigen.
7. L2 Anzeige
Wird benutzt um den Pin Konfigurationsstatus des RJ45 Stecker, der in der RJ45 Empfangsbuchse
steckt, anzuzeigen.
8. Schalter für den LAN Tester
9. Test Knopf
10. Modi-Auswahlknopf
Wird zum Umschalten zwischen den automatischen und manuellen Testmodus.
11. Display
3,5 stelliges LCD, mit einem maximalen Wert bis 1999
12. „MODE" Taste
Wird genutzt zum Umschalten zwischen:
DC Strom und AD Strommessung
Dioden oder Durchgangsprüfung
13. „
-Taste
Drücken Sie und halten Sie die Taste für 2 Sekunden um die Hintergrundbeleuchtung an oder aus
zuschalten. Die Hintergrundbeleuchtung schaltet sich nach 15 Sekunden automatisch ab.
14. „HOLD" Taste
Wird gebraucht um den Datenhaltemodus zu starten / beenden.
15. Funktion / Messbereichsschalter
Wird gebraucht um die gewünschte Funktion oder Messbereich zu wählen aber auch um das Gerät
an oder auszuschalten
16. „COM" Buchse
Steckverbindung für das schwarze Testkabel
17. „INPUT" Buchse
Steckverbindung für das rote Testkabel
