Kabeltester-Bedienung

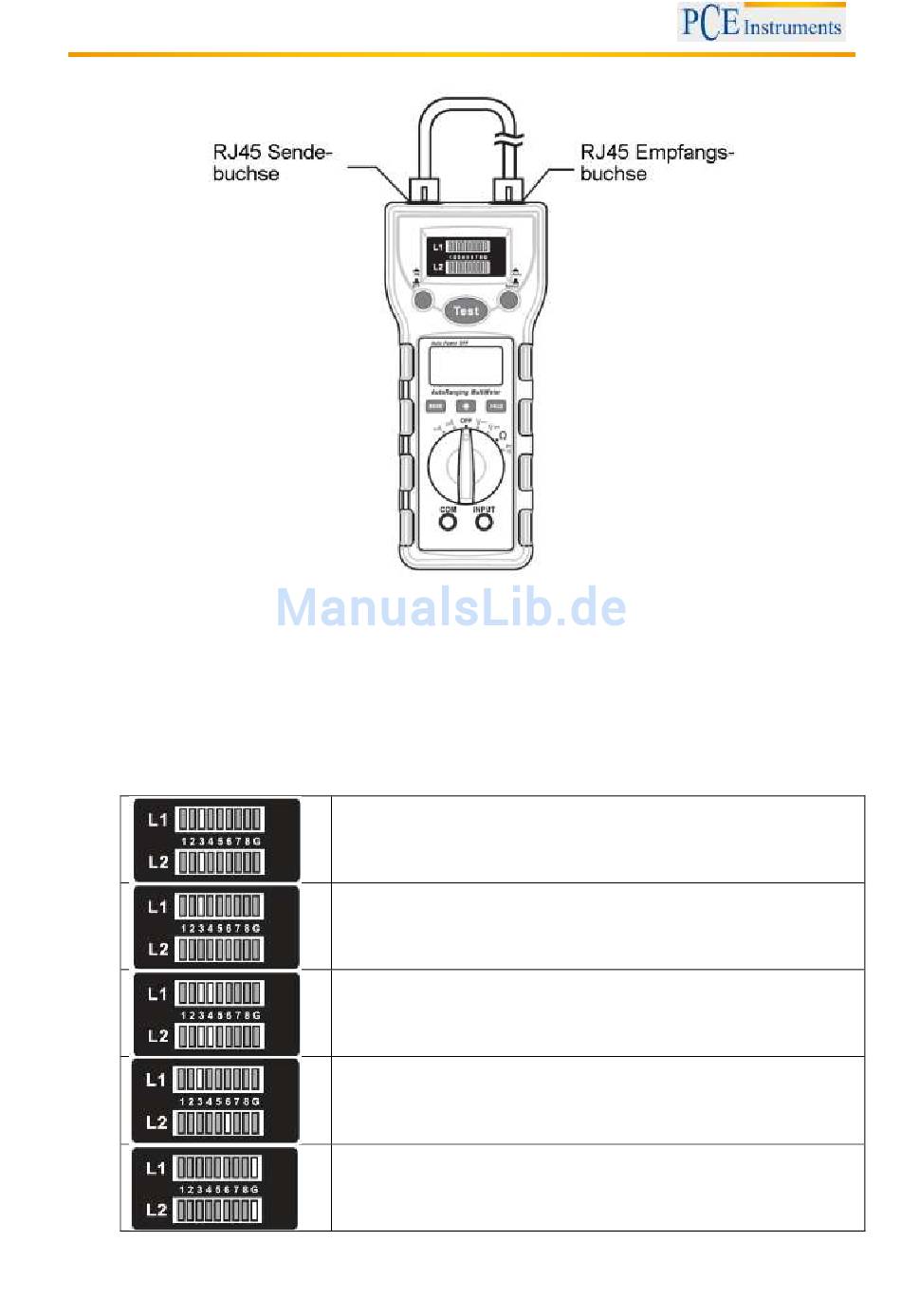

1. Wie im obigen Bild stecken Sie ein Ende des zu testenden Kabels in die RJ45 Sendebuchse und
das andere Ende des Kabels in die RJ45 Empfangsbuchse.
2. Schalten Sie den LAN Tester mit seinem Einschalter an.
3. Wählen Sie den manuellen oder den automatischen Testmodus mit dem Modi-Auswahlknopf
4. Im automatischen Testmodus wird der LAN Tester mit dem Testen beginnen und die LEDs von
der L1 Anzeige leuchten kurzeitig von links nach rechts auf. Im manuellen Testmodus gehen Sie
jeden Schritt einzeln vor indem Sie die TEST Taste drücken.
5. Die L1 Anzeige stellt die RJ45 Sendebuchse dar und die L2 Anzeige die RJ45 Empfangsbuchse
dar. Wenn beide Anzeigen deckungsgleich sind und in richtiger Reihenfolge aufleuchten, dann ist
das Kabel in Ordnung. Wenn nicht, schauen Sie in der folgenden Tabelle nach den Ursachen
nach:
BETRIEBSANLEITUNG
Gute Verbindung.
Offener Schaltkreis: Das 3. Kabel ist kaputt.
Kurz-Schluss zwischen dem 3. und 4. Kabel.
Überkreuzung des 3. Und 6. Kabel.
Die Abschirmung ist in Ordnung.
