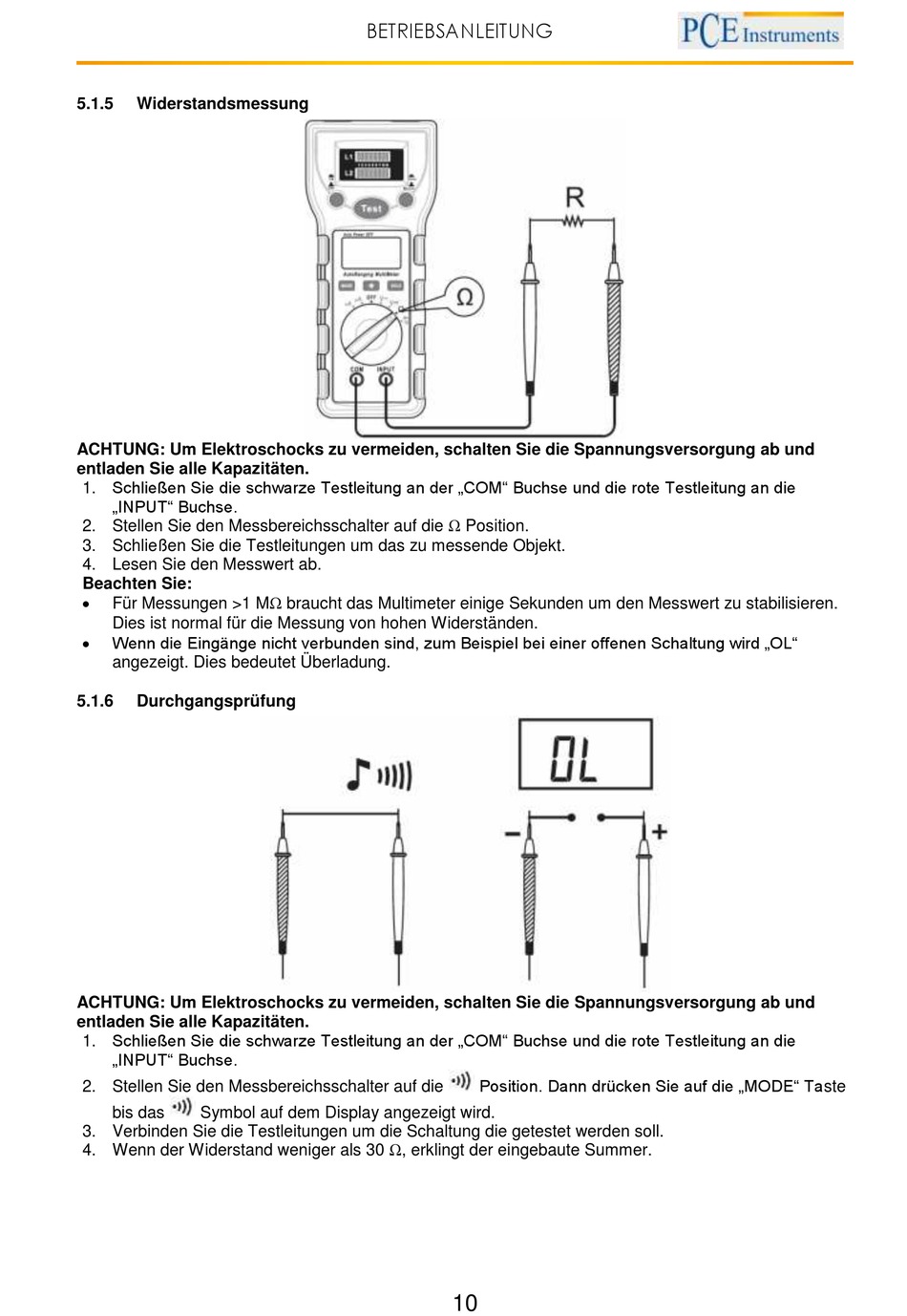

5.1.5
Widerstandsmessung
ACHTUNG: Um Elektroschocks zu vermeiden, schalten Sie die Spannungsversorgung ab und
entladen Sie alle Kapazitäten.
1. Schließen Sie die schwarze Testleitung an der „COM" Buchse und die rote Testleitung an die
„INPUT" Buchse.
2. Stellen Sie den Messbereichsschalter auf die Ω Position.
3. Schließen Sie die Testleitungen um das zu messende Objekt.
4. Lesen Sie den Messwert ab.
Beachten Sie:
Für Messungen >1 MΩ braucht das Multimeter einige Sekunden um den Messwert zu stabilisieren.
Dies ist normal für die Messung von hohen Widerständen.
Wenn die Eingänge nicht verbunden sind, zum Beispiel bei einer offenen Schaltung wird „OL"
angezeigt. Dies bedeutet Überladung.
5.1.6
Durchgangsprüfung
ACHTUNG: Um Elektroschocks zu vermeiden, schalten Sie die Spannungsversorgung ab und
entladen Sie alle Kapazitäten.
1. Schließen Sie die schwarze Testleitung an der „COM" Buchse und die rote Testleitung an die
„INPUT" Buchse.
2. Stellen Sie den Messbereichsschalter auf die
bis das
Symbol auf dem Display angezeigt wird.
3. Verbinden Sie die Testleitungen um die Schaltung die getestet werden soll.
4. Wenn der Widerstand weniger als 30 Ω, erklingt der eingebaute Summer.
BETRIEBSANLEITUNG
Position. Dann drücken Sie auf die „MODE" Taste
10
