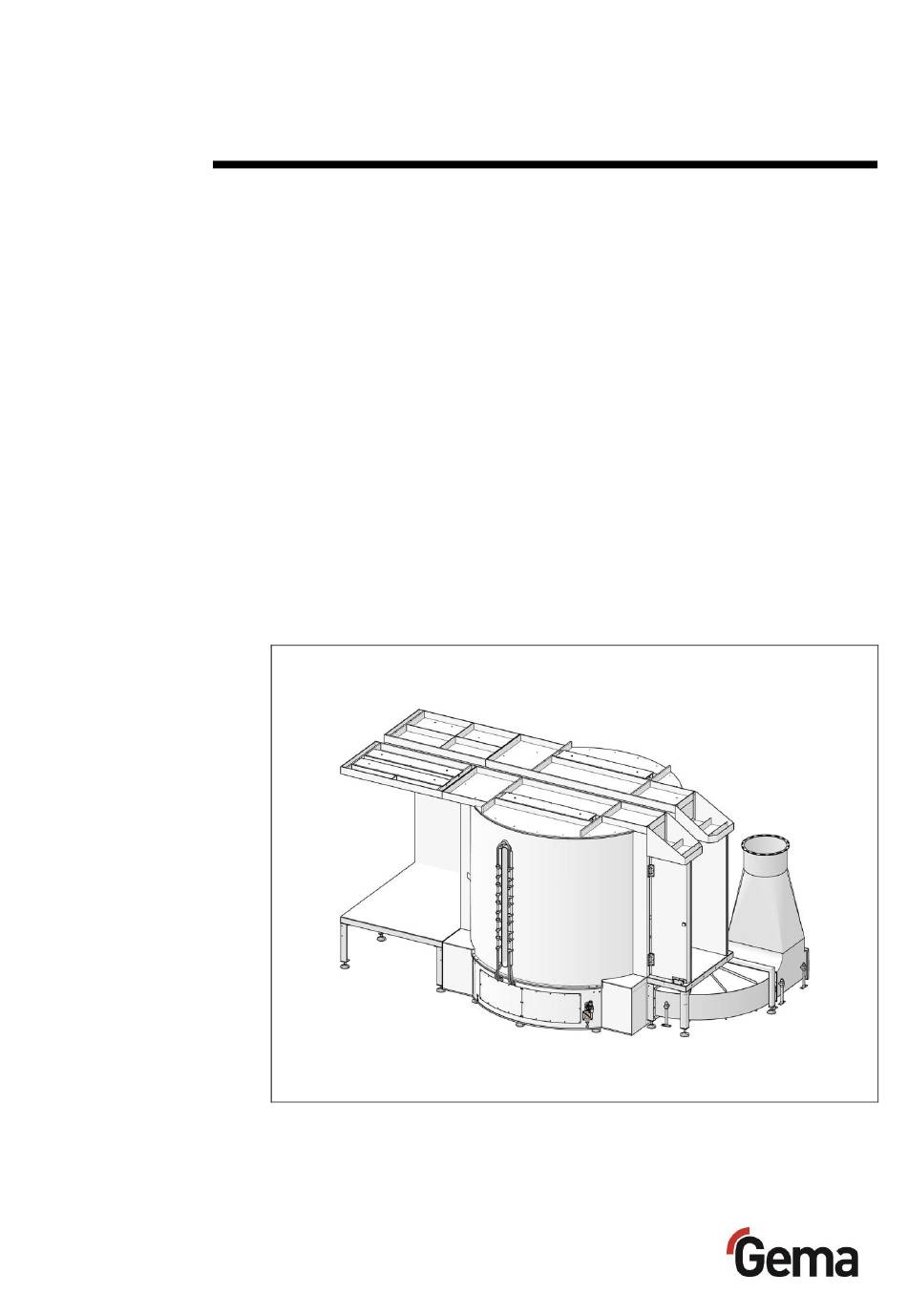

- Seite 1 Rev. 00 1024 612 Betriebsanleitung und Ersatzteilliste Pulverbeschichtungskabine MagicCylinder QCS04 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Aufbau und Funktion ..................... 18 Gesamtansicht ..................18 Kabine – Oberbau ....................18 Kabine – Unterbau ....................19 Bodenabblasung ..................20 Pulverabsaugung ..................21 Abluftsystem mit Nachfilter ................... 21 Brandschutz ......................22 Reinigungsbetrieb ....................22 Inhaltsverzeichnis • 3 MagicCylinder QCS04... - Seite 4 Raumbedarf ..................... 41 Physikalische Bedingungen ..............41 Gefahrenhinweise ..................41 Stilllegung ....................42 Reinigung ....................42 Verpacken ....................42 Kennzeichnung ..................42 Wartung während der Lagerung ................43 Wartungsplan ..................43 Wartungsarbeiten ..................43 Wiederinbetriebnahme ..................43 4 • Inhaltsverzeichnis MagicCylinder QCS04...
- Seite 5 Anforderungen an das ausführende Personal ......... 45 Entsorgungsvorschriften ................45 Materialien ....................45 Ersatzteilliste Bestellen von Ersatzteilen ..................47 MagicCylinder QCS04 – Ersatzteilliste ..............48 Bodenabblasung – Pneumatik ................49 Druckregler ......................50 Sensor/Aktor-Box ....................51 Pistolenabblasvorrichtung ..................52 Türen-Antriebseinheit .................... 54 Leuchten .......................
-
Seite 7: Über Diese Anleitung
Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit MagicCylinder QCS04 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen. -
Seite 8: Aufbau Der Sicherheitshinweise
Mögliche Folgen der Gefahr ► Vermeiden der Gefahr Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Elektrode geleitet." 8 • Über diese Anleitung MagicCylinder QCS04... -
Seite 9: Sicherheit
Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen... -
Seite 10: Produktspezifische Sicherheitshinweise
Vorschriften ausgeführt werden. – Es muss darauf geachtet werden, dass sämtliche Komponenten der Anlage gemäss den örtlichen Vorschriften geerdet sind. Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. WARNUNG Arbeiten ohne Anleitung Arbeiten ohne oder mit einzelnen Seiten aus dieser Anleitung, kann durch Nichtbeachten von sicherheitsrelevanten Informationen zu Sach- und Personenschaden führen. -
Seite 11: Kontrollgang
16. September 2009 über Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit) sind einzuhalten. Auswahl des Bedienpersonals Arbeiten mit diesem Gema-Produkt dürfen nur durch geschultes oder gut unterwiesenes Personal durchgeführt werden. Ausbildung des Personals Personen... -
Seite 12: Notfallmassnahmen
Anlage ausschalten. Netzstecker ziehen. Arzt benachrichtigen. Erste Hilfe leisten. Rauchentwicklung, Anlage ausschalten. ungewöhnliche Netzstecker ziehen. Geräusche, Technischen Kundendienst von Gema ungewöhnliche Switzerland GmbH benachrichtigen. Wärmeentwicklung Brand im Elektroteil Netzstecker ziehen. Brand mit einem geeigneten Feuerlöscher löschen. Werks- oder Ortsfeuerwehr alarmieren. -
Seite 13: Transport
Verbindungen gelöst werden. Anforderungen an das ausführende Personal Es darf ausschliesslich Fachpersonal eingesetzt werden, welches an den eingesetzten Geräten (z.B. Kran) geschult ist. Bei Unsicherheiten Gema Switzerland GmbH kontaktieren. Verpackung Nicht erforderlich für internen Transport. Für externen Transport: Transport • 13... -
Seite 14: Transport
Hohe Temperaturen führen dazu, dass der Kunststoff je nach Dauer der thermischen Überlastung erweichen kann. Die Folge ist ein Materialversagen und ungewollte Verformung. ► Hitzestau und Lagerung an der Sonne vermeiden. ► Über +60 °C darf die Kunststoffkabine nicht transportiert werden. 14 • Transport MagicCylinder QCS04... -
Seite 15: Produktbeschreibung
Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Dieses Produkt darf nur von Personen genutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Produktbeschreibung • 15 MagicCylinder QCS04... -
Seite 16: Vernünftigerweise Vorhersehbare Fehlanwendung
– zu niedriger Eingangsdruck – Beschichten von nicht geerdeten Objekten – Verwendung in Zusammenhang mit nicht autorisierten Beschichtungsgeräten oder -komponenten Technische Daten Elektrische Daten MagicCylinder QCS04 Anschlusswert* 3 x 400 V Frequenz* 50/60 Hz Schutzart IP54 Zulassungen II 3 D... -
Seite 17: Umgebungsbedingungen
Temperatur +10 °C … +40 °C Temperaturbereich (+50 °F … +104 °F) Temperaturklassen T6 (85 ° C max. Temperatur) Abmessungen MagicCylinder QCS04 Kabinendurchmesser 2,5 m (im Innenraum) Höhe Kabinenunterbau min. 0,71 m - max. 1 m Gewicht – bei Oberbauhöhe 3000 mm ca. -

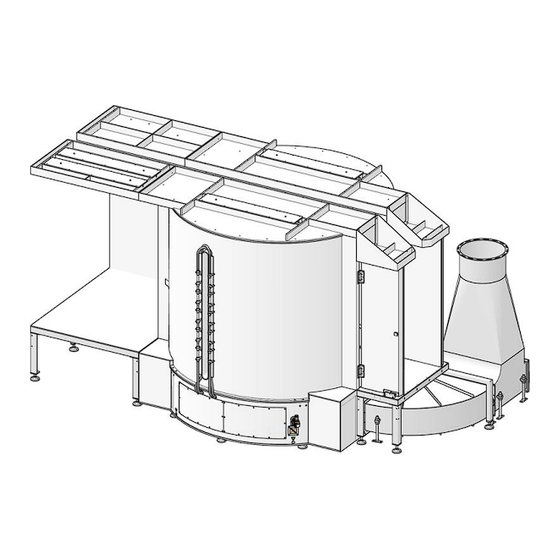

Seite 18: Aufbau Und Funktion
Das Kabineninnere wird durch Beleuchtungselemente, die in den Kabinenwänden angebracht sind, ausgeleuchtet. Die Grundversion dieser Kabine verfügt nicht über Handbeschichtungsöffnungen. Die Kabine kann ein- oder beidseitig mit Handbeschichtungsgeräten ausgerüstet werden, wahlweise als Vor- oder Nachbeschichtungsstation. 18 • Produktbeschreibung MagicCylinder QCS04... -
Seite 19: Kabine - Unterbau
Rev. 00 05/23 Kabine – Unterbau Der Kabinenunterbau besteht aus verstärktem Kunststoffmaterial. Der Kabinenboden beinhaltet die Bodenabblasung und die Pulverabsaugung (Absaugkanal). Abb. 3: Unterbau Bodenabblasung Absaugkanal Produktbeschreibung • 19 MagicCylinder QCS04... -
Seite 20: Bodenabblasung
Die Ventile zur Steuerung der Bodenabblasungs-Segmente befinden sich im Kabinenunterbau. Der benötigte Eingangsdruck für die Ventile der Bodenabblasung muss 4 bar betragen. – Der Druckregler für die Bodenabblasung darf auf max. 2 bar eingestellt werden. 20 • Produktbeschreibung MagicCylinder QCS04... -
Seite 21: Pulverabsaugung
Abluftsystem mit Nachfilter Ein leistungsfähiges Abluftsystem dient der Reinhaltung der Kabinenumgebung und verhindert explosive Pulver-Luft-Gemische. Die Abluft wird durch den Ventilator im Nachfilter erzeugt. Detaillierte Informationen über den Nachfilter finden Sie in der entsprechenden Betriebsanleitung. Produktbeschreibung • 21 MagicCylinder QCS04... -
Seite 22: Brandschutz
Pulver durch die Fliehkräfte von der Luft getrennt und anschliessend über das Sieb gefiltert. Das so zurückgewonnene Pulver wird nachfolgend zum OptiCenter zurückgeführt. Weiterführende Informationen zu den Komponenten der Pulverrückgewinnung sind in den entsprechenden Bedienungsanleitungen zu finden. 22 • Produktbeschreibung MagicCylinder QCS04... -
Seite 23: Automatikpistolen
Pistolenabblasvorrichtung an der Beschichtungskabine. Abb. 7: Pistolen-Aussenreinigung Mit der Aktivierung der Reinigungsfunktion an der Steuereinheit fahren die Achsen, bzw. die Pistolen aus der Kabine heraus. Gleichzeitig wird jede Pistole von aussen mittels je vier Abblasdüsen sauber abgeblasen. Produktbeschreibung • 23 MagicCylinder QCS04... -
Seite 24: Funktionsbeschreibung
Die Bedienungsfunktionen im OptiCenter können nun ausgelöst werden und der Beschichtungsvorgang kann beginnen. Dieser wird nur dann unterbrochen, falls eine Störung des Ventilatormotors vorliegt. Andere Störungen werden durch Auslösen eines Alarms, resp. einer Meldung am Steuerschrank angezeigt. 24 • Produktbeschreibung MagicCylinder QCS04... -
Seite 25: Pulverfluss
Feinanteil) geht in den Nachfilter (5). Der Nachfilter scheidet das Pulver in einen Abfallbehälter (6) ab, der direkt unter den Filterelementen angeordnet ist und der sehr einfach zu entleeren ist. Die gereinigte Luft verlässt dann den Filter und wird direkt in den Arbeitsraum zurückgeführt. Produktbeschreibung • 25 MagicCylinder QCS04... - Seite 26 Rev. 00 05/23 26 • Produktbeschreibung MagicCylinder QCS04...
-
Seite 27: Montage / Anschluss
Die bauseitigen Installationen sind gemäss den örtlichen Sicherheitsvorschriften auszuführen. Kabelverbindungen / Anschlüsse Die Verbindungskabel zwischen Steuerung und Pistolen müssen so verlegt werden, dass sie während des Betriebs nicht beschädigt werden können. Die sicherheitstechnischen Hinweise sind zu beachten! Montage / Anschluss • 27 MagicCylinder QCS04... -
Seite 28: Erdung Der Kabine
► Alle Metallteile entsprechend den allgemeinen, örtlichen Vorschriften erden. ► Erdung regelmässig überprüfen. Für den Potentialausgleich sind am Ober- und Unterbau der Kabine, am Zyklonabscheider, an der Rohrleitung und am Filterkasten entsprechende Anschlussstellen vorgesehen. 28 • Montage / Anschluss MagicCylinder QCS04... -
Seite 29: Inbetriebnahme
Zweihand-Schaltung (Sicherheitsbedienung) der Austragseinheit? − Ist der Transportschlauch austrittsseitig richtig angeschlossen? − Sind die Einstellungen für die Förderanschluss-Einheit korrekt? Die Anlage erst nach eingehender Prüfung dieser Punkte und der Behebung allfälliger Mängel in Betrieb nehmen! Inbetriebnahme • 29 MagicCylinder QCS04... - Seite 30 Rev. 00 05/23 30 • Inbetriebnahme MagicCylinder QCS04...
-
Seite 31: Bedienung / Betrieb
Hauptschalter einschalten (der Hauptschalter befindet sich am Schaltschrank) Schlüsselschalter betätigen, die Steuerung ist freigegeben, die Bedienungseinheit wird aktiviert und der Schlüsselschalter geht in Ausgangsstellung zurück System starten, die Bedienungseinheit zeigt das Hauptmenu OptiCenter aktivieren (siehe dazu die entsprechende Bedienungsanleitung) Bedienung / Betrieb • 31 MagicCylinder QCS04... -
Seite 32: Kabine Ausschalten
Einsatz von 2 Personen, so dass einige von diesen Schritten gleichzeitig ausgeführt werden können. Kabine auf die Reinigung vorbereiten – Kabine muss leer von Gehängen sein – Kabinentüren schliessen – Kabinensteuerung auf Reinigungsbetrieb stellen – Pistolen in Reinigungsposition bringen 32 • Bedienung / Betrieb MagicCylinder QCS04... - Seite 33 Anlage bei den täglichen, immer wiederkehrenden Arbeiten erleichtern. Sie ersetzt keineswegs die beiliegende Betriebsanleitung der Anlage und setzt voraus, dass Sie die entsprechenden Kapitel in der Betriebsanleitung sowie die Sicherheitshinweise gelesen und verstanden haben. Bedienung / Betrieb • 33 MagicCylinder QCS04...
- Seite 34 Rev. 00 05/23 34 • Bedienung / Betrieb MagicCylinder QCS04...
-
Seite 35: Wartung / Instandsetzung
Wartung und Instandhaltung der Umschalteinheit Die folgende Tätigkeiten sollten regelmässig an der Umschalteinheit durchgeführt werden: – Ablagerungen und Anbackungen von Pulverstaub entfernen – Dichtungen prüfen und ggf. ersetzen Für weitere Informationen siehe entsprechende Betriebsanleitung! Wartung / Instandsetzung • 35 MagicCylinder QCS04... - Seite 36 Rev. 00 05/23 36 • Wartung / Instandsetzung MagicCylinder QCS04...
-
Seite 37: Störungsbehebung
Wartung, Reinigung und Schmierung korrekt ausführen. – Nur Originalersatzteile verwenden. Pneumatiksystem unter Druck Das unter Druck stehende Pneumatiksystem kann gefährliche Situationen auslösen. Vor Arbeiten am Pneumatiksystem die Druckluftzufuhr unterbrechen. Pneumatiksystem in drucklosen Zustand versetzen. Druckluftzufuhr gegen Einschalten sichern. Störungsbehebung • 37 MagicCylinder QCS04... -
Seite 38: Allgemein
Schutzschalter (siehe Stromlaufplan) wieder ausgelöst einschalten, siehe auch Kapitel "Fehlersuche" in der Nachfilter- Betriebsanleitung. – Bei wiederholtem Alarm, Rücksprache mit der Gema Vertretung nehmen – Am Filter-Manometer Druckanstieg an den Pistolensteuergeräte abschalten wird ein Druckanstieg Filterpatronen und warten, bis Differenzdruck angezeigt wieder normal ist. - Seite 39 Prüfen und richtig einstellen ungenügend – Sieb verstopft Pulver auf Feuchtigkeit prüfen – Prüfen, ob zu viel Pulver durch den Zyklon geführt wurde, z.B. beim Reinigen der Kabine Druckreduzierventil defekt oder Druckluftzufuhr prüfen falsch eingestellt Störungsbehebung • 39 MagicCylinder QCS04...
- Seite 40 Rev. 00 05/23 Störung Ursache Behebung Automatische Magnetventil defekt (Spule, Ersetzen oder prüfen Bodenabblasung nicht Kabel) oder fehlendes Signal 40 • Störungsbehebung MagicCylinder QCS04...
-
Seite 41: Ausserbetriebnahme / Lagerung
Verbindungen gelöst werden. Anforderungen an das ausführende Personal Es darf ausschliesslich Fachpersonal eingesetzt werden, welches an den eingesetzten Geräten (z.B. Kran) geschult ist. Bei Unsicherheiten Gema Switzerland GmbH kontaktieren. Lagerbedingungen Lagerdauer Die Lagerdauer ist unter Einhaltung der physikalischen Bedingung unbegrenzt. -
Seite 42: Stilllegung
Verpackungen ausreichend stabil ausgeführt werden, dass die Kabinenbestandteile keine zusätzlichen Kräfte aufnehmen müssen. Kennzeichnung Am Produkt und an der Verpackung die Aufschrift "Vor Nässe und Feuchtigkeit schützen" anbringen. 42 • Ausserbetriebnahme / Lagerung MagicCylinder QCS04... -
Seite 43: Wartung Während Der Lagerung
Beanspruchung sinkt enorm, was im schlimmsten Fall zu einem Materialversagen oder Bruch führen kann. ► Spannungen im Kunststoffmaterial vermeiden. ► Sämtliche Kunststoff-Komponenten wie Panels etc. bei einer Raumtemperatur von mindestens 15 °C über mindestens 24 Stunden "anklimatisieren" lassen. Ausserbetriebnahme / Lagerung • 43 MagicCylinder QCS04... - Seite 44 Rev. 00 05/23 44 • Ausserbetriebnahme / Lagerung MagicCylinder QCS04...
-
Seite 45: Entsorgung
Einleitung Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen. - Seite 46 Rev. 00 05/23 46 • Entsorgung MagicCylinder QCS04...
-
Seite 47: Ersatzteilliste
Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser WARNUNG Verwendung von nicht original Gema-Ersatzteilen Durch die Verwendung von Fremdteilen wird der Ex-Schutz nicht gewährleistet. Bei eventuellen Schäden entfällt auch jeglicher Garantieanspruch! ► Immer nur original Gema-Ersatzteile verwenden! Ersatzteilliste • 47 MagicCylinder QCS04... -
Seite 48: Magiccylinder Qcs04 - Ersatzteilliste
Rev. 00 05/23 MagicCylinder QCS04 – Ersatzteilliste Bodenabblasung – Pneumatik (siehe separate Ersatzteilliste) Pistolenabblasvorrichtung (siehe separate Ersatzteilliste) Sensor/Aktor-Box (siehe separate Ersatzteilliste) Druckregler (siehe separate Ersatzteilliste) Türen-Antriebseinheit (siehe separate Ersatzteilliste) Leuchte – LED-K120 (siehe separate Ersatzteilliste) Abb. 9: Ersatzteile 48 • Ersatzteilliste... -
Seite 49: Bodenabblasung - Pneumatik
Einschraubnippel – 1/2"-Ø 12 mm 1002 225 Doppelnippel – 1/2"-1/2", teilbar 243 582 Winkelstück – 1/2"-1/2" 223 166 Schlauch – Ø 12/10 mm (nicht abgebildet) 100 382* * Bitte Länge angeben Abb. 10: Bodenabblasung – Pneumatik Ersatzteilliste • 49 MagicCylinder QCS04... -
Seite 50: Druckregler
Druckregler – 0-8 bar, 1" 1008 185 Manometer – 0-10 bar, 1/8" 243 620 Übergangsnippel – 1/8"-1/4" 265 454 Doppelnippel – 1"-1", teilbar 1005 563 Druckregler – 0-4 bar, 1" 1008 184 Abb. 11: Druckregler 50 • Ersatzteilliste MagicCylinder QCS04... -
Seite 51: Sensor/Aktor-Box
Rev. 00 05/23 Sensor/Aktor-Box Sensor-/Aktor-Box – M12 8P 1008 242 Y-Verteiler – 3-polig, M12 1008 246 Verschlusschraube – M12 1006 905 Sensor-/Aktor-Kabel – 30 m 1008 243 Abb. 12: Sensor/Aktor-Box Ersatzteilliste • 51 MagicCylinder QCS04... -
Seite 52: Pistolenabblasvorrichtung
1005 119 Ventilkabel – 3-polig, M12, zu Pos. 12 1008 244 Erdungskabel – komplett 1006 077 Druckluftschlauch – Ø 33/25 mm 1018 622* Schlauchbride – Ø 25-35 mm 226 335 * Bitte Länge angeben # Verschleissteil 52 • Ersatzteilliste MagicCylinder QCS04... - Seite 53 Rev. 00 05/23 Pistolenabblasvorrichtung Abb. 13: Pistolenabblasvorrichtung Ersatzteilliste • 53 MagicCylinder QCS04...
-
Seite 54: Türen-Antriebseinheit
1013 836 Magnetventil – 24 VDC, ohne Pos. 4 1014 077 Ventilkabel – L=0,6 m, zu Pos. 3 1006 902 Drossel-Rückschlagventil 1013 837 Schalldämpfer 1014 078 Inline-Regler – 6 bar 263 320 * Bitte Länge angeben 54 • Ersatzteilliste MagicCylinder QCS04... - Seite 55 Rev. 00 05/23 Türen-Antriebseinheit Abb. 14: Türen-Antriebseinheit Ersatzteilliste • 55 MagicCylinder QCS04...
-
Seite 56: Leuchten
Typ 600, 230 V, 22 W, Länge 582 mm 1014 537 Klebedichtung – 19x4 mm 1014 137* Schraube – M6x20 mm 244 414 Membrantülle 1003 577 Kabel – 3x1 mm² 1013 099* * Bitte Länge angeben Abb. 15: 56 • Ersatzteilliste MagicCylinder QCS04... -
Seite 57: Umschalteinheit (Abluft)
1016 743 Ø 500 mm 1016 744 Ø 550 mm 1016 745 Ø 600 mm 1016 746 Ø 650 mm 1016 747 Ø 700 mm 1016 748 Ø 800 mm 1018 319 Abb. 16: Umschalteinheit 2-fach Ersatzteilliste • 57 MagicCylinder QCS04... - Seite 59 Potentialausgleich ........28 Über diese Anleitung ......... 7 Ersatzteilliste ............ 47 Vernünftigerweise vorhersehbare Grundlegende Sicherheitshinweise ....9 Fehlanwendung ........... 16 Inbetriebnahme ..........29 Wartung ............35 Instandsetzung ..........35 Lagerbedingungen ........... 41 Lagerung ............41 Ersatzteilliste • 59 MagicCylinder QCS04...
