XA 266F-A

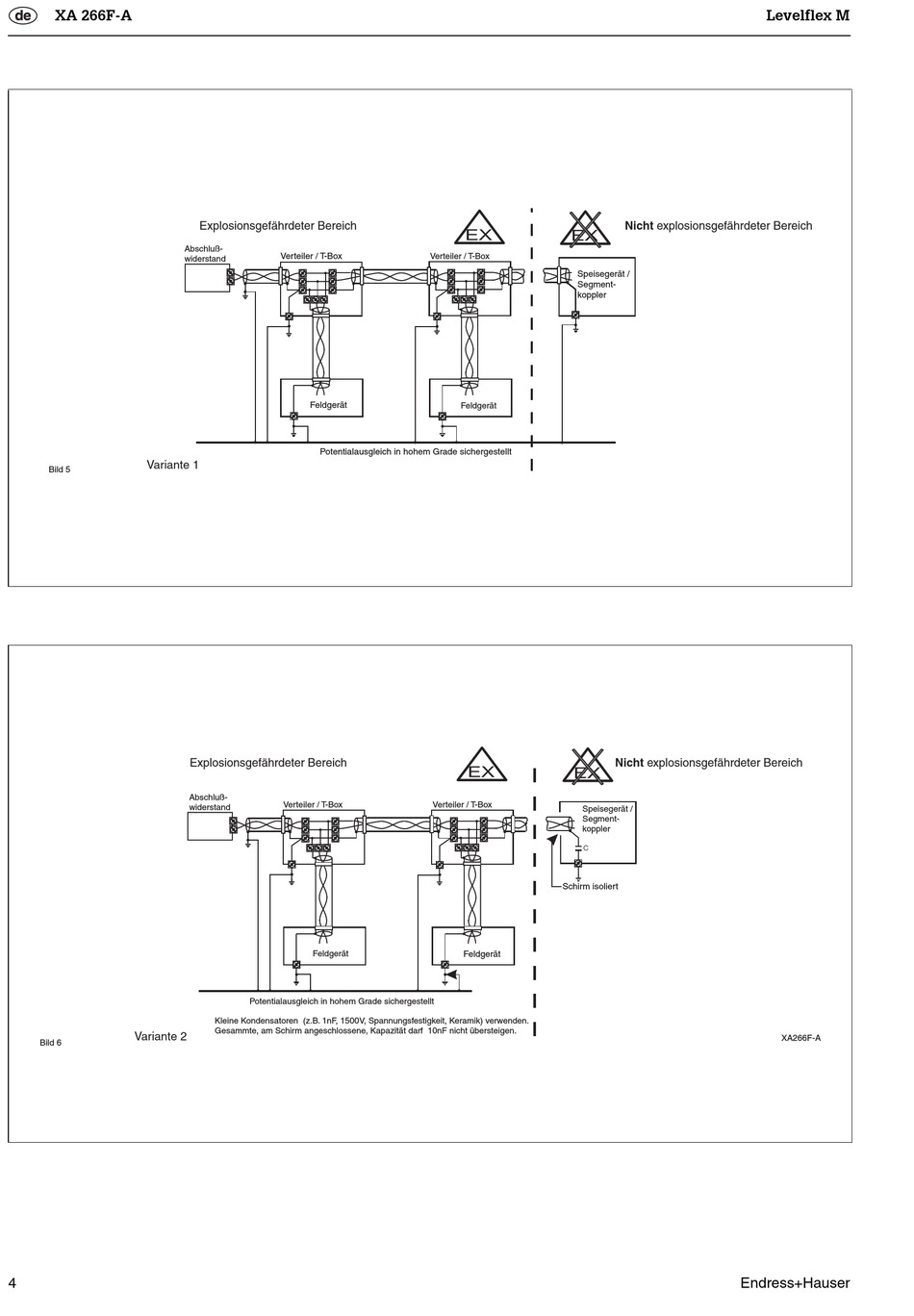

Variante 1
Bild 5
Variante 2
Bild 6
4
Explosionsgefährdeter Bereich
Abschluß-
Verteiler / T-Box
widerstand
Feldgerät
Potentialausgleich in hohem Grade sichergestellt
Explosionsgefährdeter Bereich
Abschluß-
Verteiler / T-Box
widerstand
Feldgerät
Potentialausgleich in hohem Grade sichergestellt
Kleine Kondensatoren (z.B. 1nF, 1500V, Spannungsfestigkeit, Keramik) verwenden.
Gesammte, am Schirm angeschlossene, Kapazität darf 10nF nicht übersteigen.
EX EX
Verteiler / T-Box
Speisegerät /
Segment-
koppler
Feldgerät
EX EX
Verteiler / T-Box
Speisegerät /
Segment-
koppler
C
Schirm isoliert
Feldgerät
Levelflex M
Nicht explosionsgefährdeter Bereich
Nicht explosionsgefährdeter Bereich
XA266F-A
