XA 266F-A
Zone 1 oder
Zone 22,
Stab- oder
Seilsonde
Elektronikeinsatz
6.2
Behälter
Gefahren-
bereich
Zone 0 oder
Zone 20

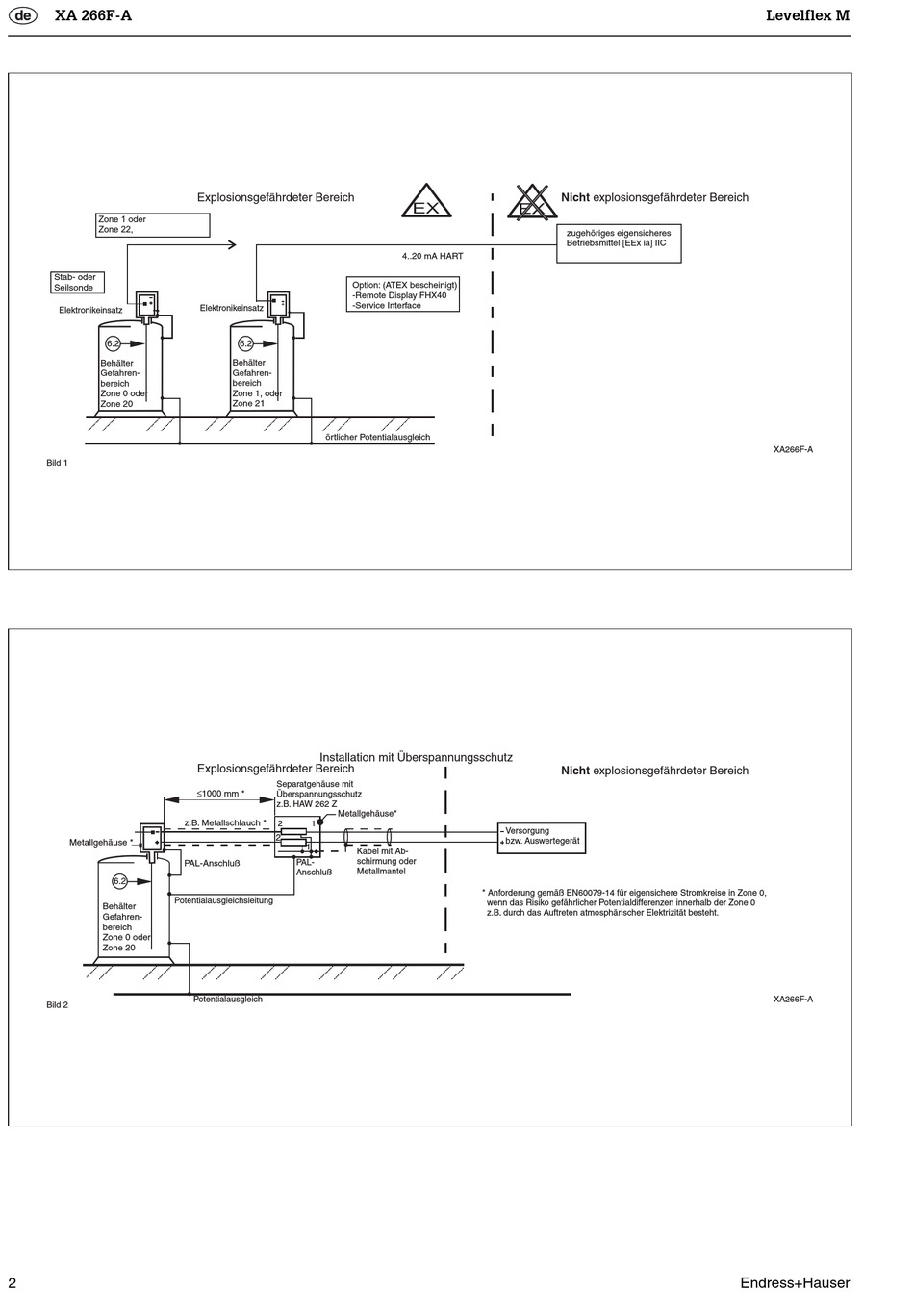

Bild 1
Metallgehäuse *
6.2
Potentialausgleichsleitung
Behälter
Gefahren-
bereich
Zone 0 oder
Zone 20
Bild 2
2
Explosionsgefährdeter Bereich
Option: (ATEX bescheinigt)
-Remote Display FHX40
-Service Interface
Elektronikeinsatz
6.2
Behälter
Gefahren-
bereich
Zone 1, oder
Zone 21
örtlicher Potentialausgleich
Installation mit Überspannungsschutz
Explosionsgefährdeter Bereich
Separatgehäuse mit
≤1000 mm *
Überspannungsschutz
z.B. HAW 262 Z
Metallgehäuse*
z.B. Metallschlauch *
2 1
2
1
PAL-
PAL-Anschluß
Anschluß
Potentialausgleich
EX EX
4..20 mA HART
Versorgung
bzw. Auswertegerät
Kabel mit Ab-
schirmung oder
Metallmantel
* Anforderung gemäß EN60079-14 für eigensichere Stromkreise in Zone 0,
wenn das Risiko gefährlicher Potentialdifferenzen innerhalb der Zone 0
z.B. durch das Auftreten atmosphärischer Elektrizität besteht.
Nicht explosionsgefährdeter Bereich
zugehöriges eigensicheres
Betriebsmittel [EEx ia] IIC
Nicht explosionsgefährdeter Bereich
Levelflex M
XA266F-A
XA266F-A
