XA 266F-A

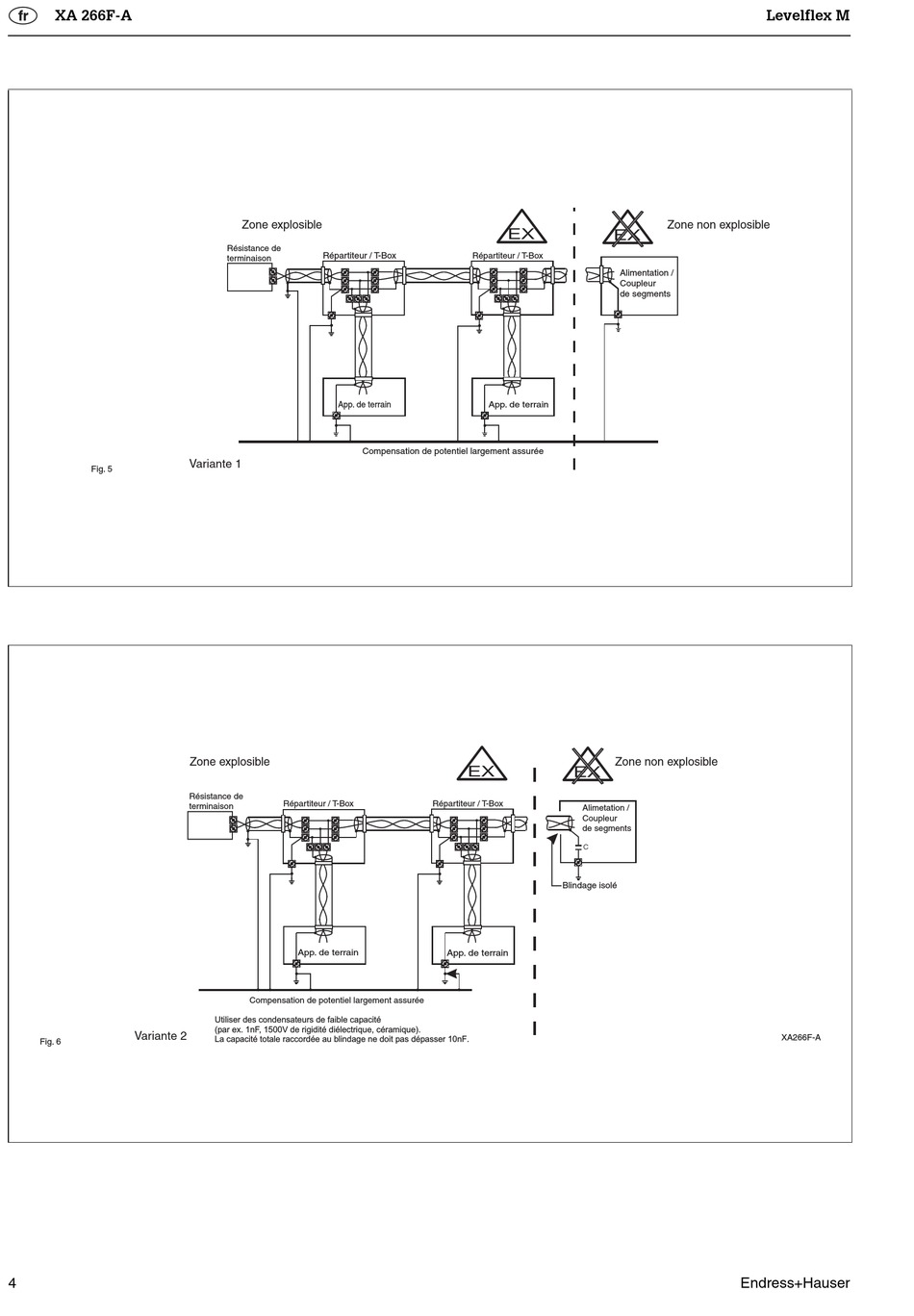

Fig. 5
Variante 2
Fig. 6
4
Zone explosible
Résistance de
Répartiteur / T-Box
terminaison
App. de terrain
Variante 1
Zone explosible
Résistance de
Répartiteur / T-Box
terminaison
App. de terrain
Compensation de potentiel largement assurée
Utiliser des condensateurs de faible capacité
(par ex. 1nF, 1500V de rigidité diélectrique, céramique).
La capacité totale raccordée au blindage ne doit pas dépasser 10nF .
EX
Répartiteur / T-Box
App. de terrain
Compensation de potentiel largement assurée
EX
Répartiteur / T-Box
App. de terrain
Zone non explosible
EX
Alimentation /
Coupleur
de segments
Zone non explosible
EX
Alimetation /
Coupleur
de segments
C
Blindage isolé
Levelflex M
XA266F-A
Endress+Hauser
