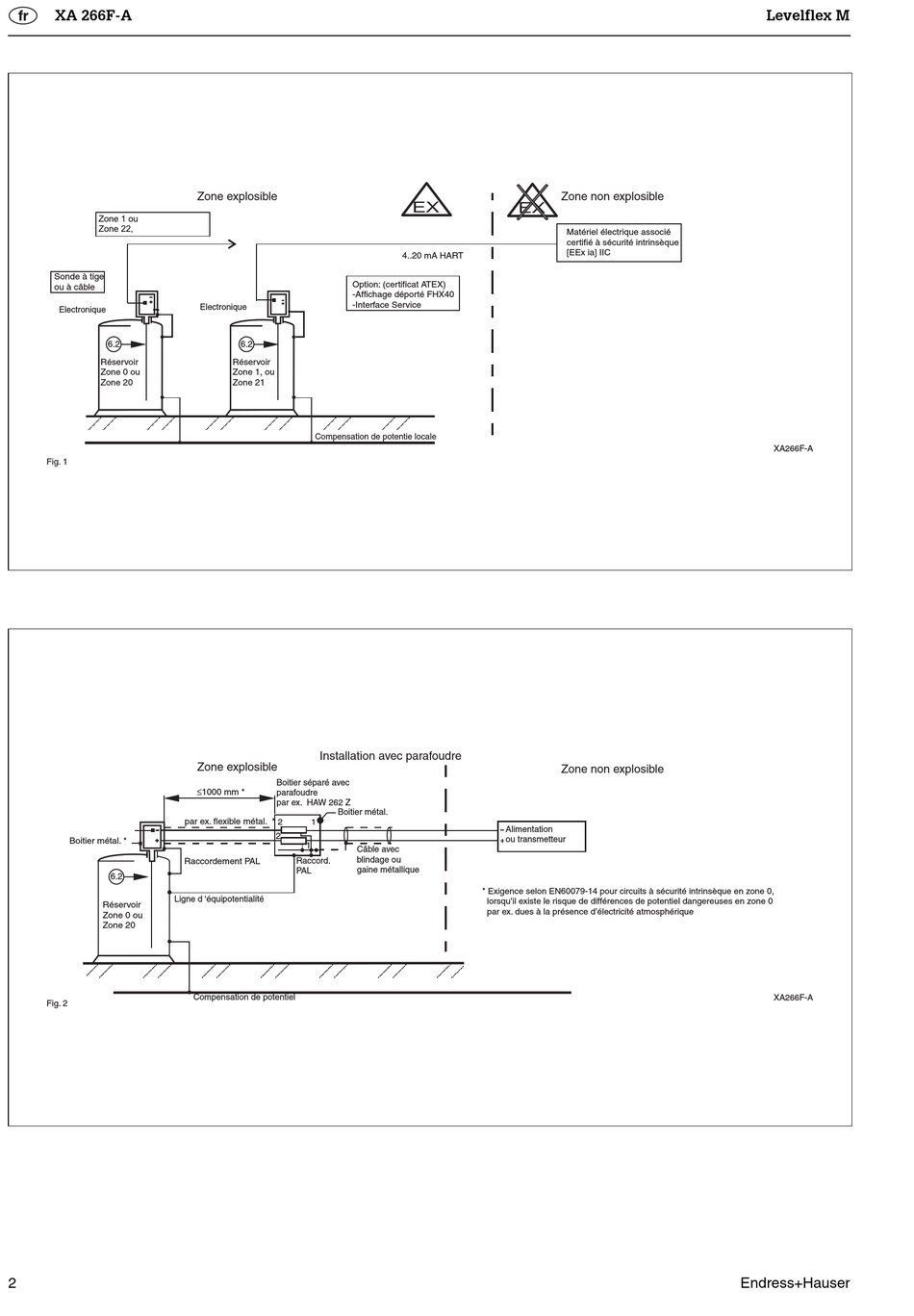

XA 266F-A
Zone 1 ou
Zone 22,
Sonde à tige
ou à câble
Electronique
6.2
Réservoir
Zone 0 ou
Zone 20
Fig. 1
Boitier métal. *
6.2
Ligne d 'équipotentialité
Réservoir
Zone 0 ou
Zone 20
Fig. 2
2
Zone explosible
Option: (certificat ATEX)
-Affichage déporté FHX40
-Interface Service
Electronique
6.2
Réservoir
Zone 1, ou
Zone 21
Compensation de potentie locale
Installation avec parafoudre
Zone explosible
Boitier séparé avec
≤1000 mm *
parafoudre
par ex. HAW 262 Z
Boitier métal.
par ex. flexible métal. *
2 1
2
1
Raccord.
Raccordement PAL
PAL
Compensation de potentiel
EX
EX
4..20 mA HART
Alimentation
ou transmetteur
Câble avec
blindage ou
gaine métallique
* Exigence selon EN60079-14 pour circuits à sécurité intrinsèque en zone 0,
lorsqu'il existe le risque de différences de potentiel dangereuses en zone 0
par ex. dues à la présence d'électricité atmosphérique
Zone non explosible
Matériel électrique associé
certifié à sécurité intrinsèque
[EEx ia] IIC
Zone non explosible
Levelflex M
XA266F-A
XA266F-A
